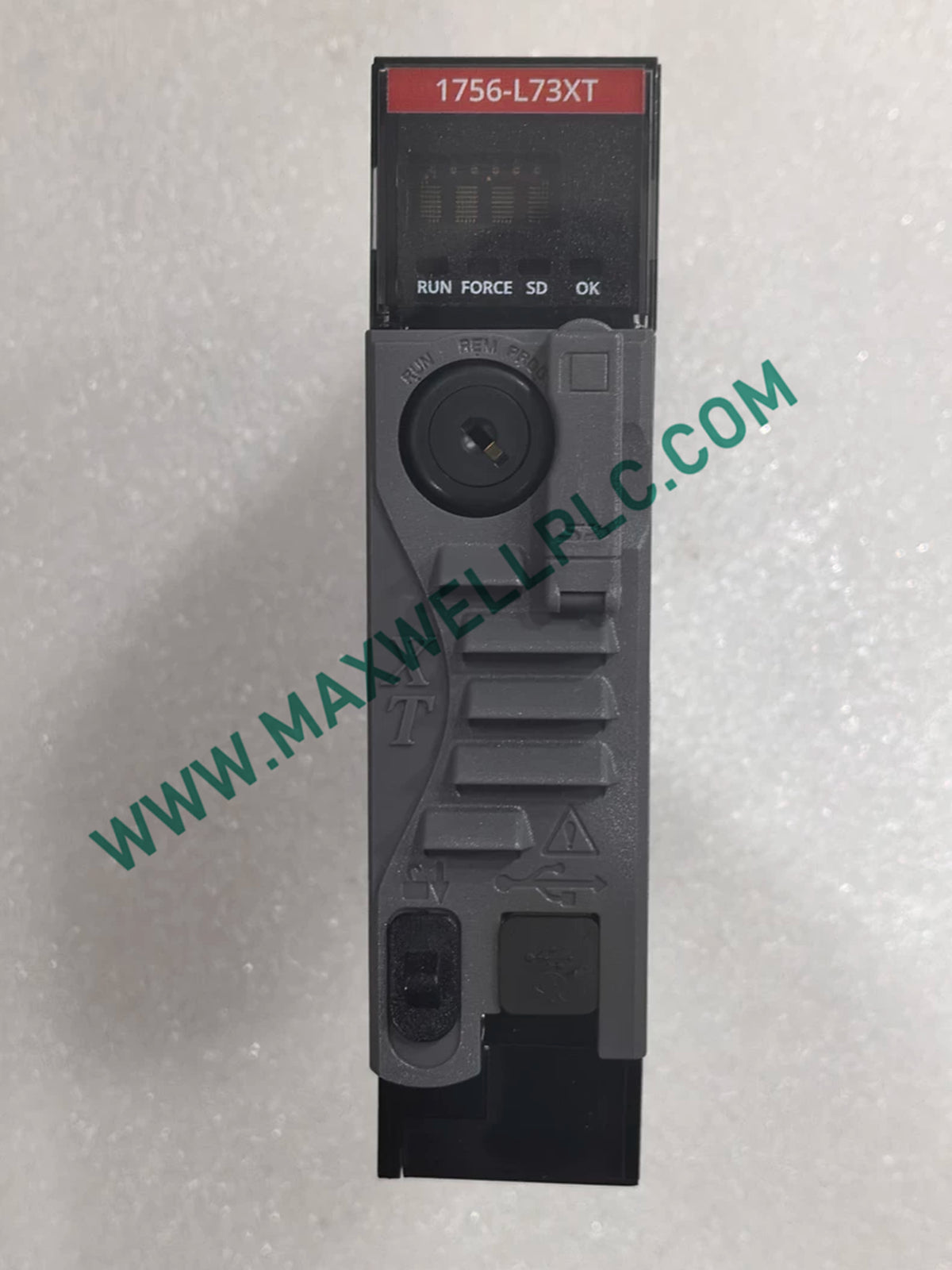

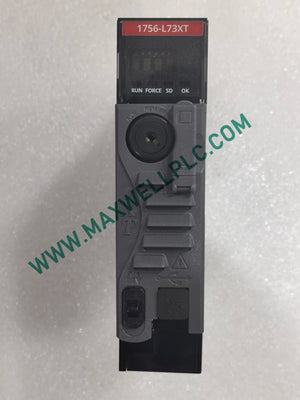

يعمل Allen-Bradley 1756-L73XT، والمدرج أيضًا تحت اسم الوحدة المعالجة المركزية 1756-L73XT، كمكون مخصص للأجهزة لتنفيذ منطق وحدة التحكم، وإدارة الذاكرة، ومعالجة بيانات الإدخال/الإخراج (I/O) ضمن منصات التحكم الآلي ControlLogix.

المرجع النموذجي والتكوين

يُعد Allen-Bradley 1756-L73XT وحدة معالج ControlLogix مصممة لتطبيقات وحدات التحكم Logix التي تتطلب تنفيذ البرامج، ومعالجة الاتصالات، وإدارة الإدخال/الإخراج الموزع (I/O). توفر الوحدة موارد ذاكرة وحدة التحكم وتعالج بيانات الإدخال/الإخراج الرقمية والتناظرية عبر اللوحة الخلفية ControlLogix.

يحدد تعيين XT نوعًا مختلفًا من المعالجات ضمن عائلة ControlLogix. يتطلب التكوين تركيب هيكل متوافق، وبرامج ثابتة لوحدة التحكم، ودعم برامج برمجة Logix.

مواصفات الأجهزة

هندسة معالج ControlLogix

يستخدم المعالج 1756-L73XT هندسة معالج ControlLogix لتنفيذ برامج التطبيقات وتنسيق النظام. يدير المعالج مهام وحدة التحكم، وعلامات البيانات، وخدمات الاتصال، وتحديثات الإدخال/الإخراج عبر اللوحة الخلفية للهيكل.

تستخدم أنظمة ControlLogix اتصالًا خلفيًا حتميًا لتبادل البيانات بين المعالجات، ووحدات الاتصال، ووحدات الإدخال/الإخراج. يلزم توافق صحيح لبرنامج الفلاش الثابت وتكوين وحدة التحكم قبل الدمج في نظام التشغيل.

اتصال اللوحة الخلفية وتوافق البرامج الثابتة

يتصل المعالج بوحدات ControlLogix المثبتة عبر اللوحة الخلفية للهيكل. يعتمد التعرف على الوحدة على مراجعة البرامج الثابتة لوحدة التحكم، وتكوين المفتاح الإلكتروني، وإعدادات مشروع Logix.

يجب التحقق من توافق برنامج الفلاش الثابت قبل الاستبدال أو توسيع النظام. قد تمنع مجموعات البرامج الثابتة غير الصحيحة بدء تشغيل وحدة التحكم أو مزامنة الوحدة.

معلومات الطلب

• 1 × وحدة معالجة Allen-Bradley 1756-L73XT ControlLogix
• 1 × مجموعة غطاء وحدة المعالج
• 1 × ملصق تعريف المنتج
• لا يتم تضمين هيكل ControlLogix، ومزود الطاقة، ووحدات الاتصال، وبرامج البرمجة ما لم يتم تحديدها بشكل منفصل

إرشادات التركيب

تركيب الهيكل

• ركب وحدة المعالج في فتحة هيكل ControlLogix متوافقة.
• تأكد من سعة طاقة الهيكل قبل توصيل وحدات إضافية.
• تأكد من تثبيت علامات قفل الوحدة بشكل كامل بعد الإدخال.

الفحوصات الكهربائية والتكوين

• تأكد من توفر طاقة اللوحة الخلفية قبل البدء.
• استخدم ممارسات التأريض الصحيحة لهيكل ControlLogix.
• تحقق من توافق مراجعة البرامج الثابتة بين المعالج وملف المشروع.
• افحص تشخيصات وحدة التحكم بعد تطبيق الطاقة.

ميزات منصة التحكم الصناعي

يدعم المعالج 1756-L73XT تطبيقات التحكم الصناعي التي تتطلب تنفيذًا قائمًا على المعالج وتنسيق الإدخال/الإخراج الموزع. توفر منصة ControlLogix كثافة إدخال/إخراج قابلة للتوسع من خلال توسيع الوحدات القائمة على الهيكل.

بالنسبة لشبكة EtherNet/IP أو شبكات الاتصال الأخرى، يجب تكوين وحدات الشبكة بشكل منفصل. يدير المعالج تنفيذ التطبيقات بينما يتم التعامل مع واجهات الاتصال بواسطة وحدات اتصال ControlLogix المتوافقة.

الأسئلة المتكررة

• ما هي الوظيفة الأساسية للوحدة 1756-L73XT؟

  تنفذ الوحدة برامج وحدة التحكم Logix، وتدير ذاكرة وحدة التحكم، وتعالج بيانات الإدخال/الإخراج ضمن هيكل ControlLogix.

• كم تبلغ ذاكرة المستخدم المتاحة؟

  يوفر المعالج 8 ميجابايت من ذاكرة المستخدم لتطبيقات وحدة التحكم، وعلامات البيانات، ومتطلبات تنفيذ البرامج.

• ما هي سعة الإدخال/الإخراج التي يدعمها المعالج؟

  يدعم المعالج ما يصل إلى 128,000 نقطة إدخال/إخراج رقمية وما يصل إلى 4,000 نقطة إدخال/إخراج تناظرية.

• ما هو استهلاك طاقة الوحدة؟

  تبلغ قدرة تبديد الطاقة للمعالج 2.5 وات مع تبديد حراري يبلغ 8.5 وحدة حرارية بريطانية في الساعة.

• ما هو تيار اللوحة الخلفية المطلوب؟

  تتطلب الوحدة 800 مللي أمبير عند 5.1 VDC و 5 مللي أمبير عند 1.2 VDC بناءً على المواصفات المقدمة.

• هل توافق البرامج الثابتة مطلوب قبل التركيب؟

  نعم. يجب أن تكون البرامج الثابتة للمعالج وإصدار برنامج وحدة التحكم وتكوين المشروع متوافقة قبل التشغيل.

• هل يمكن للمعالج الاتصال مباشرة بالأجهزة الميدانية؟

  يدير المعالج منطق التحكم ومعالجة البيانات. يتطلب الاتصال الميداني وحدات اتصال متوافقة.

• هل تدعم الوحدة توسيع هيكل ControlLogix؟

  نعم. يعمل المعالج ضمن أنظمة هياكل ControlLogix حيث يمكن تركيب وحدات إدخال/إخراج واتصال إضافية.
