نظرة عامة على المنتج

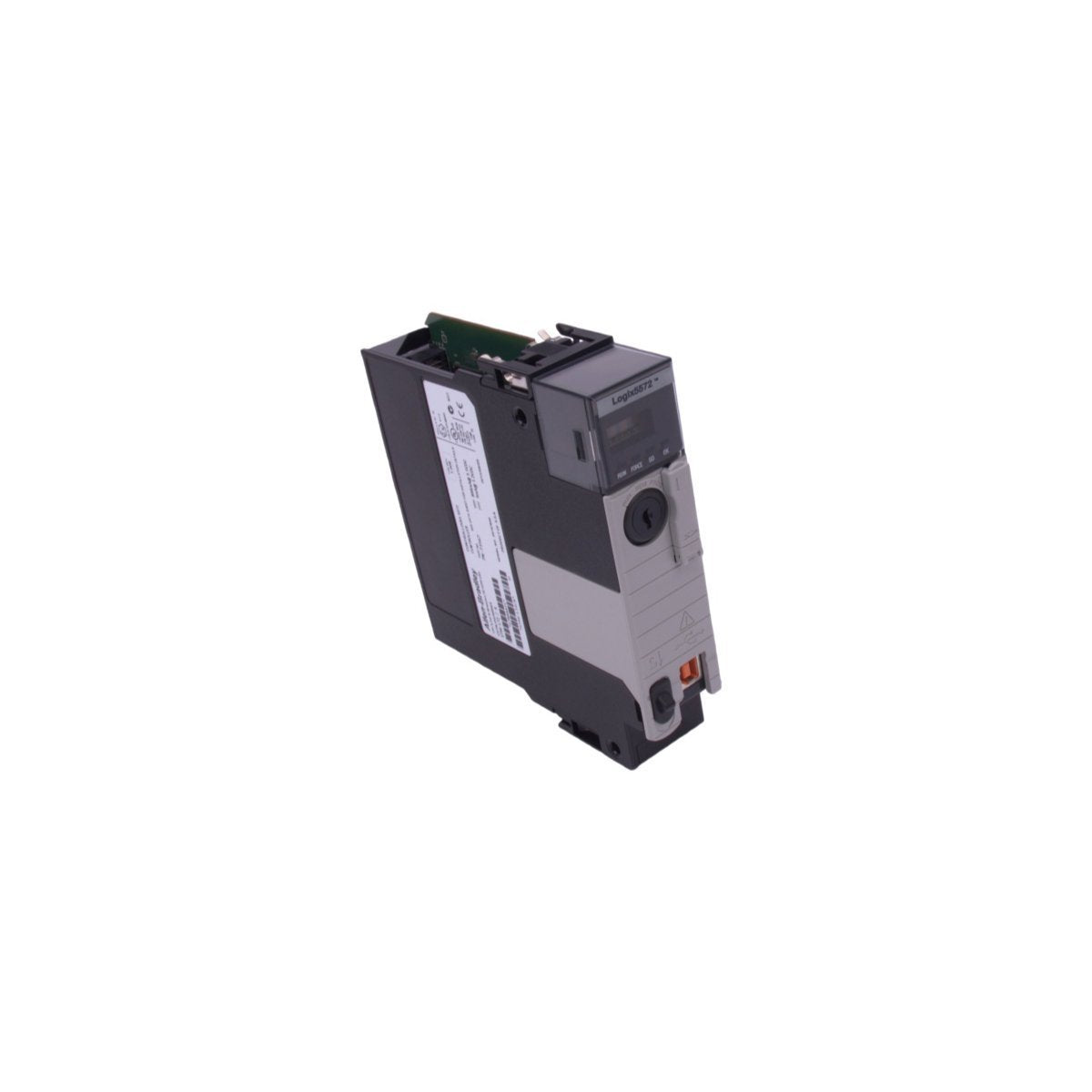

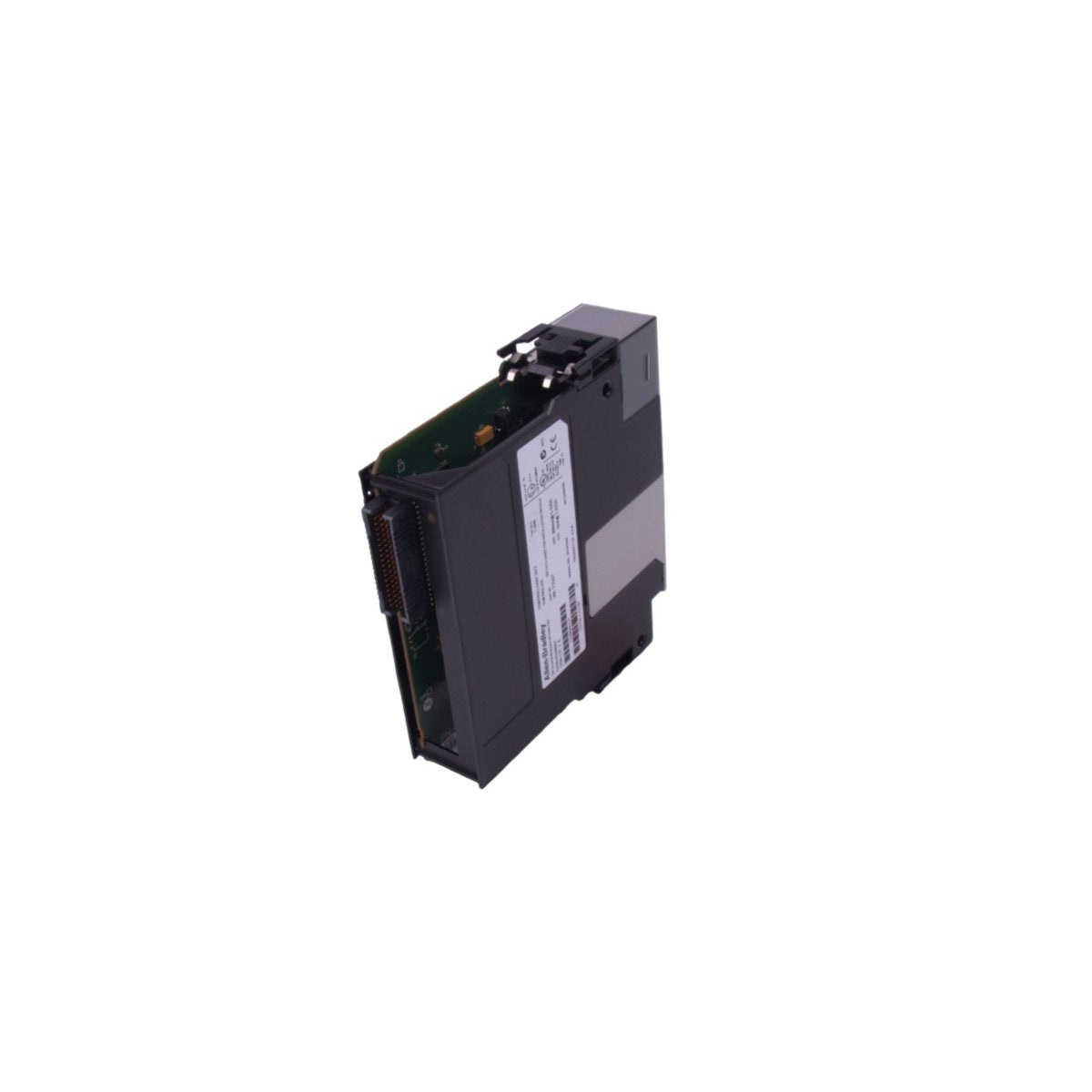

وحدة Allen-Bradley 1756-L72 هي وحدة معالجة عالية السرعة تنتمي إلى عائلة ControlLogix® 5570. تم تصميم هذه الوحدة لتكون بمثابة حل المنطق الأساسي للأتمتة الصناعية واسعة النطاق، وتتميز بذاكرة مستخدم بحجم 4 ميجابايت وذاكرة إدخال/إخراج مخصصة تقارب 1 ميجابايت. وقد صُممت لتنفيذ مهام التحكم متعددة التخصصات—بما في ذلك المنطق المنفصل عالي السرعة، والمعالجة الدفعية المعقدة، والتحكم المتكامل في الحركة—ضمن هيكل واحد وموحد.

باستخدام محرك مزدوج الفحص، تقلل 1756-L72 بشكل كبير من حمل المعالجة مقارنةً بالنماذج القديمة، مما يضمن أداءً حتميًا لحركات المحور المتزامنة والمراقبة الحرجة للسلامة. يدعم تصميم وحدة التحكم التنفيذ المتزامن للعديد من لغات البرمجة، مثل مخطط السلم (LD)، والنص المنظم (ST)، ومخطط الوظائف المتسلسلة (SFC)، مما يوفر للمهندسين المرونة اللازمة لتحسين الكود لمختلف تطبيقات التصنيع.

مرونة الشبكة وتوصيل النظام

تتمثل إحدى نقاط القوة الأساسية لوحدة 1756-L72 في قدرتها على العمل كمركز اتصال مركزي عبر أرضية مصنع متعددة البائعين. بينما تستخدم وحدة التحكم منفذ USB 2.0 مدمجًا للبرمجة والتشخيص المحلي عالي السرعة، فإنها تستفيد من لوحة توصيل ControlLogix للتواصل مع وحدات الاتصال عالية الأداء لـ EtherNet/IP™، وControlNet™، وDeviceNet™. يتيح ذلك توجيه البيانات الشفاف من أرضية المتجر إلى مستوى المؤسسة دون الحاجة إلى بوابات معقدة.

صُمم هذا الجهاز ليتحمل قسوة البيئات الصناعية الثقيلة. وهو يدعم وظيفة "الإزالة والإدخال أثناء التشغيل" (RIUP)، مما يسمح بالتبديل السريع داخل هيكل 1756 لتقليل وقت توقف النظام. بالإضافة إلى ذلك، تستخدم الوحدة 1756-L72 وحدة تخزين طاقة (ESM) بدلاً من البطارية للحفاظ على الذاكرة غير المتطايرة، مما يلغي الحاجة إلى الصيانة الروتينية والتخلص من النفايات الخطرة.

المواصفات الفنية

• الشركة المصنعة: ألن-برادلي (روكويل أتمتة)

• رقم الموديل: 1756-L72

• السلسلة: ControlLogix 5570

• ذاكرة المستخدم: 4 ميجابايت

• ذاكرة الإدخال/الإخراج: 0.98 ميجابايت

• الواجهة المحلية: USB 2.0 (عالية السرعة)

• الحد الأقصى للإدخال/الإخراج الرقمي: 128,000 عقدة

• الحد الأقصى للإدخال/الإخراج التناظري: 4,000 عقدة

• التيار الخلفي (1.2 فولت تيار مستمر): 5.0 مللي أمبير

• التيار الخلفي (5.1 فولت تيار مستمر): 800 مللي أمبير

• تبديد الطاقة: 2.5 واط

• درجة حرارة التشغيل: 0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت)

• درجة حرارة التخزين: -40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت)

• الأبعاد: 3.5 × 13.0 × 14.5 سم

• الوزن: 0.9 كجم

خصائص الأداء الرئيسية

• معالجة البيانات المتقدمة: تتيح سعة الذاكرة الكبيرة البالغة 4 ميجابايت تخزينًا واسعًا لمصفوفات البيانات وإدارة الوصفات المعقدة.

• التشغيل بدون بطارية: تضمن وحدة تخزين الطاقة المتكاملة (ESM) الاحتفاظ بالذاكرة غير المتطايرة دون الحاجة إلى صيانة بطاريات الليثيوم.

• الحركة المتكاملة: قادرة على التحكم في ما يصل إلى 100 محور حركة، مما يوفر حلاً قابلاً للتطوير للروبوتات المعقدة وخطوط التعبئة والتغليف.

• التقوية البيئية: متوفرة في إصدارات قياسية أو اختيارية مطلية بالكونفورمال (1756-L72K) لحماية الدوائر من الغازات المسببة للتآكل والرطوبة.
