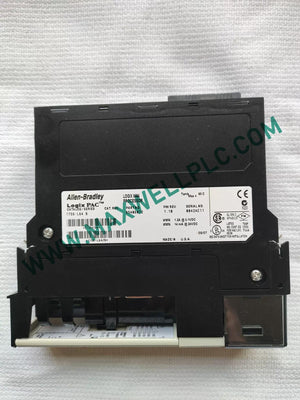

يقوم المعالج Allen-Bradley 1756-L64/B، والذي يُعرف أيضًا باسم معالج 1756-L64 ControlLogix، بتنفيذ منطق المستخدم، وإدارة بيانات الإدخال/الإخراج (I/O)، وتبادل بيانات وحدة التحكم عبر اللوحة الخلفية لشاسيه ControlLogix.

مرجع الطراز

يُعد 1756-L64 عضوًا في عائلة وحدات التحكم ControlLogix 5560. تُحدد Rockwell Automation ذاكرة مستخدم بسعة 16 ميجابايت وذاكرة إدخال/إخراج بسعة 478 كيلوبايت لوحدة التحكم هذه. تدرج الشركة المصنعة المنتج على أنه متوقف عن الإنتاج، مع تحديد تاريخ التوقف في 1 يونيو 2017.

المراجع الاحتياطية المتوفرة هي 1756L64 و 1756-L64/B. توثق وثائق السلسلة B أن 1756-L64 هو وحدة تحكم بسعة 16 ميجابايت مدعومة بإصدار RSLogix 5000 رقم 16.

المواصفات الفنية

تحدد Rockwell Automation ذاكرة مستخدم بسعة 16 ميجابايت، وذاكرة إدخال/إخراج بسعة 478 كيلوبايت، وبحد أقصى إجمالي للإدخال/الإخراج يبلغ 128,000، وبحد أقصى للإدخال/الإخراج التناظري يبلغ 4,000، وسحب تيار يبلغ 1200 مللي أمبير عند 5.1 فولت تيار مستمر، و14 مللي أمبير عند 24 فولت تيار مستمر، وتبديد طاقة يبلغ 3.5 واط، وتبديد حراري يبلغ 11.9 وحدة حرارية بريطانية/ساعة.

تحدد الشركة المصنعة منشأ 1756-L64 بأنه الولايات المتحدة الأمريكية. يختلف وزن وحدة التحكم حسب السلسلة، حيث تشير البيانات الفنية إلى حوالي 0.32 كجم للسلسلة A و 0.35 كجم للسلسلة B.

اللوحة الخلفية وهندسة الإدخال/الإخراج في ControlLogix

يعمل 1756-L64 كوحدة تحكم تعتمد على الهيكل ويشغل فتحة واحدة في هيكل ControlLogix. تشمل الهياكل المدعومة والمدرجة من قبل Rockwell Automation: 1756-A4، و 1756-A7، و 1756-A10، و 1756-A13، و 1756-A17.

تفصل وحدة التحكم برنامج المستخدم وتخزين البيانات عن ذاكرة الإدخال/الإخراج. يقوم تخصيص ذاكرة المستخدم البالغ 16 ميجابايت بتخزين بيانات التطبيق والمنطق، بينما يتم تخصيص 478 كيلوبايت للذاكرة المرتبطة بالإدخال/الإخراج.

تبلغ سعة الإدخال/الإخراج المحددة ما يصل إلى 128,000 نقطة إدخال/إخراج رقمية، و4,000 نقطة إدخال/إخراج تناظرية، و128,000 نقطة إدخال/إخراج إجمالية. تعتمد السعة الفعلية القابلة للاستخدام على تكوين الهيكل، ومراجعة وحدة التحكم، وتكوين الوحدة، ومتطلبات ذاكرة التطبيق.

توافق البرامج الثابتة والمنصة

يرتبط وحدة التحكم 1756-L64 Series B بالإصدار 16 من RSLogix 5000 والإصدارات الأحدث من البرامج الثابتة لوحدة التحكم الموثقة للمنصة. توفر Rockwell Automation أيضًا تنزيلات البرامج الثابتة وملفات EDS خصيصًا لـ 1756-L64.

يمكن أن تؤثر مراجعات البرامج الثابتة على متطلبات ذاكرة التطبيق. توثق Rockwell Automation استهلاك الذاكرة الإضافي الذي قدمته مراجعات RSLogix 5000 اللاحقة، لذلك يجب التحقق من استخدام ذاكرة المشروع قبل ترحيل البرامج الثابتة.

بالنسبة لتخطيط الاستبدال، يجب التحقق من مراجعة البرنامج الثابت، وسلسلة وحدة التحكم، واستهلاك ذاكرة التطبيق، وتكوين الإدخال/الإخراج المثبت قبل استبدال وحدة تحكم ControlLogix أخرى.

معلومات الطلب

• 1 x معالج Allen-Bradley 1756-L64 ControlLogix Logix5564
• 1 x مجموعة وحدة المعالج
• تعتمد متطلبات بطارية وحدة التحكم على سلسلة وحدة التحكم وتكوين التطبيق.
• الهياكل المتوافقة، ومزود الطاقة، ووحدات الاتصال، ووحدات الإدخال/الإخراج هي مكونات نظام منفصلة.
• تستخدم الذاكرة غير المتطايرة الاختيارية لعائلة وحدات التحكم هذه وسائط CompactFlash؛ لا يتم تضمين بطاقة الذاكرة كجزء من المعالج نفسه.

التركيب والتشغيل

تركيب الشاسيه

• قم بتثبيت المعالج في هيكل ControlLogix متوافق.
• تأكد من سعة طاقة الهيكل قبل تطبيق حمل اللوحة الخلفية.
• ثبت الوحدة بالكامل مقابل موصل اللوحة الخلفية قبل إغلاق آلية القفل.
• حافظ على تهوية الخزانة حول غلاف الوحدة ذي النمط المفتوح.

تحميل اللوحة الخلفية

• احتسب 1200 مللي أمبير عند 5.1 فولت تيار مستمر و 14 مللي أمبير عند 24 فولت تيار مستمر عند حساب تحميل مصدر طاقة الهيكل.
• قم بتضمين المعالج جنبًا إلى جنب مع كل وحدة اتصال وإدخال/إخراج مثبتة في حساب الطاقة الإجمالية للوحة الخلفية.
• تحقق من مصدر طاقة ControlLogix المحدد مقابل حمل الهيكل المحسوب.

الاتصال والبرامج الثابتة

• تحقق من سلسلة وحدة التحكم ومراجعة البرامج الثابتة قبل تنزيل التطبيق.
• تحقق من متطلبات ذاكرة المشروع بعد تغييرات البرامج الثابتة أو إصدار RSLogix 5000.
• احتفظ بنسخة احتياطية من مشروع وحدة التحكم الحالي والذاكرة غير المتطايرة قبل ترحيل البرامج الثابتة المخطط له.

التركيب البيئي

• الوحدة عبارة عن جهاز ذي نمط مفتوح ويجب تركيبها داخل حاوية صناعية مناسبة.
• قم بتوجيه أسلاك اتصال وحدة التحكم بشكل منفصل عن الموصلات ذات الجهد العالي.
• اتبع متطلبات تأريض وأسلاك نظام ControlLogix لتثبيت الهيكل المحدد.

الأسئلة المتكررة

• ما هي ذاكرة المستخدم لـ 1756-L64؟
  يوفر 1756-L64 ذاكرة مستخدم بسعة 16 ميجابايت لبيانات وحدة التحكم ومنطق التطبيق.
• كم تتوفر ذاكرة إدخال/إخراج؟
  توفر وحدة التحكم 478 كيلوبايت من ذاكرة الإدخال/الإخراج للبيانات المتعلقة بالإدخال/الإخراج واتصالات وحدة التحكم.
• ما هي أقصى سعة إدخال/إخراج؟
  تحدد Rockwell Automation ما يصل إلى 128,000 نقطة إدخال/إخراج إجمالية، بما في ذلك ما يصل إلى 128,000 نقطة رقمية و 4,000 نقطة إدخال/إخراج تناظرية.
• ما مقدار التيار الذي تسحبه وحدة التحكم من اللوحة الخلفية؟
  سحب التيار المحدد هو 1200 مللي أمبير عند 5.1 فولت تيار مستمر و 14 مللي أمبير عند 24 فولت تيار مستمر.
• ما هو موضع الهيكل المطلوب؟
  يعتمد المعالج على الهيكل ويمكن تثبيته في أي فتحة من هيكل ControlLogix متوافق.
• ما هو تصنيف جهد العزل؟
  جهد العزل المحدد هو 30 فولت مستمر مع عزل أساسي لواجهة وحدة التحكم المعمول بها.
• هل يمكن أن تؤثر مراجعة البرامج الثابتة على التطبيق؟
  نعم. توثق Rockwell Automation التغييرات في متطلبات الذاكرة بين مراجعات البرامج الثابتة و RSLogix 5000، لذلك يجب التحقق من سعة المشروع قبل الترحيل.
• هل لا يزال 1756-L64 منتجًا حاليًا؟
  لا. تدرج Rockwell Automation 1756-L64 على أنه متوقف عن الإنتاج اعتبارًا من 1 يونيو 2017.
