نظرة عامة على المنتج

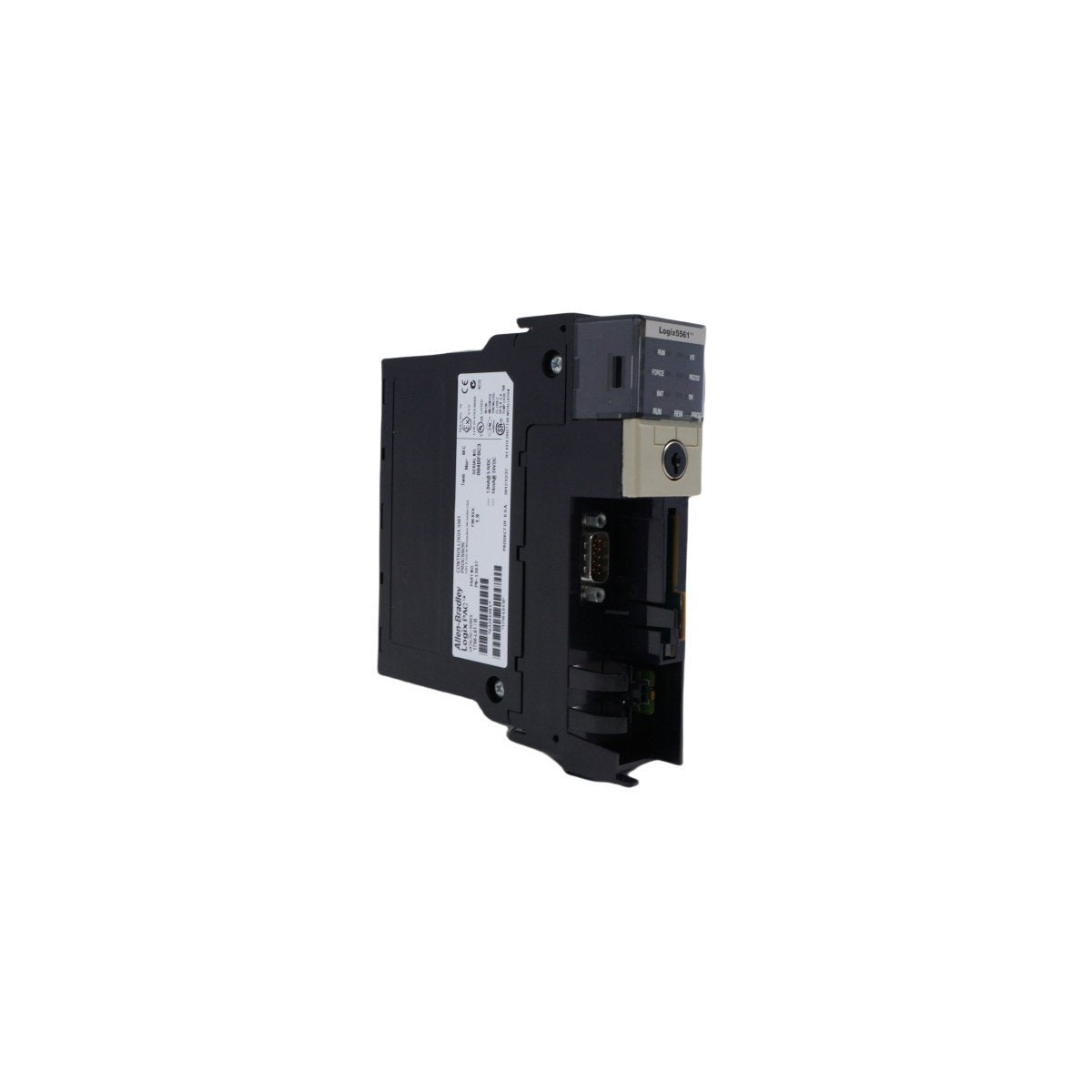

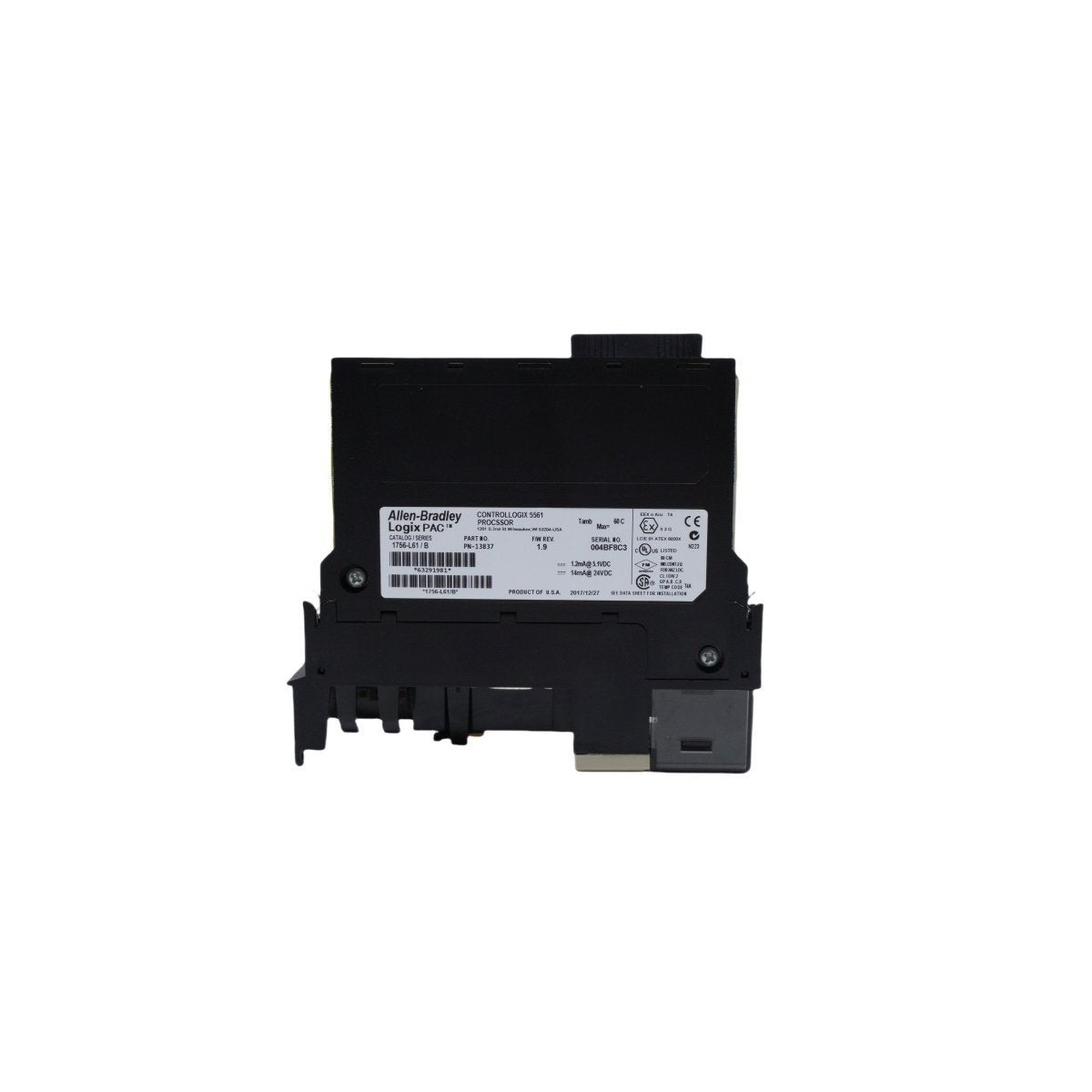

وحدة التحكم المركزية Allen-Bradley 1756-L61 هي وحدة معالجة مركزية Logix5561 عالية الأداء تنتمي إلى سلسلة ControlLogix® 5560. صُممت هذه الوحدة من أجل الأتمتة الصناعية واسعة النطاق، وتوفر محرك تحكم موحدًا مع بيئة تطوير مشتركة للتطبيقات المنفصلة وتطبيقات الحركة والعمليات. وقد صُممت هذه الوحدة لإدارة مهام الإدخال/الإخراج عالية الكثافة وحلقات التحكم المعقدة ضمن هيكل ControlLogix واحد، مما يوفر سرعة فائقة وسعة ذاكرة لمتطلبات الأتمتة متوسطة إلى عالية المستوى.

يستخدم 1756-L61 بيئة Studio 5000 Logix Designer®، مما يتيح برمجة مبسطة ونشرًا سريعًا للنظام. وتضمن بنيته المعيارية إمكانية دمجه مع وحدات اتصالات مختلفة - مثل EtherNet/IP وControlNet وDeviceNet - لإنشاء نظام تحكم شبكي وموزع للغاية.

خصائص الذاكرة والأداء

بفضل إدارة الذاكرة المتقدمة ومنطق المعالجة، يضمن 1756-L61 أداءً حتميًا لمسارات التحكم الحرجة.

• ذاكرة المستخدم: تتميز بـ 2 ميجابايت من ذاكرة المستخدم المتاحة، مخصصة لتخزين البيانات والمنطق لدعم مخطط السلم الواسع أو البرمجة النصية المهيكلة.

• سعة الإدخال/الإخراج: تدعم ما يصل إلى 128,000 نقطة إدخال/إخراج رقمية إجمالية و4,000 نقطة إدخال/إخراج تناظرية، مما يجعلها قابلة للتطوير للغاية لعمليات النشر على مستوى المصنع.

• سلامة البيانات: تتضمن منفذ تسلسلي RS-232 مدمج للبرمجة المحلية والتشخيصات القائمة على الأجهزة. تستخدم الوحدة حل تخزين طاقة قابل للإزالة 1756-BA1 أو 1756-BA2 (بطارية ليثيوم) للحفاظ على الذاكرة المتطايرة أثناء انقطاع التيار الكهربائي.

• سرعة التنفيذ: تم تحسينها لتنفيذ بت عالي السرعة، مما يقلل من أوقات المسح ويزيد من الإنتاجية للحركة المتزامنة والتحكم المنفصل عالي السرعة.

المواصفات الفنية

• الشركة المصنعة: ألن برادلي (روكويل أتمتة)

• رقم الموديل: 1756-L61

• السلسلة: Logix5561 (ControlLogix 5560)

• ذاكرة المستخدم: 2 ميجابايت

• ذاكرة الإدخال/الإخراج: 478 كيلو بايت

• منافذ الاتصال: 1 x RS-232 (9-pin D-shell)

• سحب التيار للوحة الخلفية: 1.2 أمبير عند 5.1 فولت تيار مستمر؛ 14 مللي أمبير عند 24 فولت تيار مستمر

• تبديد الطاقة: 3.5 واط

• تبديد الحرارة: 11.9 وحدة حرارية بريطانية/ساعة

• درجة حرارة التشغيل: من 0 درجة مئوية إلى 60 درجة مئوية (من 32 درجة فهرنهايت إلى 140 درجة فهرنهايت)

• الرطوبة النسبية: من 5% إلى 95% (غير مكثفة)

• الأبعاد: 3.5 × 14.0 × 14.5 سم

• الوزن: 0.4 كجم (0.88 رطل)

التشخيص المتقدم وموثوقية النظام

• المراقبة في الوقت الفعلي: توفر مؤشرات LED في اللوحة الأمامية ملاحظات فورية حول صحة وحدة التحكم وحالة الإدخال/الإخراج ونشاط الاتصال.

• تصميم قابل للتبديل الساخن: يدعم الإزالة والإدخال تحت الطاقة (RIUP)، مما يسمح بصيانة الأجهزة دون إيقاف تشغيل اللوحة الخلفية للهيكل بأكمله.

• مقاومة الصدمات والاهتزازات: مقدر بـ 30G صدمة تشغيلية و2G اهتزاز (حتى 500 هرتز)، مما يضمن الاستقرار في بيئات التصنيع الكثيفة.

• الامتثال للمواقع الخطرة: يفي بمعايير UL وCSA وCE وATEX للتشغيل الآمن في بيئات الفئة الأولى والقسم 2.
