نظرة عامة على المنتج

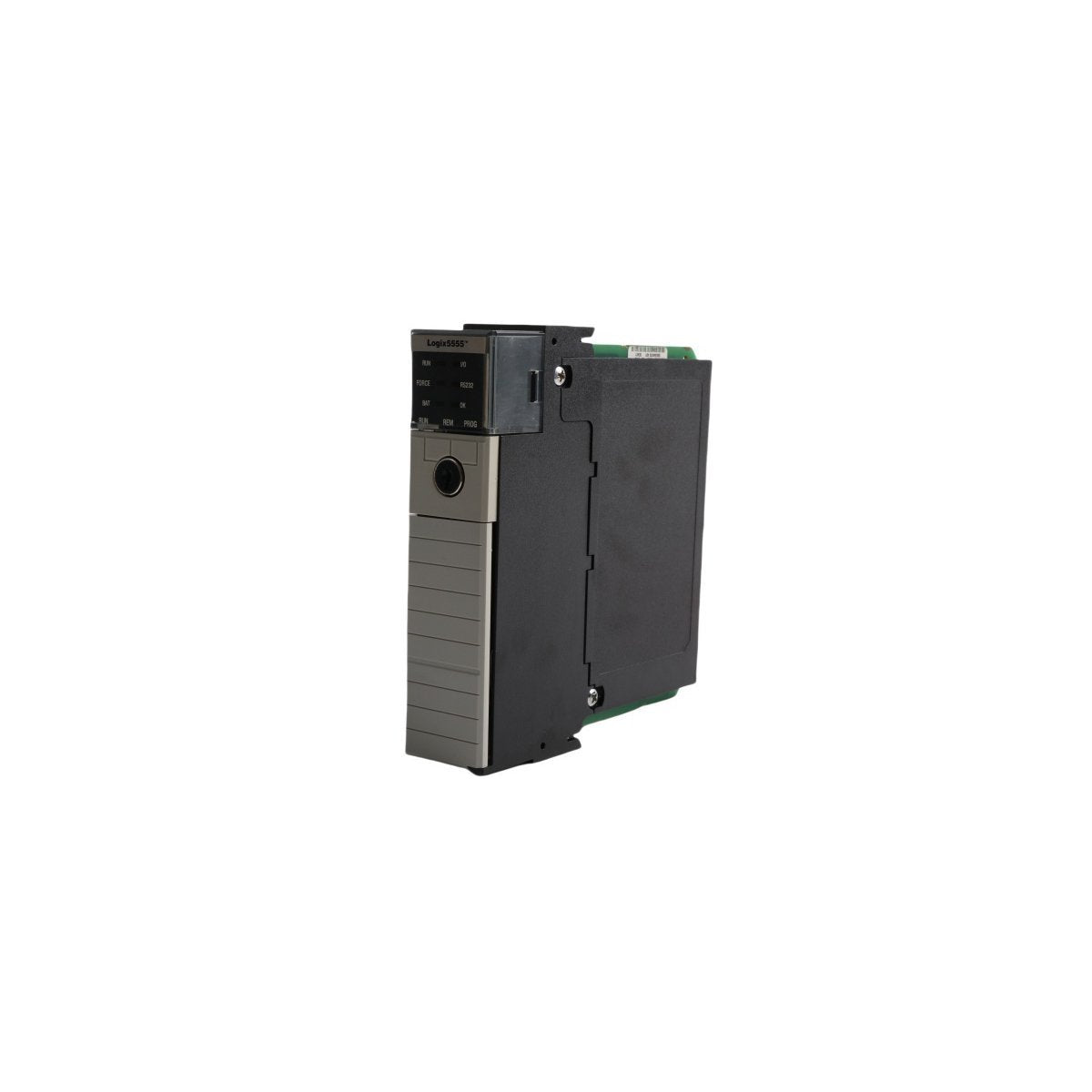

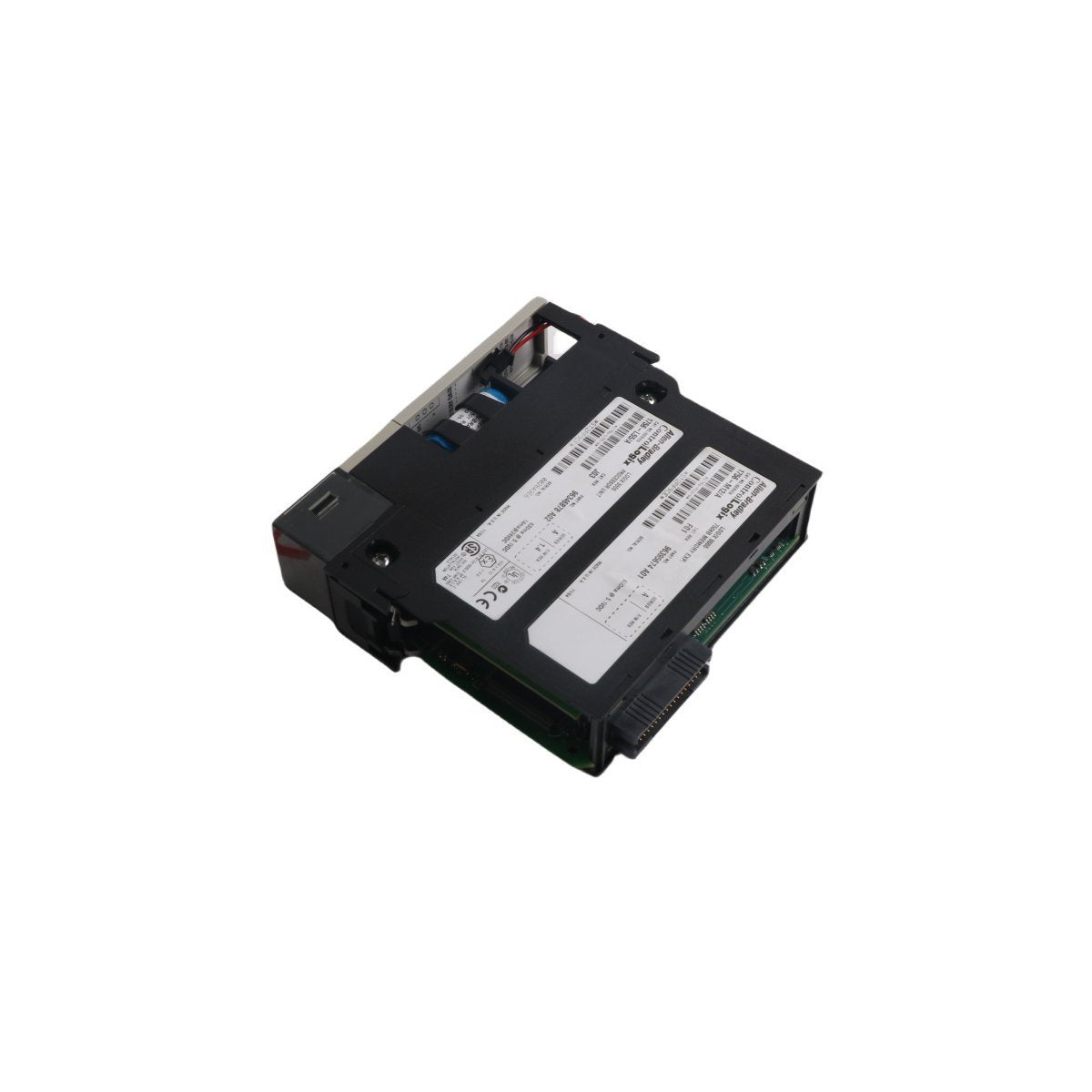

وحدة 1756-L55M23 هي وحدة معالجة مركزية متخصصة وعالية الأداء ضمن سلسلة Allen-Bradley ControlLogix 5555. تم تصميم هذه الوحدة لتوفير قوة حوسبة متقدمة لبيئات الأتمتة الصناعية المعقدة. تتميز ببنية معالج مزدوج فريدة، تقوم بتقسيم مهام المعالجة بشكل فعال: حيث يدير معالج مركزي مخصص منطق التطبيق وتنفيذ الرسائل، بينما يتعامل معالج مركزي ثانوي للوحة الخلفية مع تبادل البيانات عالي السرعة مع وحدات الإدخال/الإخراج وواجهات الشبكة.

تم تجهيز هذه وحدة التحكم بـ 1.5 ميجابايت من ذاكرة المستخدم للمنطق وتخزين البيانات، مكملة بـ 208 كيلوبايت من ذاكرة الإدخال/الإخراج المخصصة. لضمان موثوقية من الدرجة الصناعية، تتضمن 1756-L55M23 وحدة نسخ احتياطي متكاملة للذاكرة غير المتطايرة، لتحمي الكود الحيوي من تقلبات الطاقة ووقت التوقف الطويل.

الخصائص التقنية

• سعة الذاكرة: 1.5 ميجابايت ذاكرة منطق/بيانات و 208 كيلوبايت ذاكرة إدخال/إخراج.

• تصميم ثنائي وحدة المعالجة المركزية (CPU): معالجات منفصلة لتنفيذ المنطق واتصال اللوحة الخلفية لزيادة الإنتاجية.

• قدرات تعدد المهام: تدعم ما يصل إلى 32 مهمة مستقلة، بما في ذلك مهمة دورية واحدة ذات أولوية عالية للتحكم المحدد.

• دعم البروتوكولات: تتكامل بسلاسة مع EtherNet/IP، ControlNet، DeviceNet، DH+، و Remote I/O من خلال وحدات الاتصال المثبتة في الهيكل.

• مشاركة البيانات: دعم أصلي لعلامات "الإنتاج/الاستهلاك" (Produced/Consumed tags)، مما يتيح مزامنة البيانات في الوقت الفعلي بين وحدات التحكم Logix المتعددة عبر الشبكة.

• التشخيصات: معالج أعطال الأجهزة المتكامل ومؤشرات LED مرئية (بما في ذلك ضوء حالة الإدخال/الإخراج المخصص) لاستكشاف الأخطاء وإصلاحها بسرعة.

• نسخ احتياطي للبطارية: متوافق مع تجميعات البطارية 1756-BA1 أو 1756-BATM للاحتفاظ بالذاكرة المتطايرة.

• جهد العزل: 30 فولت مستمر؛ تم اختباره لتحمل 707 فولت تيار مستمر لمدة 60 ثانية.

• استهلاك الطاقة: يسحب 1.23 أمبير عند 5.1 فولت تيار مستمر و 0.014 أمبير عند 24 فولت تيار مستمر من اللوحة الخلفية.

• الأبعاد: 3.5 × 14 × 14.5 سم

• الوزن: 0.36 كجم.

التطبيق وتكامل النظام

تم تحسين 1756-L55M23 للتطبيقات ذات المتطلبات العالية مثل المناولة الدقيقة للمواد، ومعالجة الأغذية والمشروبات، وخطوط التجميع المعقدة. باستخدام مجموعة تعليمات Logix5000، فإنه يوفر بيئة برمجة موحدة للتحكم المنفصل، والحركة، والعمليات.

تضمن قدرته على تنفيذ المهام عالية المستوى في وقت واحد عدم تأخير العمليات الحساسة للوقت بسبب عمليات الاتصال في الخلفية. علاوة على ذلك، تدعم 1756-L55M23 التعديل عبر الإنترنت وتشخيص الأخطاء المتقدمة، مما يسمح للمهندسين بتعديل أو استكشاف أخطاء النظام دون إيقاف الإنتاج. تتناسب الوحدة مع أي فتحة في هيكل 1756 ControlLogix القياسي، مما يوفر حلاً قابلاً للتطوير ينمو مع متطلبات الأتمتة لمنشأتك.
