نظرة عامة على المنتج

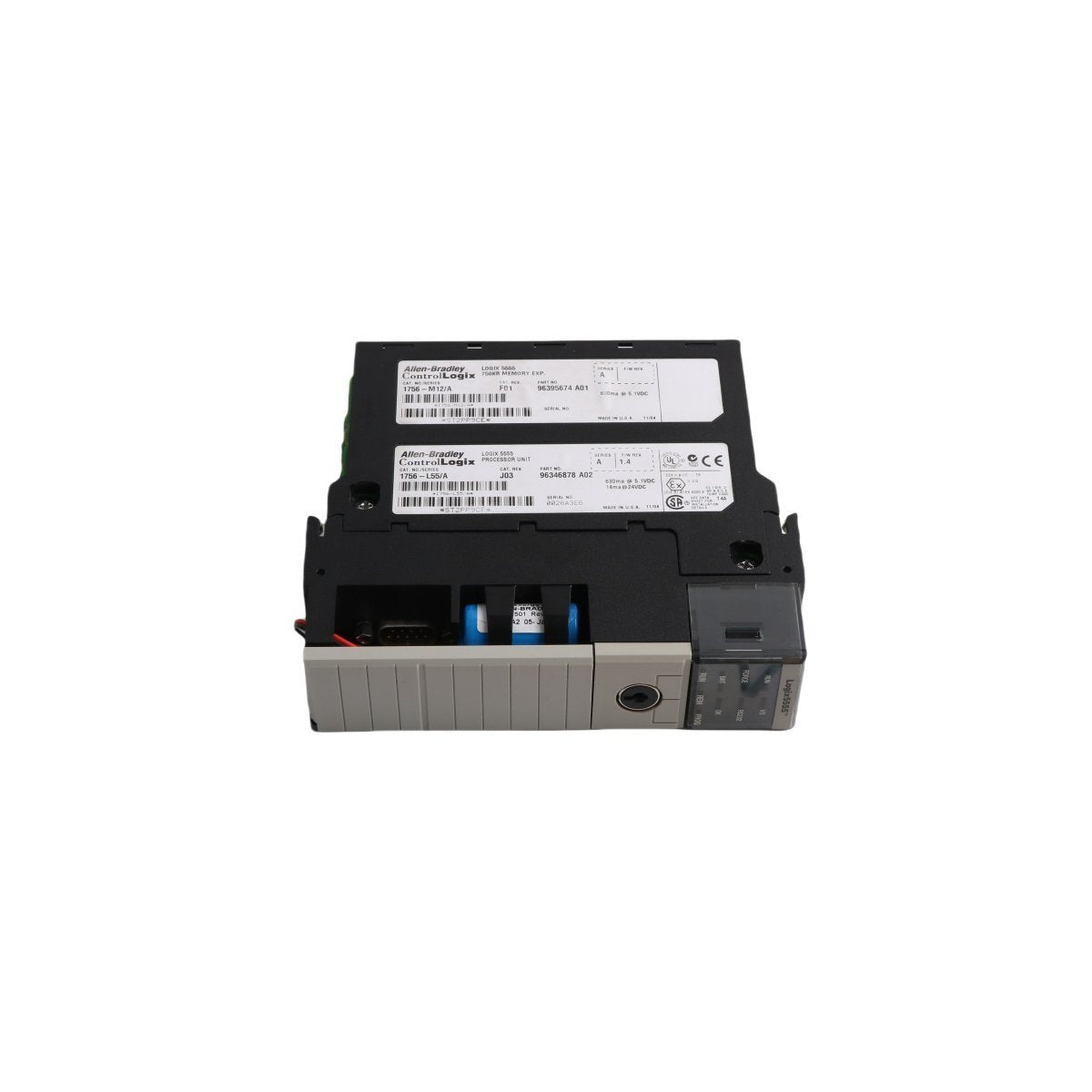

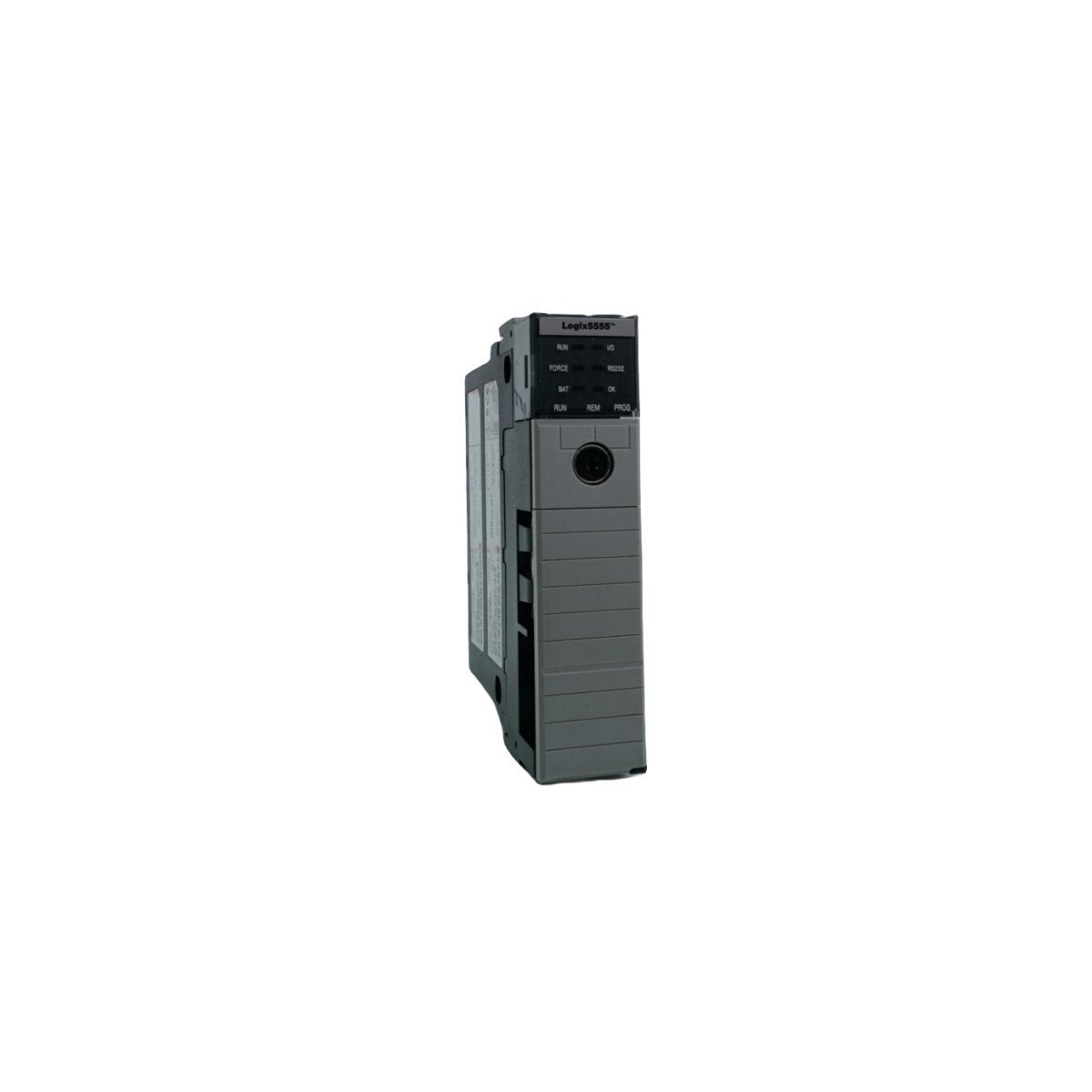

Allen-Bradley 1756-L55M13 هو معالج ControlLogix 5555 عالي الأداء مصمم للتطبيقات القوية المنفصلة، والقيادة، والحركة، وتطبيقات التحكم في العمليات. يتميز بسعة ذاكرة كبيرة تبلغ 1.5 ميجابايت (MB) لبيانات المستخدم والمنطق، بالإضافة إلى 208 كيلوبايت (KB) مخصصة لذاكرة الإدخال/الإخراج، وقد تم تصميم وحدة التحكم هذه لتنفيذ مهام الأتمتة المعقدة بكفاءة عالية السرعة. بصفته وحدة نمطية من السلسلة A، فإنه يعمل كوحدة معالجة مركزية داخل هيكل ControlLogix، ويدير تدفق البيانات عبر اللوحة الخلفية إلى واجهات الإدخال/الإخراج والاتصال المختلفة.

يحظى هذا المعالج بتقدير كبير لقدراته على التحكم متعدد التخصصات، مما يسمح للمستخدمين بدمج استراتيجيات تحكم متعددة في نظام أساسي واحد. بينما يوفر 1756-L55M13 ذاكرة متطايرة واسعة للروتينات النشطة، فإنه يستخدم بطارية ليثيوم 1756-BA1 للحفاظ على برنامج المستخدم أثناء انقطاع التيار الكهربائي. بالنسبة لمتطلبات التوافر العالي، يمكن دمج الوحدة النمطية في بنية وحدة تحكم زائدة عن الحاجة، مما يضمن التشغيل المستمر في البيئات الصناعية الحرجة.

اتصال النظام والاتصالات

يوفر 1756-L55M13 توافقًا واسعًا مع الشبكة، مما يسمح له بالعمل كجسر بين البروتوكولات الصناعية المتباينة.

• دعم بروتوكول واسع: تكامل أصلي مع EtherNet/IP، وControlNet، وDeviceNet. كما أنه يسهل الاتصال القديم عبر Data Highway Plus (DH+), وRemote I/O, وDH-485.

• المراسلة المتخصصة: تدعم اتصال Modbus من خلال إجراءات منطق السلم والمزامنة عالية السرعة عبر SynchLink.

• واجهة البرمجة: تتميز بمنفذ تسلسلي RS-232 أمامي متوافق مع كبلات 1756-CP3 أو 1747-CP3 للتكوين والبرمجة المحلية.

• قدرة المعالجات المتعددة: يمكن تثبيت وحدات تحكم 1756-L55M13 متعددة في نفس الهيكل لتوزيع مهام التحكم وتعزيز أداء النظام.

المواصفات الفنية

• الشركة المصنعة: Allen-Bradley (Rockwell Automation)

• رقم الموديل: 1756-L55M13

• السلسلة: ControlLogix 5555 (السلسلة A)

• ذاكرة المستخدم: 1.5 ميجابايت (المنطق/البيانات)

• ذاكرة الإدخال/الإخراج: 208 كيلوبايت

• تيار اللوحة الخلفية: 1.23 أمبير @ 5.1 فولت تيار مستمر؛ 0.014 أمبير @ 24 فولت تيار مستمر

• تبديد الطاقة: 5.6 وات

• تبديد الحرارة: 19.1 وحدة حرارية بريطانية/ساعة

• جهد العزل: 30 فولت (مستمر)

• درجة حرارة التشغيل: 0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت)

• الاهتزاز/الصدمة: 2 جرام @ 10-500 هرتز؛ 30 جرام صدمة تشغيلية

• الوزن: 0.35 كجم (0.77 رطل)

• الأبعاد: 14.5x13x14.5 سم

معايير الموثوقية والأداء

مصمم لتحمل قسوة أرض المصنع، يحافظ 1756-L55M13 على سلامة تشغيلية عالية في ظل الظروف القاسية. يهدف تصميمه المفتوح إلى التركيب في حاوية صناعية محمية، حيث يمكنه تحمل الاهتزاز والصدمات الميكانيكية الكبيرة. تدعم بنية المعالج تنفيذ المهام عالية السرعة، مع أولويات متعددة ومهام دورية يمكن ضبطها بدقة عبر بيئة برمجة Studio 5000 أو RSLogix 5000.

لضمان استمرارية البيانات، تتضمن الوحدة النمطية مؤشر LED لانخفاض البطارية على اللوحة الأمامية. على الرغم من أن سلسلة 5555 تفتقر إلى ذاكرة غير متطايرة داخلية (مثل CompactFlash الموجود في سلسلة L6 اللاحقة)، فإنها تظل حجر الزاوية لدعم النظام القديم وتنفيذ منطق عالي الكثافة وموثوق به في البنية التحتية 1756 الحالية.
