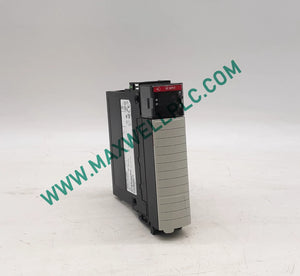

يقوم Allen-Bradley 1756-IF8IH، والمدرج أيضًا تحت اسم 1756-IF8IH وحدة إدخال تناظري معزولة من نوع HART، بتحويل ثماني حلقات حقل معزولة كهربائيًا من نوع 4-20 مللي أمبير أو 0-20 مللي أمبير إلى علامات منتج-مستهلك من نوع ControlLogix عبر اللوحة الخلفية.

عائلة الطراز ومنطق اللاحقات

ينقسم الكتالوج الأساسي 1756-IF8IH على النحو التالي: "1756" = منصة إدخال/إخراج ControlLogix؛ "IF" = إدخال تناظري؛ "8" = ثماني قنوات؛ "I" = معزولة فرديًا (من قناة إلى قناة، من قناة إلى لوحة خلفية، من قناة إلى أرضي الإطار)؛ "H" = مودم HART موجود على كل قناة. إنه ليس جهاز إدخال جهد: 1756-IF8I يحمل نطاقات جهد، بينما 1756-IF8IH هو تيار فقط مع تراكب HART. لا يوجد نطاق جهد يمكن تحديده من قبل المستخدم على 1756-IF8IH بغض النظر عن تكوين Studio 5000.

المواصفات الفنية

أرقام تيار اللوحة الخلفية لـ 1756-IF8IH تحديدًا معاد نشرها بشكل غير متسق؛ يشير مصدر مباشر إلى 210 مللي أمبير عند 5.1 فولت تيار مستمر و 110 مللي أمبير عند 24 فولت تيار مستمر. في حال كانت هامش المشروع ضيقًا، تأكد من القيمة الدقيقة على ملصق الوحدة أو صفحة 1756-TDxxx قبل تحديد حجم مزود 1756-PA75 / PB75.

اللوحة الخلفية ControlLogix، ملكية EtherNet/IP ومطابقة البرامج الثابتة

تشغل الوحدة 1756-IF8IH فتحة واحدة بعرض واحد في هيكل 1756 وتنقل بيانات القناة العائمة ذات الـ 32 بت المأخوذة إلى وحدة التحكم المالكة عبر اللوحة الخلفية لـ ControlLogix باستخدام اتصالات الإدخال/الإخراج المجدولة أو المحسّنة على الرف. عندما تكون الوحدة في هيكل بعيد خلف جسر EtherNet/IP أو ControlNet، يتم التعامل مع تمرير HART كرسائل CIP غير متصلة أو صريحة من Studio 5000 Logix Designer، وليس كماستر HART شفاف على شبكة التحكم. يفرض المفتاح الإلكتروني مطابقة رقم الكتالوج، والإصدار الرئيسي، ونوع الإدخال عند الإدخال؛ يتم رفض استبدال الوحدة 1756-IF8IH بإصدار برنامج ثابت رئيسي أعلى من ملف تعريف الوحدة المكون للمشروع حتى يتم ترقية مشروع ACD وإعادة تنزيله، حتى لو كانت الأجهزة تتلاءم ميكانيكيًا.

معلومات الطلب

• 1 × وحدة إدخال تناظري معزولة من نوع HART طراز 1756-IF8IH، السلسلة كما تم شحنها
• 1 × ملصق تعريف المنتج / غلاف علامة الكتالوج
• 1 × 1756-TBCH طرف توصيل لولبي RTB أو 1756-TBS6H طرف توصيل زنبركي RTB، يتم طلبهما بشكل منفصل
• 1 × ورقة تركيب / استبدال الوحدة تغطي توصيل أسلاك RTB ذو 36 دبوسًا وتحميل حلقة HART

توصيلات الدائرة المحلية وقواعد اللوحة

• قم بتشغيل كل جهاز إرسال 4-20 مللي أمبير ذو سلكين أو أربعة أسلاك على درعه المزدوج الملتوي الخاص به؛ لا تقم بتوصيل أجهزة إرسال متعددة بالتوازي على عائد قناة معزولة واحدة، حيث يتم كسر عزل القناة إلى قناة بواسطة مرجع 0 فولت مشترك.
• قم بإنهاء درع الكابل بأرضي DIN-rail / اللوحة من طرف واحد فقط لكل حلقة، ما لم تتطلب دراسة تأريض نظام 1756 درعًا موجهًا؛ فالدروع العائمة تربط وضعًا مشتركًا بتردد 50/60 هرتز في الواجهة الأمامية Sigma-Delta.
• دع حاجز العزل 250 فولت تيار متردد RMS يبقى غير موصول: لا تقم بتوصيل مخرجات الحاجز الآمن جوهريًا وحلقات غير IS على قنوات 1756-IF8IH المتجاورة ما لم يسمح اعتماد الحاجز صراحة بمناطق طاقة مختلطة على بنك معزول واحد.
• بعد الإدخال الساخن (RIUP)، انتظر حتى يضيء مؤشرا OK للوحدة ومؤشرات LED الخاصة بتوقيت الإدخال/الإخراج لتصفية الأعطال قبل تمكين أوامر الكتابة HART؛ يقوم المودم الخاص بكل قناة بإعادة تهيئة كشف الحامل الخاص به بعد استعادة طاقة اللوحة الخلفية.

أسئلة وأجوبة فنية

• هل يستطيع 1756-IF8IH قراءة إشارات الجهد إذا تم توصيله بجهاز إرسال 0-10 فولت؟

لا. الواجهة الأمامية ذات التيار فقط "I" لـ 1756-IF8IH لا تحتوي على بنك مقاومة استشعار الجهد الذي يتم تبديله بواسطة البرنامج. مصدر 0-10 فولت على مدخل التيار إما يقرأ مقياسًا كاملًا مفتوح الدائرة أو يفرط في تحميل المدخل. استخدم 1756-IF8I للتيار/الجهد المختلط، أو 1756-IF8H لـ HART + الجهد.

• هل يمكن استبدال الوحدة أثناء التشغيل في الرف؟

نعم، ضمن قواعد RIUP لـ ControlLogix. أدخل الوحدة البديلة 1756-IF8IH، أعد تركيب RTB، وستقوم وحدة التحكم بإعادة تأسيس اتصال الإدخال/الإخراج بعد تجاوز التشفير الإلكتروني. ستنخفض الحلقات الثماني المتأثرة إلى قيمة الخطأ المكونة لها لفترة إعادة المسح؛ ليس نقلًا سلسًا على مستوى الحلقة.

• هل يمكن لجميع مودمات HART الثمانية العمل في وقت واحد بسرعة 1200 بت في الثانية؟

عمليًا نعم لاستقصاء PV. تحمل جميع القنوات الثماني مودمات HART مستقلة ويمكنها مخاطبة ثمانية أجهزة حقل بالتوازي. القراءة المستمرة لـ HART للمتغيرات الديناميكية والحالة وعلامات ASCII الطويلة عبر جميع القنوات الثماني تزيد من حمل الرسائل الصريحة CIP للوحدة وتطيل مساهمة مسح وحدة التحكم مقابل وضع التناظري فقط.

• ماذا يحدث إذا كان البديل يحمل حرف سلسلة مختلفًا؟

يؤدي عدم تطابق السلسلة / البرامج الثابتة الرئيسية إلى خطأ ثانوي أو رفض الاتصال في ظل التشفير الإلكتروني الصارم. في ظل التشفير المتوافق، قد تعمل السلسلة 1756-IF8IH من نفس الفئة أو أعلى، ولكن قد يختلف سلوك HART وتوقيت مرشح الضوضاء عن سجل تشغيل الحلقة كما تم إنشاؤها؛ أعد التحقق من الصفر والمدى بعد التبديل.

• كيف يتم قمع التداخل بين القنوات المعزولة؟

تستخدم كل قناة محولًا منفصلًا من نوع سيغما-دلتا ADC وحاجزًا غلفانيًا منفصلًا للوحة الخلفية والإطار، مما يوفر عزلًا مستمرًا بقوة 250 فولت تيار متردد RMS. يتم تحديد التداخل بسعة الحاجز المعزول ورفض الوضع المشترك (أكثر من 90 ديسيبل نموذجي مع مرشح 20 هرتز)، وليس بواسطة متوسط البرنامج وحده.

• هل تتطلب الوحدة 1756-IF8IH مصدر طاقة خارجي 24 فولت تيار مستمر للحلقة؟

بالنسبة لأجهزة إرسال HART ذات السلكين، نعم. تستشعر الوحدة تيار حلقة 4-20 مللي أمبير ولكنها لا توفر الإثارة الميدانية لمعظم الأجهزة ذات السلكين؛ يجب أن يأتي طاقة الحلقة من حاجز خارجي 24 فولت تيار مستمر / مكيف طاقة يتناسب مع مسموحية تموج HART.

• ما هي تنسيقات البيانات المتاحة لعلامة وحدة التحكم؟

يمكن تحديد أربعة تنسيقات لكل قناة: تناظري فقط؛ تناظري + HART PV؛ تناظري + بيانات الجهاز المكونة لـ HART (لا)؛ تناظري + بيانات الجهاز المكونة لـ HART (نعم). يؤدي اختيار كائنات جهاز HART الكاملة إلى توسيع حجم العلامة المنتجة وعدد حالات الاتصال على وحدة التحكم المالكة.

• هل يمكن استخدام الوحدة 1756-IF8IH في زوج هيكل زائد 1756؟

نعم، إذا كان الهيكل الزائد يحمل مزامنة 1756-RM / 1756-RM2 متطابقة وكانت الوحدة موجودة في نفس الفتحة لكل من الرفوف الأساسية والاحتياطية بنفس الإصدار الرئيسي. عند فشل الأساسي، يحتفظ الاحتياطي بالفعل بآخر صورة تناظرية صالحة و HART PV، لذا فإن نقل ملكية الإدخال/الإخراج لا يفرض فجوة إعادة تهيئة ذات 8 قنوات.
