نظرة عامة على المنتج

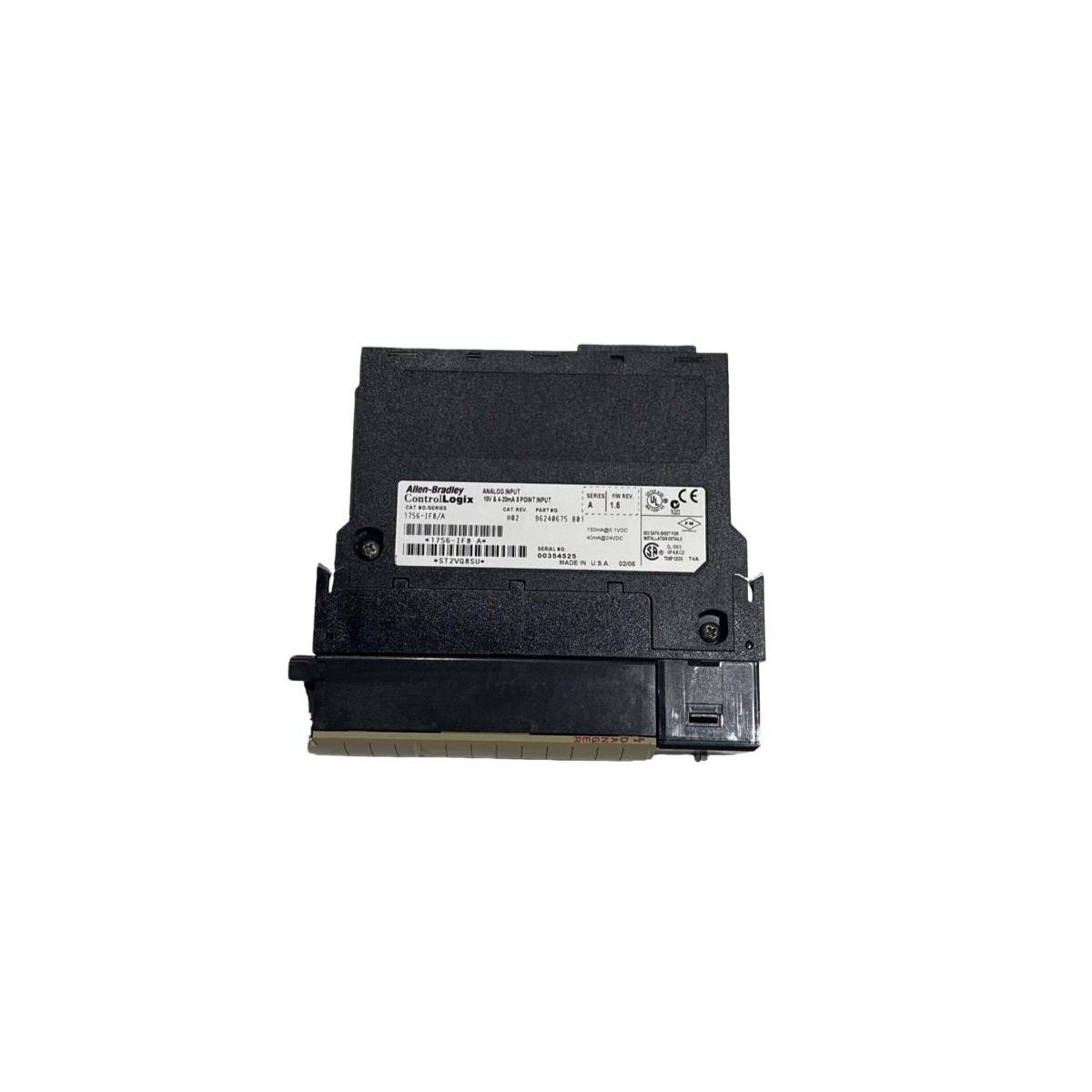

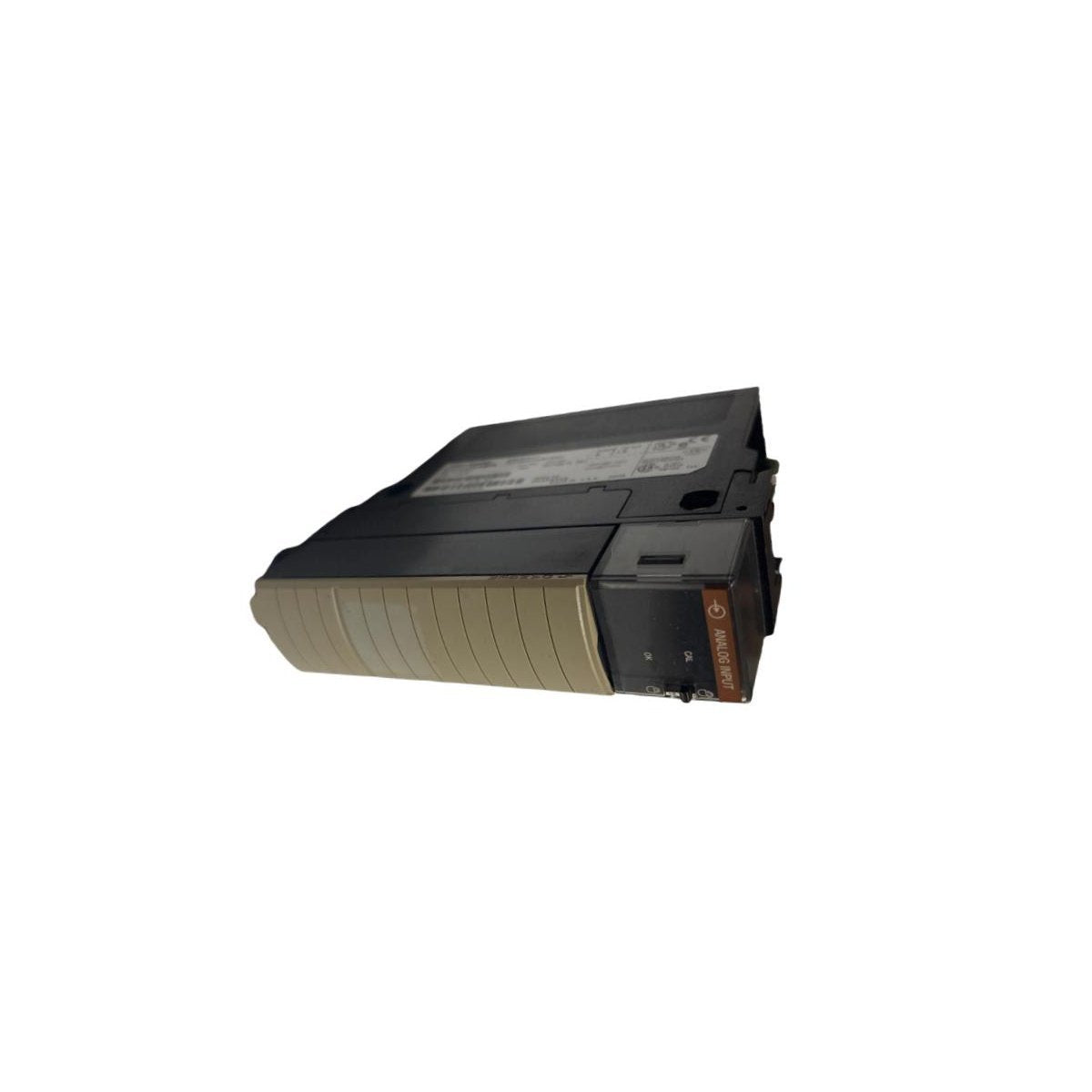

وحدة Allen-Bradley 1756-IF8 هي وحدة إدخال تناظرية عالية الكثافة مصممة لمنصة ControlLogix®. توفر ثمانية مدخلات تفاضلية غير معزولة، مصممة للتفاعل مع أدوات مختلفة من جانب الحقل. من خلال تحويل الإشارات التناظرية عالية الدقة إلى بيانات رقمية، تتيح الوحدة 1756-IF8 لوحدات التحكم Logix5000™ مراقبة وتنظيم متغيرات العملية الحرجة مثل التدفق، درجة الحرارة، الضغط، والمستوى.

باستخدام تحويل متقدم من تناظري إلى رقمي بتقنية Sigma-Delta، تضمن الوحدة 1756-IF8 سلامة إشارة فائقة ورفض الضوضاء. تم بناء هذه الوحدة على تقنية Producer/Consumer، والتي تسمح بإرسال بيانات الإدخال متعددة الوجهات عبر اللوحة الخلفية إلى وحدات تحكم متعددة في وقت واحد. تعزز بنية مشاركة البيانات اللامركزية هذه كفاءة النظام وتقلل من حمل الاتصال على المعالج الرئيسي.

توافق الإشارة والتكوين

تتميز الوحدة 1756-IF8 بتعدد استخداماتها، حيث تدعم نطاقات جهد وتيار متعددة يمكن تهيئتها برمجيًا على أساس كل قناة. هذا يلغي الحاجة إلى وصلات وصل مادية ويبسط عملية التشغيل.

• نطاقات الجهد: ±10 فولت، 0–10 فولت، 0–5 فولت، و 1–5 فولت.

• نطاقات التيار: 0–20 مللي أمبير و 4–20 مللي أمبير.

• التحويل الرقمي: دقة 16 بت توفر دقة عالية للحلقات الحساسة للعملية.

• المعايرة المدمجة: تحول تلقائيًا الأعداد الخام إلى وحدات هندسية (على سبيل المثال، PSI، °C، GPM)، مما يقلل العبء الحسابي على وحدة التحكم.

تتميز الوحدة أيضًا بتشخيصات الأجهزة في الوقت الفعلي، بما في ذلك الكشف عن تجاوز النطاق/أقل من النطاق والتنبيهات العملية (مرتفع/مرتفع جدًا/منخفض/منخفض جدًا). تتيح هذه الميزات للنظام الاستجابة فورًا للأخطاء من جانب الحقل أو انحرافات العملية.

المواصفات الفنية

• الشركة المصنعة: Allen-Bradley (Rockwell Automation)

• رقم الموديل: 1756-IF8

• نوع الوحدة: مدخل تناظري (جهد/تيار)

• المدخلات: 8 قنوات (تفاضلية)

• تيار اللوحة الخلفية (5.1 فولت): 150 مللي أمبير

• تيار اللوحة الخلفية (24 فولت): 40 مللي أمبير

• تبديد الطاقة: 2.3 واط (كحد أقصى)

• التبديد الحراري: 7.84 وحدة حرارية بريطانية/ساعة

• الدقة: 16 بت

• مقاومة الإدخال: >10 ميجا أوم (جهد)، 249 أوم (تيار)

• درجة حرارة التشغيل: 0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت)

• الاهتزاز/الصدمة: 2 جرام عند 10-500 هرتز / 30 جرام في التشغيل

• الأبعاد: 14.5 × 3.5 × 13.0 سم

• الوزن: 0.9 كجم

الصيانة وتكامل النظام

• قابل للتبديل الساخن: يدعم RIUP (الإزالة والإدخال أثناء التشغيل)، مما يسمح بصيانة الأجهزة دون إيقاف تشغيل الهيكل بالكامل.

• توصيل الحقل: يتطلب كتلة طرفية قابلة للإزالة (RTB) ذات 20 أو 36 سنًا، مثل 1756-TBNH أو 1756-TBSH، والتي يجب طلبها بشكل منفصل.

• الترشيح: مرشحات رقمية قابلة للتحديد من قبل المستخدم (50 هرتز، 60 هرتز، 250 هرتز، 500 هرتز) للتخلص من تداخل الضوضاء الكهربائية المحلية.

• توافق الهيكل: متوافق تمامًا مع جميع هياكل سلسلة ControlLogix 1756-A القياسية ومحولات الاتصال لتطبيقات الإدخال/الإخراج عن بعد.
