نظرة عامة على المنتج

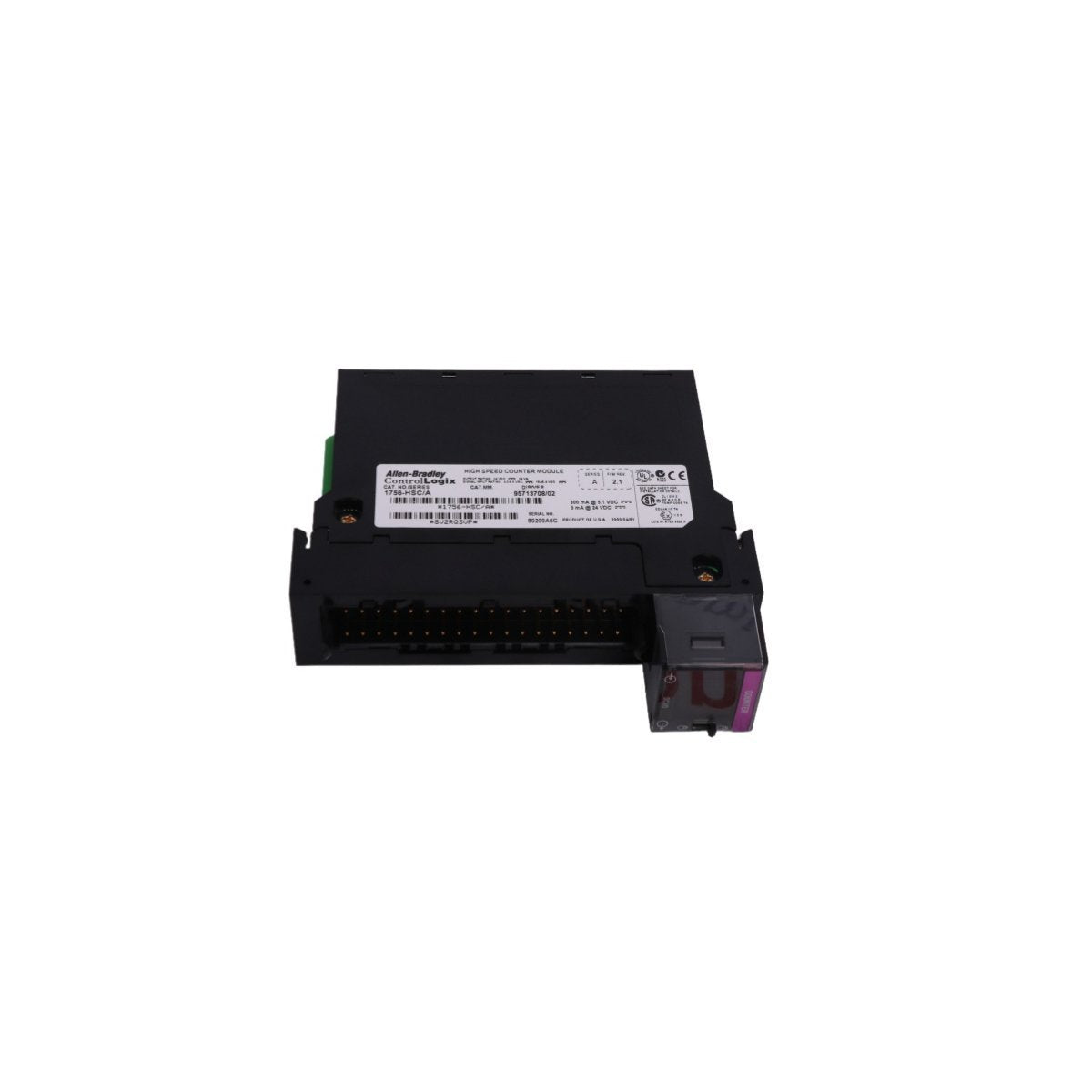

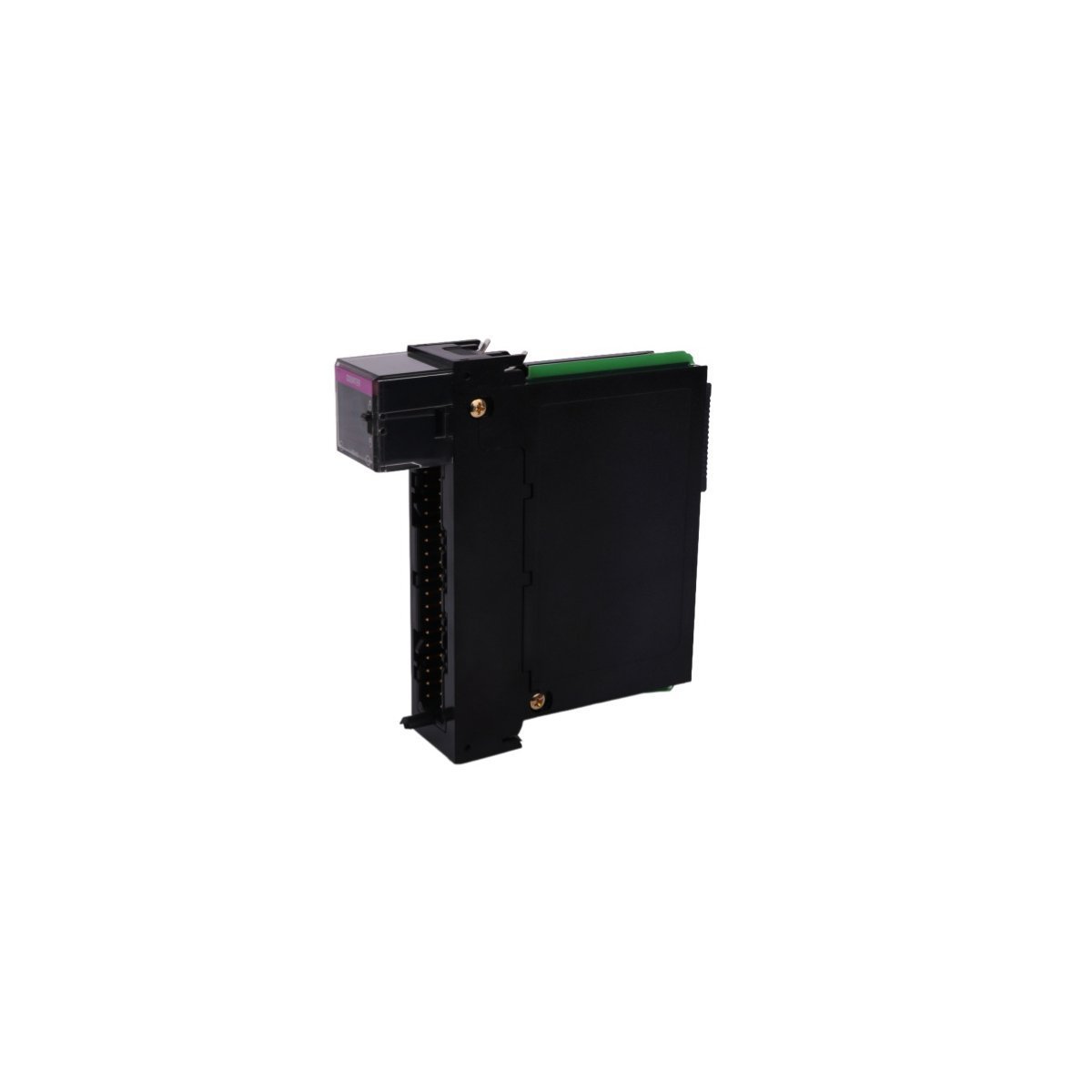

وحدة Allen-Bradley 1756-HSC هي وحدة متخصصة عالية الأداء لمعالجة النبضات، مصممة لمنصة ControlLogix®. تُعد واجهة بالغة الأهمية للتطبيقات الصناعية عالية السرعة التي تتطلب عد إشارات سريعًا يتجاوز قدرات وحدات الإدخال الرقمية القياسية. عن طريق إزاحة مهام العد من وحدة المعالجة المركزية الرئيسية، تضمن الوحدة 1756-HSC أوقات استجابة محددة ودقة تحت المللي ثانية لمراقبة المواقع، وقياس التدفق، واستشعار السرعة.

تتميز هذه الوحدة بقناتين مستقلتين قادرتين على التعامل مع المدخلات عالية التردد من مجموعة متنوعة من المصادر، بما في ذلك المشفرات المتزايدة ومفاتيح التقارب. تُعد مكونًا أساسيًا للقطاعات التي تعتمد بشكل كبير على الحركة مثل التعبئة والتغليف عالية السرعة، ومراقبة سرعة التوربينات، والمناولة الدقيقة للمواد. تم تحسين بنيتها للمزامنة في الوقت الفعلي مع وحدات ControlLogix 1756 الأخرى عبر اللوحة الخلفية للشاسيه، مما يوفر تدفقًا سلسًا لبيانات النبض إلى وحدة التحكم.

أوضاع التشغيل وتكامل المستشعرات

تم تصميم الوحدة 1756-HSC لتحقيق التنوع، مع دعم تكوينات العد المتعددة بما في ذلك وضع المشفر (X1، X2، أو X4)، وعداد، ووضع الفترة/المعدل. يسمح هذا للوحدة بالتكيف مع متطلبات الحقول المتنوعة، من تراكم النبضات البسيط إلى فك تشفير الإشارات التربيعية المعقدة لتتبع الحركة ثنائية الاتجاه.

• توافق المشفر: محسّن للمشفرات المتزايدة من سلسلة Allen-Bradley 845 وغيرها من المشفرات التربيعية التفاضلية أو ذات الطرف الواحد.

• دعم التقارب والكهرباء الضوئية: يتصل مباشرة مع مستشعرات التقارب ثلاثية الأسلاك DC من Bulletin 872 ومستشعرات PHOTOSWITCH® من السلسلة 10,000.

• مرونة الإشارة: يستوعب مستويات الإدخال 5 فولت و12/24 فولت DC، مما يضمن التوافق مع مجموعة واسعة من الأجهزة الصناعية لتوليد النبضات.

توفر الوحدة أربعة مخرجات مدمجة يمكن تهيئتها للتشغيل بناءً على قيم العد المحددة مسبقًا. تسمح هذه المخرجات على مستوى الأجهزة بإجراءات تحكم شبه فورية - مثل تشغيل صمام كهرومغناطيسي أو إيقاف محرك - دون انتظار دورة فحص PLC، مما يقلل بشكل كبير من زمن الاستجابة للنظام في العمليات ذات الأهمية الزمنية.

المواصفات الفنية

• الشركة المصنعة: آلن برادلي (روكويل أوتوميشن)

• رقم الموديل: 1756-HSC

• نوع الوحدة: عداد عالي السرعة

• قنوات الإدخال: 2 (كل واحدة تدعم النبضات A، B، و Z)

• تردد العداد: 1 ميجاهرتز (وضع العداد)، 250 كيلوهرتز (وضع المشفر X4)

• المخرجات: 4 محمية إلكترونيًا (مصدرية)

• تيار اللوحة الخلفية (5.1 فولت DC): 300 مللي أمبير

• تيار اللوحة الخلفية (24 فولت DC): 3 مللي أمبير

• درجة حرارة التشغيل: من 0 درجة مئوية إلى 60 درجة مئوية (من 32 درجة فهرنهايت إلى 140 درجة فهرنهايت)

• جهد العزل: 250 فولت (مستمر)، نوع عزل أساسي

• الوزن: 0.2 كجم (0.44 رطل)

• الأبعاد: 14.5 × 3.5 × 14.4 سم

خصائص الأداء

• المخرجات السريعة للأجهزة: مخرجات موصلة مباشرة تقلل من الوقت بين الوصول إلى نقطة تعيين العد والإجراء التحكمي الناتج.

• الترشيح على اللوحة: تساعد المرشحات الرقمية القابلة للتهيئة على التخلص من الضوضاء الكهربائية وارتداد التلامس، مما يضمن سلامة العد في البيئات القاسية.

• قابلة للتبديل الساخن: تدعم "الإزالة والإدخال أثناء التشغيل" (RIUP)، مما يسمح بصيانة النظام دون إيقاف كامل للعملية.

• التخزين غير المتطاير: يتم تخزين معلمات التكوين داخل وحدة التحكم وتنزيلها إلى الوحدة، مما يبسط استبدال الأجهزة.
