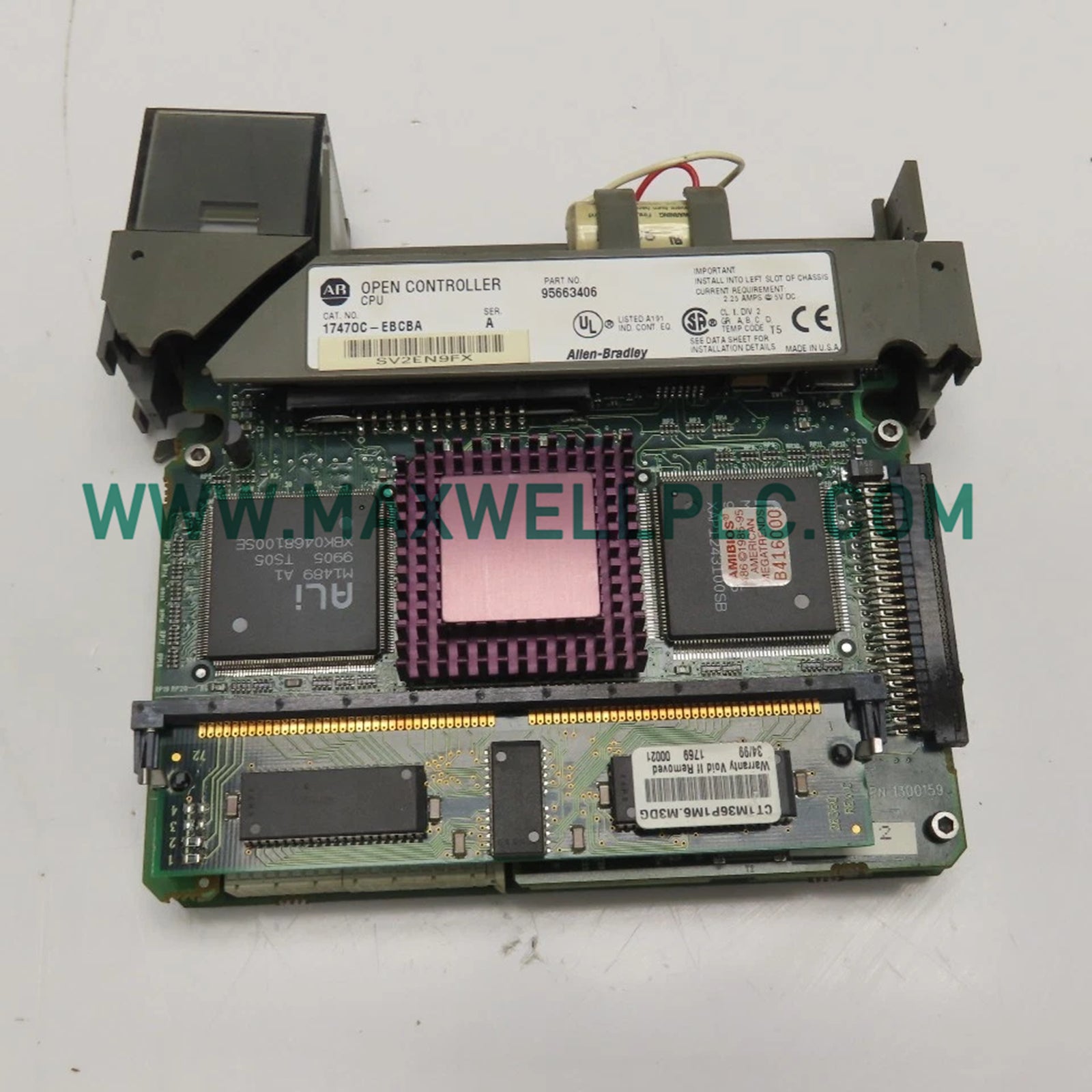

يعمل وحدة التحكم المفتوحة Allen-Bradley 1747OC-EBCBA، والمفهرسة أيضًا باسم 1747OCEBCBA Open Controller CPU، كمكون مادي مخصص للمعالجة المركزية وتنفيذ التحكم في النظام ضمن شبكات بنية SLC 500.

تحليل تسمية لاحقة النموذج

• 1747OC-EBCBA: تسمية كتالوج قياسية تشير إلى وحدة معالجة مركزية لوحدة تحكم مفتوحة مزودة بتخصيص ذاكرة متطايرة مدمجة وتنظيم طاقة اللوحة الخلفية.
• 1747OCEBCBA: رمز جزء مخزون بديل يمثل نفس تكوين الأجهزة المادية للمعالجة.
• Open Controller CPU: تحدد بنية محرك المعالجة المعيارية المحسّنة لإدخال فتحة الهيكل وعمليات المنطق الصناعية متعددة المهام.

المواصفات الفنية

معلمات ناقل اللوحة الخلفية واتصالات الشبكة

ينظم المعالج سرعة اتصال ناقل اللوحة الخلفية وتوافق فلاش البرامج الثابتة عبر مجموعات الرفوف المتصلة. يعتمد توسيع كثافة الإدخال/الإخراج على عنونة الفتحات الدقيقة مع الحفاظ على تزامن شبكة حتمي مع وحدات الإدخال والإخراج الموزعة. تتطلب متطلبات تحميل تيار اللوحة الخلفية الالتزام الصارم بميزانيات طاقة النظام، وتتطلب 2.25 أمبير عند 5 فولت تيار مستمر مباشرة من واجهة ناقل الهيكل للحفاظ على سلامة الإشارة التشغيلية.

معلومات طلب الحزمة

• 1 × وحدة الأجهزة لوحدة المعالجة المركزية Allen-Bradley 1747OC-EBCBA Open Controller CPU
• 1 × مجموعة فتحة تكوين وحدة ذاكرة الوصول العشوائي (RAM) المدمجة
• 1 × غلاف حماية طرفي وغطاء تشخيصي

إرشادات التركيب والتركيب الفيزيائية

• وضع فتحة الهيكل: أدخل وحدة المعالجة المركزية حصريًا في الفتحة الموجودة في أقصى يسار الهيكل المخصص للمحاذاة الصحيحة مع موصلات ناقل اللوحة الخلفية للنظام.
• الحماية البيئية: حافظ على درجات حرارة تشغيل محيطة تتراوح بين 0 درجة مئوية و 60 درجة مئوية مع الحفاظ على مستويات الرطوبة النسبية ضمن حدود 5٪ إلى 95٪ غير المتكثفة.
• وصلات مصدر الطاقة: قم بتوصيل مصدر الطاقة الخارجي 24 فولت تيار مستمر بالأطراف المخصصة للمعالج باستخدام موصلات نحاسية بالحجم المناسب لتقليل انخفاض الجهد.
• بروتوكولات التأريض: قم بتثبيت أجهزة تركيب الهيكل مباشرة بنقطة تأريض هيكلية منخفضة المعاوقة لقمع التداخل الكهرومغناطيسي.

الأسئلة الشائعة

• هل تدعم وحدة المعالجة المركزية هذه الإدخال والإزالة السريعة تحت التشغيل؟
  • لا، إدخال أو إزالة 1747OC-EBCBA أثناء تنشيط طاقة اللوحة الخلفية للهيكل يمكن أن يتسبب في أعطال كهربائية وتلف الدوائر الداخلية.
• ما هي فتحة الهيكل المحددة المطلوبة لتركيب وحدة المعالجة المركزية هذه؟
  • يجب تثبيت الوحدة بدقة في الفتحة اليسرى من مجموعة رف SLC 500 المتوافقة.
• ما هو متطلب الطاقة الدقيق المسحوب من ناقل اللوحة الخلفية؟
  • تسحب الوحدة حمل تيار مستمر يبلغ 2.25 أمبير عند 5 فولت تيار مستمر من اللوحة الخلفية للهيكل.
• ما هو مستوى الجهد المطلوب لإدخال طاقة وحدة التحكم الخارجية؟
  • تعمل الأجهزة باستخدام مصدر طاقة خارجي مخصص 24 فولت تيار مستمر متصل مباشرة بأطراف الوحدة.
• كيف يتم توسيع ذاكرة برنامج المستخدم في هذا الطراز المحدد من الأجهزة؟
  • تدعم ذاكرة النظام سعة ذاكرة الوصول العشوائي (RAM) القابلة للتكوين التي تتراوح من 64 ميجابايت حتى 256 ميجابايت اعتمادًا على متطلبات التطبيق.
• هل يتم دعم تحديثات البرامج الثابتة من خلال واجهات اتصالات الشبكة؟
  • نعم، يتيح توافق فلاش البرامج الثابتة تحديثات النظام عبر محطات البرمجة المتصلة دون استبدال مكونات الأجهزة المادية.
• ما هو نطاق الرطوبة البيئية المسموح به أثناء التشغيل؟
  • تعمل الوحدة بشكل موثوق ضمن مستويات رطوبة نسبية تتراوح من 5٪ إلى 95٪ تحت ظروف غير متكثفة.
• كيف يجب حماية الوحدة من درجات حرارة التشغيل القصوى؟
  • تأكد من وجود مساحة عمودية كافية داخل العلبة الكهربائية للسماح بالتبريد الحراري الطبيعي المستمر عبر غلاف الوحدة.
