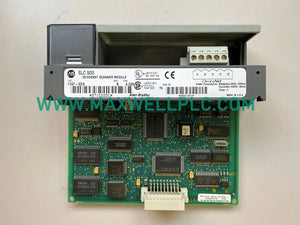

يعمل Allen-Bradley 1746-SDN، والمُفهرس أيضًا باسم وحدة الماسح الضوئي 1746-SDN DeviceNet، كمكون أجهزة مخصص لإدارة واجهة شبكة DeviceNet ضمن معماريات نظام SLC 500. تشغل الوحدة فتحة واحدة في هيكل SLC 500، وتعمل كجسر اتصال بين اللوحة الخلفية وعقد DeviceNet الميدانية الخارجية. تقوم بتنفيذ المسح المستمر لبيانات الإدخال/الإخراج، وتوجيه الرسائل العابرة، وإدارة حالة الجهاز، وتتصل مباشرة بوحدات التحكم SLC 5/02 أو الأحدث بسرعات نقل شبكة تصل إلى 125 كيلوبت في الثانية.

تكوين الوحدة ومصفوفة التوافق

• 1746: تخصيص هيكل منصة نظام SLC 500 المعيارية المستندة إلى الرفوف.
• SDN: معمارية واجهة ماسح ضوئي DeviceNet بفتحة واحدة.
• دعم وحدة التحكم: توافق كامل للوحة الخلفية مع وحدات التحكم Allen-Bradley SLC 5/02 و 5/03 و 5/04 و 5/05.
• وظائف التمرير: تدعم التمرير البرمجي المباشر لتكوين الجهاز الميداني ومراقبة معلمات العقدة.

مواصفات الأجهزة النظامية

نقل اللوحة الخلفية وتزامن الشبكة الصناعية

تقوم وحدة الماسح الضوئي بربط إدخال/إخراج عقدة DeviceNet الميدانية مباشرة بجدول بيانات معالج SLC عبر ناقل اللوحة الخلفية 1746. من خلال الحفاظ على توافق صارم لبرامج الفلاش عبر مراجعات وحدة التحكم، تبسط الوحدة تحديثات أجهزة الشبكة دون تبديل الأجهزة. تسهل معمارية برنامج تشغيل اللوحة الخلفية ربط البيانات بسلاسة عبر شبكات EtherNet/IP المحددة عندما تكون متصلة عبر معالجات SLC، مما يحسن قياس كثافة إدخال/إخراج النظام ويحافظ على معدلات مسح منخفضة التأخير عبر جميع عقد الشبكة المكونة.

محتويات التسليم القياسية

• 1 × وحدة الماسح الضوئي Allen-Bradley 1746-SDN DeviceNet
• 1 × موصل طرفي DeviceNet قابل للتوصيل ذو 5 سنون مفتوح النمط
• 1 × دليل تعليمات التثبيت المطبوع

إرشادات تركيب كابلات الحقل والتركيب

• تركيب فتحة الهيكل
  • افصل الطاقة عن هيكل SLC 500 قبل إدخال أو إزالة وحدة الماسح الضوئي من فتحة الرف.
  • قم بمحاذاة لوحة الدائرة مع قضبان التوجيه في الهيكل وادفع بقوة حتى يتم تثبيت المزاليج العلوية والسفلية.
• توصيل ناقل DeviceNet
  • قم بتوصيل كابل DeviceNet ذو 5 أسلاك بالكتلة الطرفية الأمامية باتباع تعيينات دبابيس الإشارة/الطاقة المرمزة بالألوان القياسية.
  • قم بتركيب مقاومات إنهاء 121 أوم، 1/4 وات عبر الأطراف المادية للخط الرئيسي لمنع انعكاس الإشارة.

الأسئلة الشائعة

• ما هي معالجات SLC 500 المتوافقة مع وحدة الماسح الضوئي 1746-SDN؟

  الوحدة متوافقة مع معالجات Allen-Bradley SLC 5/02، 5/03، 5/04، و 5/05 التي تعمل ببرامج ثابتة قياسية.

• ما هو التيار الذي تسحبه وحدة 1746-SDN من اللوحة الخلفية لـ SLC؟

  تسحب الوحدة 500 مللي أمبير (0.5 أمبير) مباشرة من سكة إمداد الطاقة المنطقية باللوحة الخلفية 5 فولت تيار مستمر.

• هل تدعم وحدة 1746-SDN التبديل السريع داخل هيكل يعمل بالطاقة؟

  لا، تتطلب معمارية اللوحة الخلفية لـ SLC 500 أن تكون طاقة النظام مطفأة قبل إزالة الوحدات أو إدخالها.

• هل يمكن تكوين أجهزة DeviceNet الميدانية عبر وحدة 1746-SDN؟

  نعم، تدعم الوحدة تمرير الرسائل، مما يسمح لأدوات مثل RSNetWorx بتكوين العقد عبر اللوحة الخلفية.

• ما هو معدل نقل البيانات المدعوم على منفذ اتصال DeviceNet؟

  تدعم الوحدة معدلات بيانات DeviceNet القياسية، وتعمل بسرعة 125 كيلوبت في الثانية لاتصالات الشبكة الميدانية الأساسية.

• كيف يتم عرض حالة الشبكة وأخطاء تشخيص العقدة على الوحدة؟

  تتميز اللوحة الأمامية بشاشة رقمية من رقمين بالإضافة إلى مؤشرات LED للحالة لتشخيص الوحدة والشبكة والعقدة.

• هل تتطلب وحدة 1746-SDN طاقة خارجية على منفذ DeviceNet؟

  نعم، يتطلب منفذ شبكة DeviceNet طاقة ناقل خارجية 24 فولت تيار مستمر لتشغيل دوائر الإرسال والاستقبال الشبكية.

• ما هو تصنيف درجة حرارة التخزين لأجهزة 1746-SDN؟

  الوحدة مصنفة للتخزين الآمن في بيئات درجة الحرارة المحيطة التي تتراوح من -40 إلى +85 درجة مئوية.
