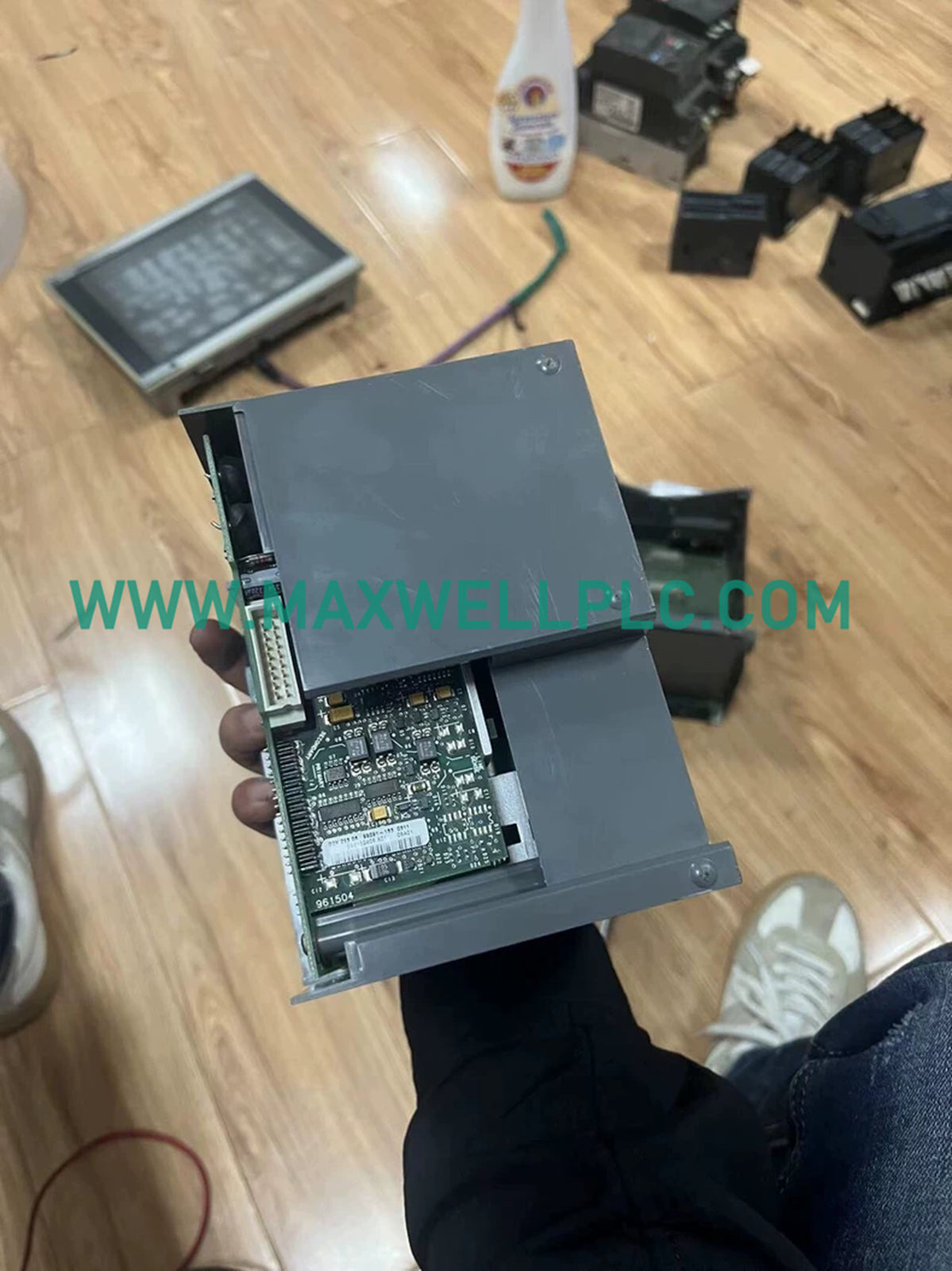

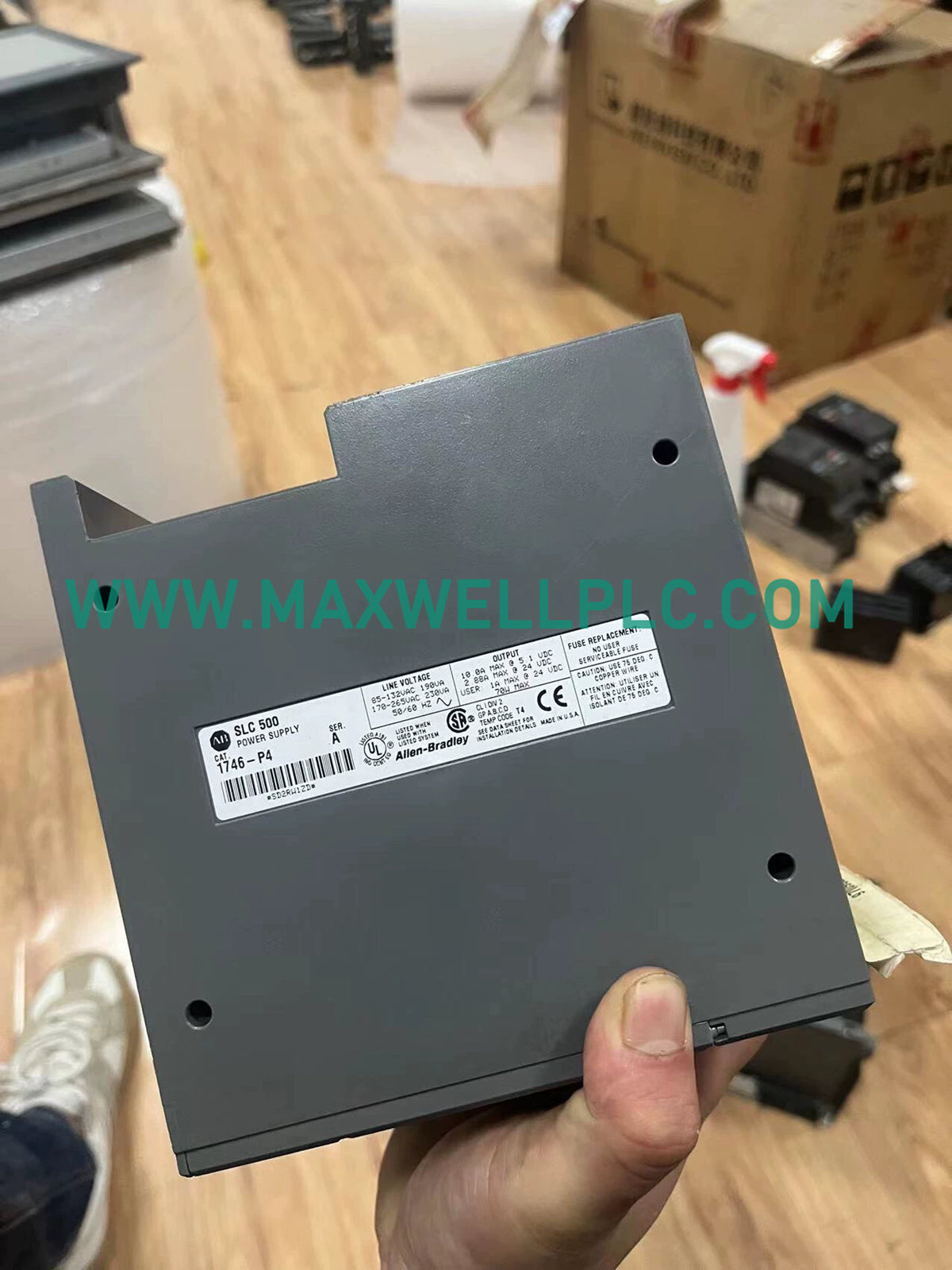

يعمل Allen-Bradley 1746-P4، المصنف أيضًا باسم وحدة تزويد الطاقة 1746-P4 SLC 500، كمكون مخصص لتحويل الطاقة لتلبية متطلبات اللوحة الخلفية وطاقة المجال ضمن منصات التحكم SLC 500.

نظرة عامة على تكوين النموذج

1746-P4 هي وحدة تزويد طاقة SLC 500 مصممة لتوفير توزيع طاقة تيار مستمر منظم لتشغيل معالج SLC وهيكل الإدخال/الإخراج. تقبل الوحدة إدخالًا من 120 إلى 220 فولت تيار متردد وتوفر طاقة للوحة الخلفية من خلال هيكل رف SLC 500.

المواصفات الفنية

خصائص توزيع الطاقة SLC 500

يوفر 1746-P4 تحويل طاقة الهيكل لوحدة المعالجة المركزية ووحدات الإدخال/الإخراج SLC 500. ينظم مزود الطاقة مستويات خرج التيار المستمر لناقل اللوحة الخلفية، ويدعم اتصال المعالج وتشغيل الوحدة.

تستخدم بنية SLC 500 توزيعًا محددًا لطاقة اللوحة الخلفية. يجب مطابقة سعة التيار 1746-P4 مع تحميل وحدة المعالج والإدخال/الإخراج المثبتة للحفاظ على التشغيل الصحيح للنظام.

توافق البرامج الثابتة واللوحة الخلفية

تستخدم منصة SLC 500 هياكل اتصال ثابتة للوحة الخلفية بين المعالجات ومصادر الطاقة ووحدات الإدخال/الإخراج. لا يوفر 1746-P4 وظائف البرامج الثابتة ولكنه يدعم المتطلبات الكهربائية لتكوينات الأجهزة SLC 500.

يتطلب تصميم النظام التحقق من حسابات حمل اللوحة الخلفية واستهلاك تيار الوحدة ومتطلبات طاقة الهيكل قبل التثبيت.

معلومات الطلب

• 1 × وحدة تزويد طاقة Allen-Bradley 1746-P4 SLC 500
• 1 × مجموعة غطاء مزود الطاقة
• 1 × دائرة تحويل الطاقة المثبتة في المصنع
• يتطلب تركيب هيكل SLC 500 متوافق بشكل منفصل

إرشادات التثبيت الميداني

توصيل الطاقة

• تحقق من نطاق جهد الإدخال للتيار المتردد قبل تطبيق الطاقة.
• قم بإزالة طاقة الإدخال قبل تثبيت أو إزالة الوحدة.
• تأكد من قطبية أسلاك الأطراف وشد التوصيل قبل بدء التشغيل.

تثبيت اللوحة الخلفية

• قم بتثبيت الوحدة في موضع مزود الطاقة المحدد في هيكل SLC 500.
• تحقق من متطلبات تيار المعالج ووحدة الإدخال/الإخراج مقابل سعة الطاقة المتاحة.
• تأكد من التوصيل الميكانيكي الصحيح مع موصلات الهيكل.

الصيانة الكهربائية

• افحص أطراف الطاقة بحثًا عن ارتفاع درجة الحرارة أو الارتخاء الميكانيكي.
• حافظ على تأريض الخزانة وفقًا لمعايير التحكم الصناعي.
• راقب تحميل النظام عند إضافة وحدات إدخال/إخراج إضافية.

الأسئلة المتكررة

• ما نطاق جهد الإدخال الذي يدعمه 1746-P4؟

يقبل 1746-P4 طاقة إدخال من 120 إلى 220 فولت تيار متردد لتشغيل نظام SLC 500.

• ما تيار اللوحة الخلفية الذي يوفره 1746-P4 عند 5 فولت تيار مستمر؟

توفر الوحدة ما يصل إلى 10 أمبير تيار للوحة الخلفية عند 5 فولت تيار مستمر للوحدات SLC 500 المتصلة.

• هل يوفر 1746-P4 خرج 24 فولت تيار مستمر؟

نعم. توفر الوحدة نطاق جهد خرج من 18 إلى 30 فولت تيار مستمر بسعة تيار 24 فولت تيار مستمر.

• ما تصنيف تيار الاندفاع لمصدر الطاقة؟

تيار الاندفاع المحدد لـ 1746-P4 هو 45 أمبير أثناء تطبيق الطاقة.

• هل يمكن تثبيت 1746-P4 في أي موضع SLC 500؟

لا. يجب تثبيت الوحدة وفقًا لتكوين مزود الطاقة لهيكل SLC 500.

• هل يحتوي 1746-P4 على برامج ثابتة قابلة للبرمجة؟

لا. الوحدة عبارة عن جهاز مزود طاقة ولا تقوم بتنفيذ برامج ثابتة للتطبيق.

• ما الذي يجب التحقق منه قبل استبدال مزود الطاقة؟

تحقق من متطلبات إدخال التيار المتردد وتوافق الهيكل وإجمالي تحميل تيار اللوحة الخلفية قبل الاستبدال.

• هل يدعم 1746-P4 التبديل السريع (hot swapping)؟

لم يتم تحديد التبديل السريع. يجب إزالة الطاقة قبل التثبيت أو الإزالة.
