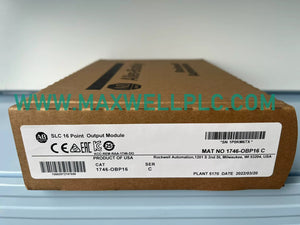

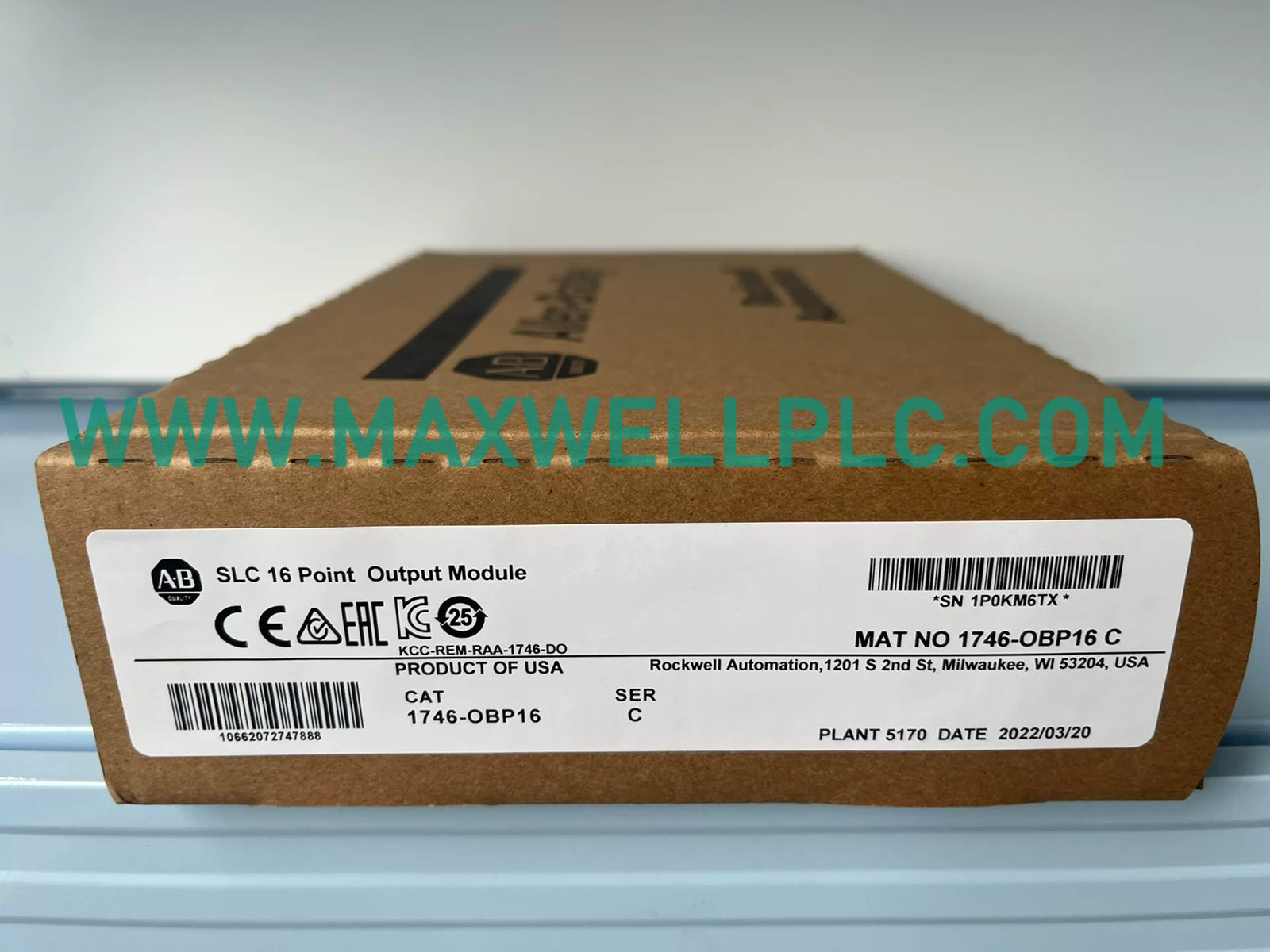

1746-OBP16 وحدة إخراج تيار مستمر عالية التيار من سلسلة ألين برادلي SLC 500
Allen-Bradley

1746-OBP16 وحدة إخراج تيار مستمر عالية التيار من سلسلة ألين برادلي SLC 500

SKU: 1746-OBP16 متوفر في المخزون
  • الأبعاد: ١٢.٧ × ٥.١ × ١٥.٢ سم
  • بلد المنشأ: USA
  • الدفع: تحويل بنكي، ويسترن يونيون
  • ميناء الشحن: شيامن
1 years warranty
Delivery time: 3-7 business days
Free 30 days return

Help

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تصميم Allen-Bradley 1746-OBP16 (وحدة الإخراج DC عالية التيار ذات المصدر 1746-OBP16) خصيصًا لتبديل حمل التيار المستمر (DC) عالي التيار في نظام التحكم SLC 500، ويوفر تنفيذًا مباشرًا للإخراج المادي من خلال 16 قناة تيار مستمر من نوع المصدر.

تكوين النموذج

1746-OBP16 هي وحدة إخراج رقمية مصممة لأنظمة هيكل Allen-Bradley SLC 500. توفر الوحدة ستة عشر مخرجًا تيار مستمر مصدرًا بمدى إمداد يتراوح من 20.4 إلى 26.4 فولت تيار مستمر، وتدعم التحكم في الأجهزة الميدانية ذات التيار العالي مقارنة بوحدات الإخراج القياسية ذات التيار المنخفض.

المواصفات الفنية

المعلمة المواصفات
النموذج 1746-OBP16
العلامة التجارية Allen-Bradley
نوع المنتج وحدات إخراج تيار مستمر عالية التيار
السلسلة SLC 500
المنشأ الولايات المتحدة الأمريكية
الوزن 0.3 كجم
أبعاد الشحن 12.7 × 5.1 × 15.2 سم
درجة حرارة التشغيل غير محددة في البيانات المتاحة
استهلاك الطاقة تيار اللوحة الخلفية: 250 مللي أمبير عند 5 فولت تيار مستمر
تكوين الإخراج 16 مخرج تيار مستمر مصدري
نطاق جهد الخرج 20.4 إلى 26.4 فولت تيار مستمر
تيار الخرج 1.5 أمبير أو 1 أمبير لكل مخرج
أقصى تيار للوحدة 6.4 أمبير
نوع الخرج خرج ترانزستور مصدري
واجهة اللوحة الخلفية اللوحة الخلفية لهيكل SLC 500

واجهة التحكم SLC 500

يتصل 1746-OBP16 عبر ناقل اللوحة الخلفية لـ SLC 500 ويتلقى أوامر الإخراج من جدول صورة إخراج المتحكم. تقوم الوحدة بتحويل حالات منطق المعالج إلى إشارات تبديل تيار مستمر للأجهزة الميدانية المتصلة.

تستخدم منصة SLC 500 معالجة إدخال/إخراج قائمة على المسح الحتمي. يتم مزامنة تحديثات الإخراج مع تسلسل مسح المتحكم، مما يسمح بتوقيت يمكن التنبؤ به للتحكم في المشغلات المنفصلة.

هندسة التحكم الصناعي

يستخدم نظام Allen-Bradley SLC 500 توسيع الإدخال/الإخراج المعياري لتوسيع سعة التحكم الرقمي. يدعم 1746-OBP16 توسيع كثافة الإدخال/الإخراج من خلال توفير ستة عشر نقطة إخراج ضمن فتحة هيكل واحدة.

يتم تكوين الوحدة من خلال إعداد الأجهزة للمعالج وبرنامج التطبيق. تتم إدارة توافق البرامج الثابتة بواسطة منصة التحكم SLC المثبتة وبيئة البرامج.

معلومات الطلب

  • 1 × وحدة إخراج تيار مستمر عالية التيار من نوع Allen-Bradley 1746-OBP16
  • متوافق مع أنظمة هيكل Allen-Bradley SLC 500
  • يتضمن أجهزة إخراج تيار مستمر من نوع المصدر ذات 16 نقطة مدمجة
  • لا يتم تضمين كتل الأطراف وملحقات الأسلاك الميدانية ما لم يتم تحديد ذلك

إرشادات التثبيت الميداني

تثبيت الوحدة

  • قم بإزالة طاقة الهيكل قبل تثبيت الوحدة أو إزالتها.
  • أدخل الوحدة في فتحة هيكل SLC 500 المتاحة.
  • تأكد من أن موضع الوحدة يطابق عنوان الإدخال/الإخراج المكون.

الأسلاك الميدانية

  • قم بتوصيل أحمال التيار المستمر وفقًا لمتطلبات أسلاك الإخراج المصدري.
  • تحقق من قطبية مصدر الطاقة الخارجي قبل تنشيط المخارج.
  • حافظ على أسلاك الإخراج مفصولة عن كابلات الإشارة التناظرية الحساسة.
  • تأكد من بقاء تيار الحمل ضمن التصنيفات المحددة للخرج.

الأسئلة المتكررة

  • كم عدد نقاط الإخراج المتاحة في 1746-OBP16؟

    توفر الوحدة 16 قناة إخراج تيار مستمر من نوع المصدر للاتصال بأحمال تيار مستمر خارجية.

  • ما نوع المخرجات التي تستخدمها 1746-OBP16؟

    تستخدم الوحدة مخرجات ترانزستور تيار مستمر من نوع المصدر مصممة لتبديل أجهزة التيار المستمر الميدانية.

  • ما هو نطاق الجهد الذي تدعمه هذه الوحدة؟

    نطاق جهد التشغيل المحدد هو 20.4 إلى 26.4 فولت تيار مستمر لتشغيل خرج المصدر.

  • ما هو الحد الأقصى لتيار خرج الوحدة؟

    تدعم الوحدة تيار خرج إجمالي يبلغ 6.4 أمبير عبر قنوات الإخراج.

  • ما هو متطلب تيار اللوحة الخلفية؟

    تتطلب الوحدة 250 مللي أمبير من اللوحة الخلفية لهيكل SLC 500 عند 5 فولت تيار مستمر.

  • هل يمكن لـ 1746-OBP16 تبديل أحمال التيار المتردد؟

    لا. الوحدة مصممة لمخرجات تيار مستمر من نوع المصدر وليست وحدة خرج مرحل تيار متردد.

  • هل تتطلب الوحدة أسلاك اتصال منفصلة؟

    لا. يتم إجراء اتصال بيانات الإخراج من خلال اتصال اللوحة الخلفية لهيكل SLC 500.

  • هل يتم دعم التبديل السريع لهذه الوحدة؟

    يجب تثبيت الوحدة أو إزالتها فقط بعد إزالة طاقة الهيكل وفقًا لإجراءات SLC 500.
