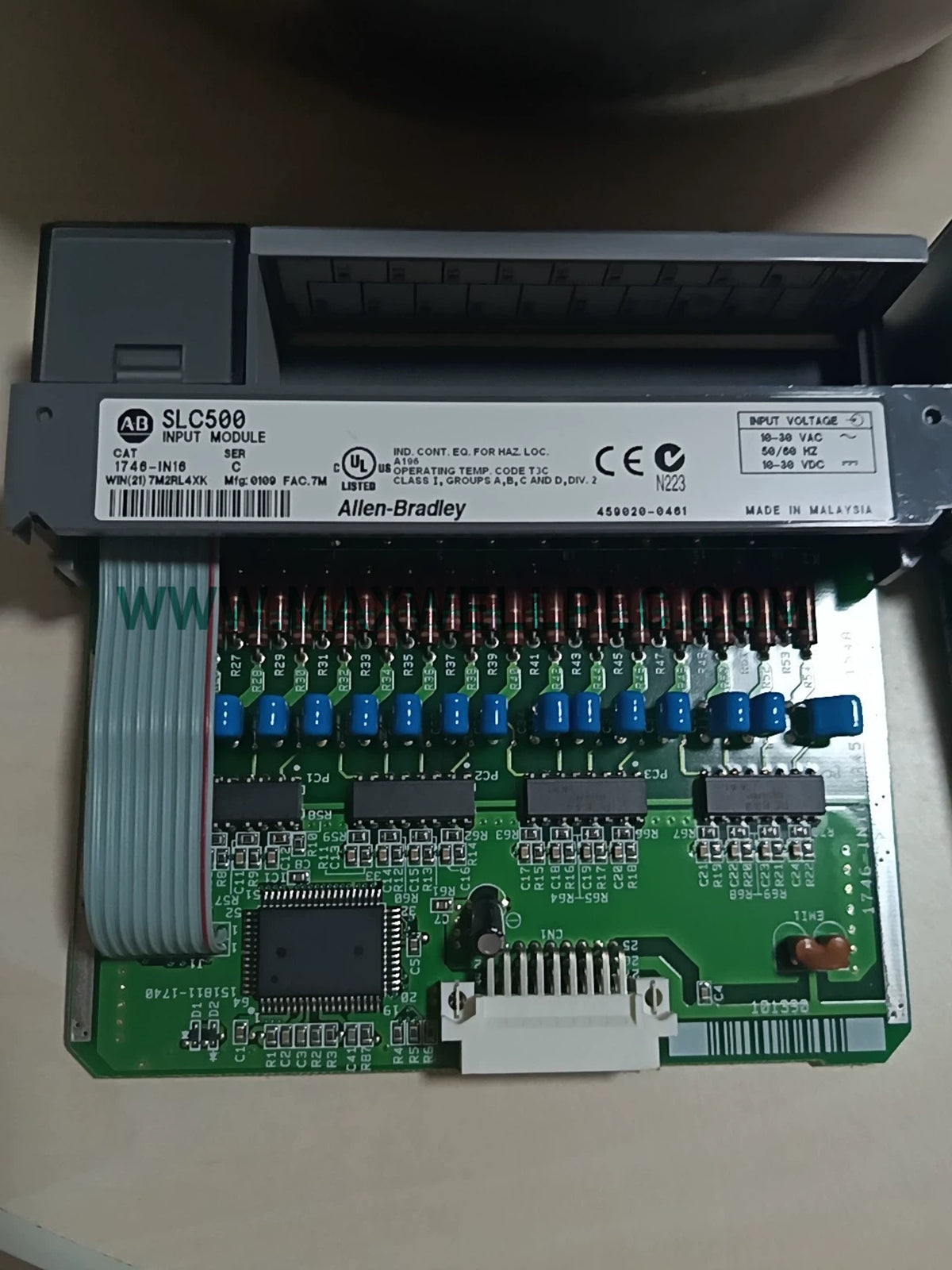

صُممت وحدة الإدخال Allen-Bradley 1746-IN16/C (1746-IN16) لمعالجة الإشارات المنفصلة متعددة القنوات داخل هيكل التحكم المعياري، وتوفر تنفيذًا ماديًا وكهربائيًا مباشرًا.

توضيح اللاحقة ومصفوفة النموذج

• سلسلة المنصة: بنية رف Allen-Bradley SLC 500 المعيارية.
• معرف كتالوج القطعة: 1746-IN16 يشير إلى تكوين إدخال رقمي من 16 نقطة يعمل بجهد اسمي 24 فولت تيار متردد/تيار مستمر.
• لاحقة مراجعة الأجهزة: المراجعة /C تشير إلى تحديث معلمات تصميم اللوحة وتوافق قطع الغيار بالنسبة للإصدارات الأساسية السابقة.

مواصفات الأجهزة

وحدة التحكم الصناعية وهندسة الشبكة

ينفذ الجهاز المدمج اكتساب الحالة الرقمية عالي السرعة من خلال الاستفادة من تراخيص سرعة الاتصال بالناقل الخلفي للحفاظ على تزامن الشبكة الحتمي عبر رفوف النظام. يضمن توافق البرامج الثابتة المتوافقة مع الفلاش التكامل السلس مع أدوات التكوين الحديثة، بينما يدعم التوسع الديناميكي لكثافة الإدخال/الإخراج طوبولوجيا المستشعر الموسعة دون إدخال زمن انتقال المعالجة.

محتويات حزمة التسليم

• وحدة إدخال Allen-Bradley 1746-IN16/C واحدة
• موصل كتلة طرفية أمامية قابلة للإزالة
• ورقة وثائق فنية للأجهزة

إرشادات التركيب في الموقع

• تحديد فتحة الهيكل: أدخل تجميع لوحة الدائرة المطبوعة بإحكام في أي فتحة إدخال/إخراج متاحة من هيكل SLC 500، مع ضمان المحاذاة الصحيحة مع موصلات حافة اللوحة الخلفية قبل تثبيت مسامير التثبيت.
• فصل أسلاك الإشارة: قم بتوجيه جميع خطوط مستشعر المجال الواردة بعيدًا عن قنوات الطاقة عالية الجهد ومحركات المحركات لمنع الاقتران الكهرومغناطيسي وتبديل الحالة الزائف.
• التحقق من عزم ربط الأطراف: تأكد من أن جميع أطراف اللولب على الكتلة القابلة للإزالة مربوطة بإحكام على الموصلات النحاسية المجردة لمنع التلامس الكهربائي المتقطع أثناء الاهتزاز.

استفسارات هندسية متقدمة

• س: كيف تتعامل حواجز العزل البصري مع مصادر إشارة الإدخال المختلطة من التيار المتردد والتيار المستمر عبر بنوك منفصلة؟

  ج: تتميز كل قناة إدخال بدارات اقتران ضوئي مستقلة توفر عزلًا عاليًا للعزل الكهربائي بين أجهزة المجال ومنطق اللوحة الخلفية الداخلية بجهد 5 فولت تيار مستمر، مما يمنع حلقات التأريض بغض النظر عما إذا كانت مصادر التيار المتردد أو التيار المستمر مطبقة.

• س: ما هي النتيجة الكهربائية الأساسية لتطبيق جهود إدخال تتجاوز النطاق الأقصى المحدد؟

  ج: يمكن أن تؤدي ظروف الجهد الزائد التي تتجاوز الحد الأقصى المقدر إلى تشبع مراحل تصفية الإدخال وتسبب تدهورًا حراريًا للمقاومات المحددة الداخلية، مما قد يؤدي إلى تدمير مرحلة الاقتران الضوئي إذا استمر ذلك.

• س: هل يمكن للوحدة التعامل مع قطارات النبض عالية التردد من المشفرات سريعة المفعول دون تشويه الإشارة؟

  ج: لا، تم تصميم هذه الوحدة للإشارة إلى الحالة المنفصلة القياسية وإغلاق التلامس منخفض التردد، مما يعني أن قطارات النبض السريعة ستعاني من تأخيرات التصفية وتخطي الحالة.

• س: كيف تخفف شبكة التصفية الداخلية من الضوضاء الكهربائية عالية التردد التي تلتقطها أسلاك المجال الطويلة؟

  ج: تقوم شبكة تصفية تمرير منخفض RC على كل قناة إدخال بتوهين العابرين عاليي التردد وضوضاء التبديل قبل أن تصل الإشارة إلى كاشف عتبة العزل البصري.

• س: ماذا يحدث لجدول بيانات إدخال المعالج إذا تم استخراج الوحدة أثناء تشغيل طاقة الهيكل؟

  ج: يؤدي الاستخراج المباشر إلى تعطيل الاتصال باللوحة الخلفية على الناقل المحلي، مما يتسبب في تسجيل المعالج لخطأ في الرف وتجميد أو مسح جداول صور الإدخال اعتمادًا على إجراءات الخطأ المكونة.

• س: لماذا من الضروري استخدام كابلات زوجية مجدولة محمية عند توجيه الإشارات منخفضة المستوى عبر البيئات الصناعية الصاخبة؟

  ج: تمنع الكابلات المحمية التداخل الكهرومغناطيسي وتداخل الترددات الراديوية، مما يضمن عدم تجاوز الارتفاعات المفاجئة في الجهد المستحث عتبة المنطق العالي وتشغيل مدخلات خاطئة.

• س: كيف يؤثر تشغيل الوحدة عند الحد الأقصى لدرجة الحرارة +60 درجة مئوية على عمر المكونات؟

  ج: التشغيل المستمر بالقرب من الحد الأقصى لدرجة الحرارة المقدرة يسرع الشيخوخة الحرارية للمكثفات الإلكتروليتية والوصلات شبه الموصلة، مما يزيد من معدلات الفشل على المدى الطويل.

• س: ما هي فحوصات الصيانة المحددة التي يجب إجراؤها بشكل دوري على الكتلة الطرفية القابلة للإزالة؟

  ج: يجب على الفنيين فحص مسامير الأطراف للتأكد من عدم ارتخائها بسبب الاهتزاز الميكانيكي والبحث عن علامات الأكسدة أو تسرب الرطوبة على خيوط الأسلاك النحاسية المكشوفة.
