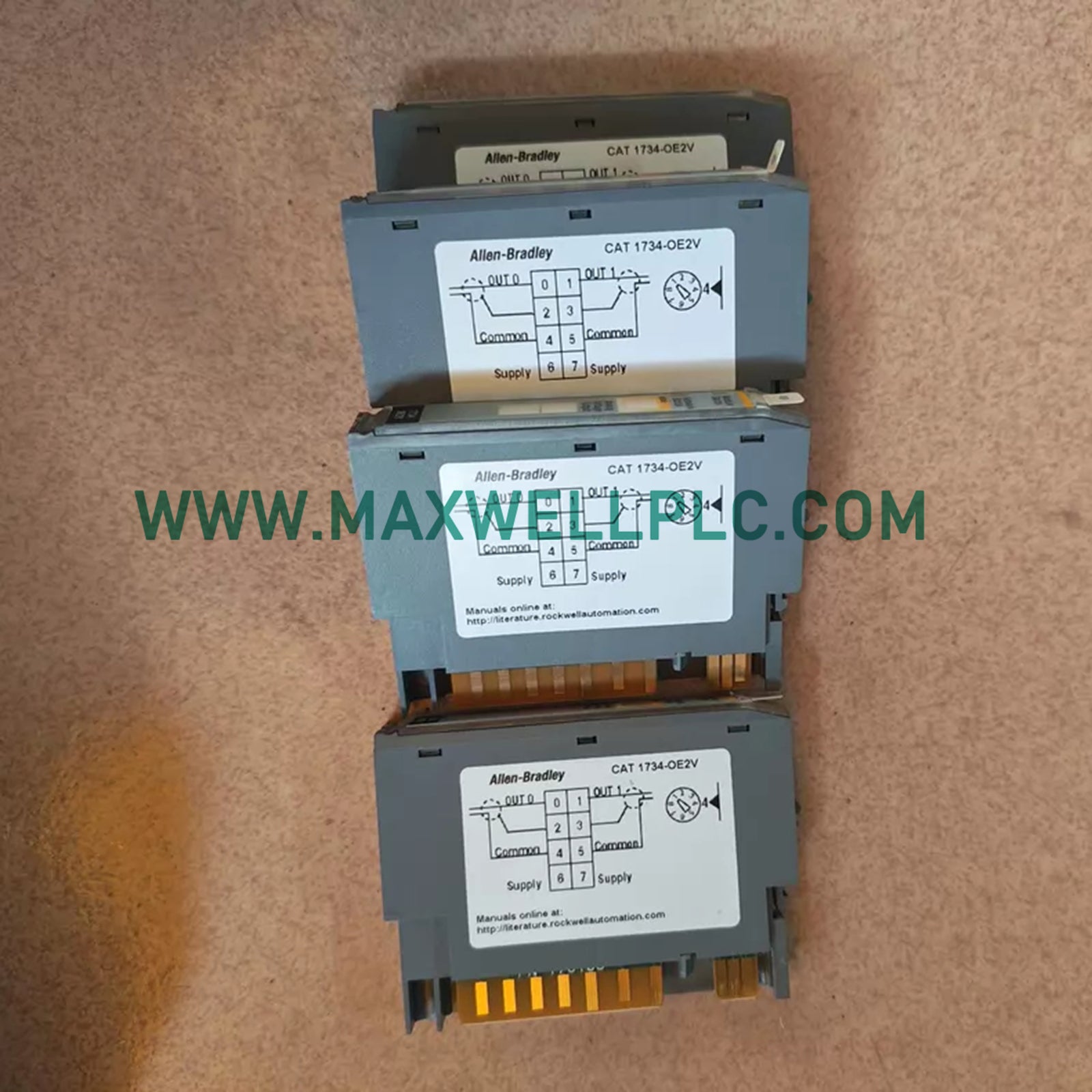

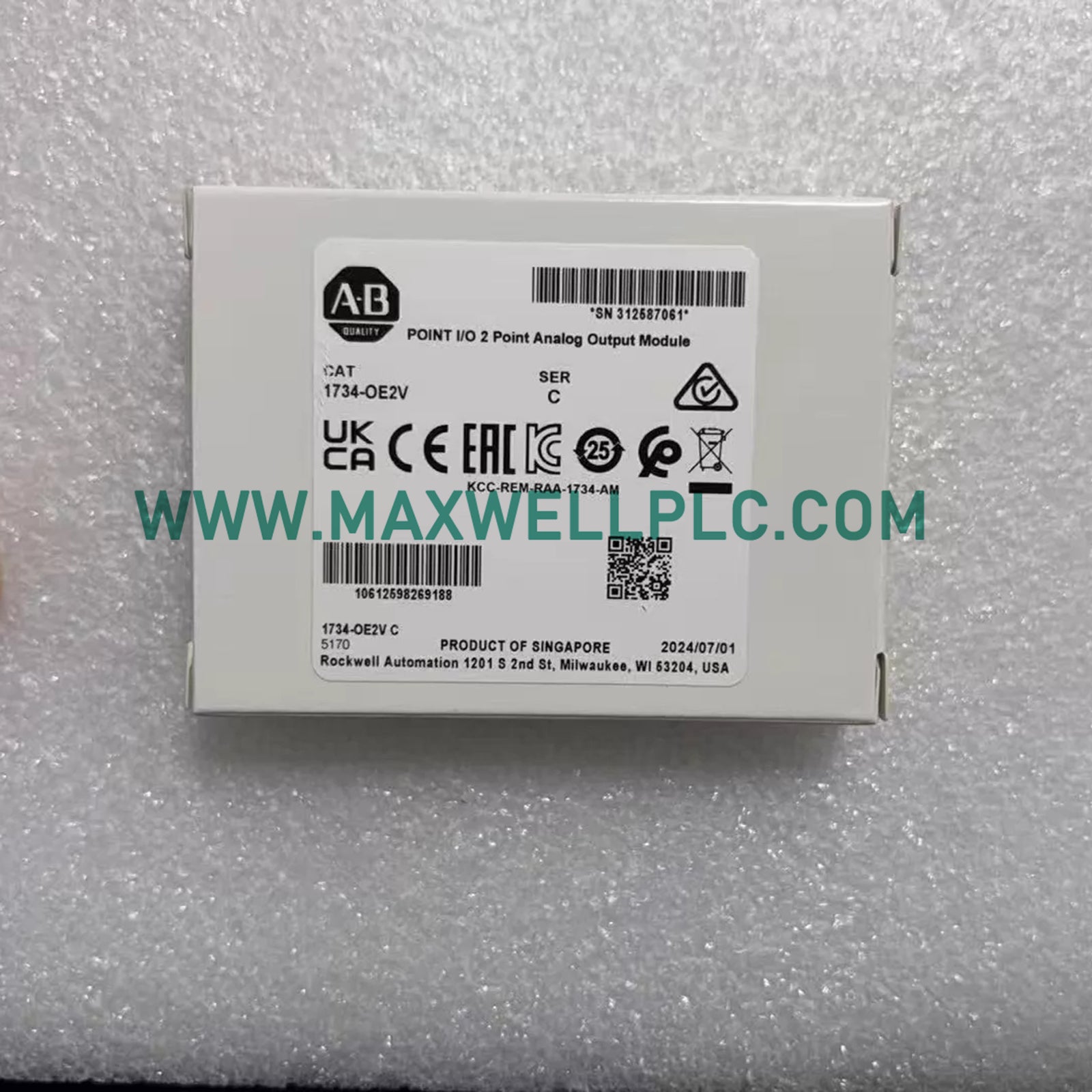

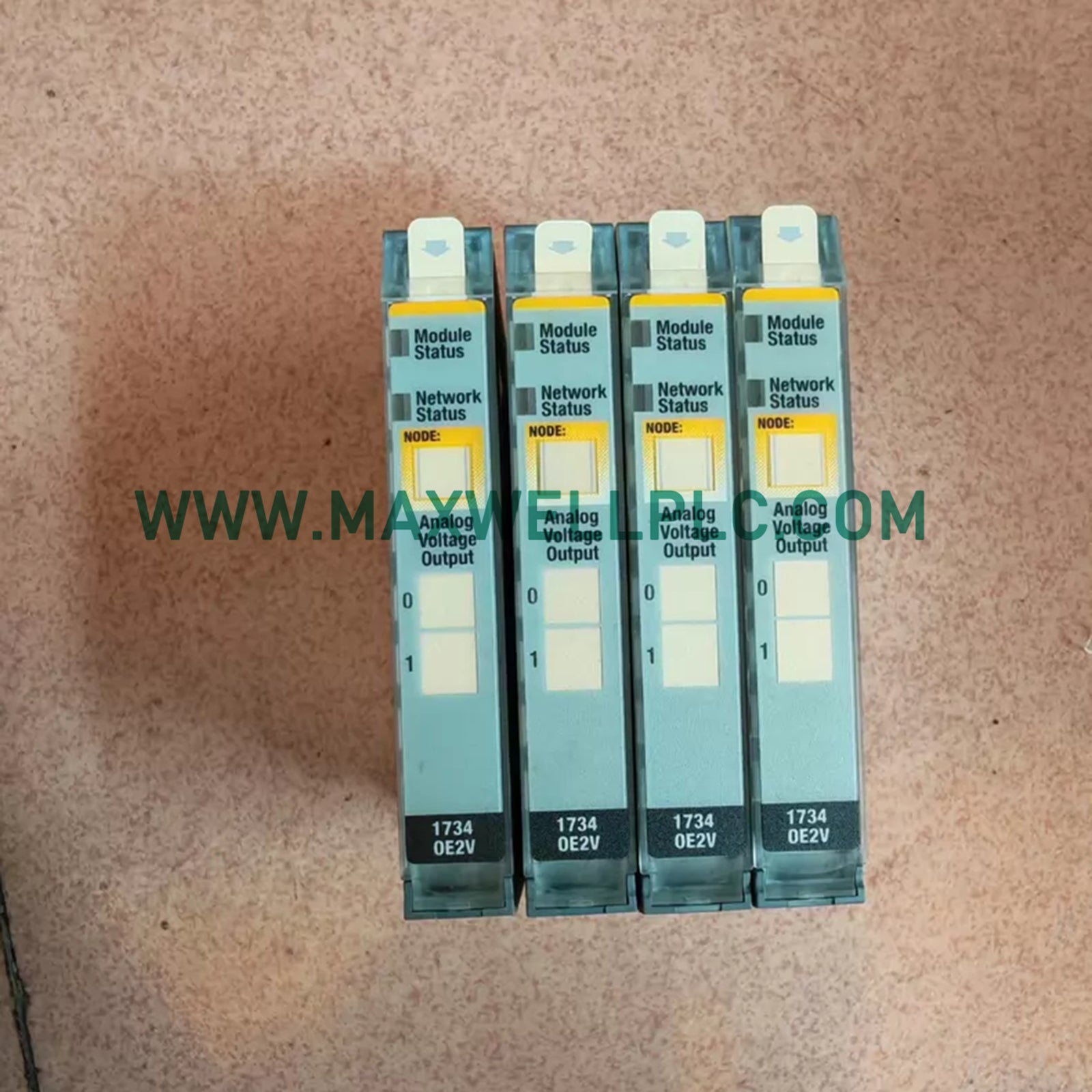

تم تكوينه لتوليد إشارة الجهد في بنيات التحكم الصناعي القائمة على EtherNet/IP، يوفر Allen-Bradley 1734-OE2V (وحدة الإخراج التماثلي 1734-OE2V POINT I/O) تنفيذًا رقميًا إلى تماثلي مباشر لأجهزة الإخراج الميدانية.

نظرة عامة على تكوين الوحدة النمطية

وحدة Allen-Bradley 1734-OE2V هي وحدة إخراج تماثلي من نوع POINT I/O توفر مخرجين جهد أحاديين غير معزولين. تقوم الوحدة بتحويل قيم بيانات المتحكم إلى إشارات جهد تماثلية للأجهزة الميدانية المتصلة.

تدعم الوحدة نطاق إخراج من 0 إلى 10 فولت، ودقة 14 بت، وتنسيق بيانات عدد صحيح موقّع، ومعدل تحويل رقمي إلى تماثلي قدره 20 ميكروثانية.

المواصفات الفنية للأجهزة

خصائص EtherNet/IP و I/O Scaling

يعمل 1734-OE2V ضمن منصة Allen-Bradley POINT I/O ويتكامل في بنيات I/O الموزعة من خلال محولات الاتصال POINT I/O المتوافقة.

تدعم الوحدة توسيع كثافة الإدخال/الإخراج (I/O) من خلال السماح بالتركيب المدمج لقنوات الإخراج التماثلية في مواقع التحكم البعيدة. يتم نقل بيانات إخراج المتحكم من خلال واجهة اتصال POINT I/O وتحويلها إلى إشارات جهد متناسبة.

تدعم بنية الوحدة الشبكات الصناعية الحتمية مثل EtherNet/IP عند تثبيتها مع محولات شبكة POINT I/O المتوافقة. يجب أن تتطابق توافقية البرامج الثابتة وتكوين المحول مع متطلبات نظام التحكم المثبت.

معلومات الطلب

يشمل التكوين القياسي:

• 1 × وحدة إخراج تماثلي Allen-Bradley 1734-OE2V POINT I/O

قد تشمل مكونات POINT I/O الإضافية المطلوبة للتشغيل ما يلي:

• تجميع قاعدة طرفية POINT I/O
• محول اتصال POINT I/O متوافق
• برنامج تكوين جانب المتحكم

إرشادات التركيب الميداني

تركيب الوحدة

• قم بتركيب الوحدة على قاعدة طرفية POINT I/O متوافقة.
• تحقق من توافق القاعدة الطرفية قبل تطبيق الطاقة.
• تأكد من الموضع الصحيح للوحدة داخل تجميع POINT I/O.

متطلبات الأسلاك

• قم بتوصيل مخرجات الجهد التماثلي وفقًا لمتطلبات الجهاز الميداني.
• استخدم ممارسات الأسلاك المحمية المناسبة لدوائر الإشارة التماثلية.
• افصل أسلاك الإشارة التماثلية عن موصلات الطاقة عالية التيار.

إعداد التكوين

• قم بتكوين نطاق الإخراج ومعلمات القياس في برنامج المتحكم.
• تحقق من أن قيم الإخراج الصحيحة الموقعة تتوافق مع مستويات الجهد الميدانية المطلوبة.
• تحقق من مؤشرات حالة القناة أثناء التشغيل.

توافق البرامج الثابتة والاتصالات

يستخدم 1734-OE2V بنية POINT I/O المعيارية للتحكم في الإخراج التماثلي الموزع. يعتمد سلوك الاتصال على محول POINT I/O المثبت وتكوين شبكة المتحكم.

لا توفر الوحدة مخرجات معزولة، لذلك يجب أن يأخذ تصميم الأسلاك الميدانية في الاعتبار طرق التأريض ومتطلبات مرجع الإشارة. يضمن التكوين الصحيح التحويل الصحيح بين قيم بيانات المتحكم ومستويات جهد الإخراج التماثلية.

الأسئلة المتداولة

• كم عدد المخرجات التماثلية المتاحة في 1734-OE2V؟

  توفر الوحدة قناتين جهد إخراج تماثليتين أحاديتين غير معزولتين.

• ما هو نطاق الجهد الذي تدعمه هذه الوحدة؟

  تدعم الوحدة نطاق إخراج تماثلي من 0 إلى 10 فولت للأجهزة الميدانية المتصلة.

• هل قناة الإخراج معزولة كهربائيًا؟

  لا. يوفر 1734-OE2V مخرجات جهد أحادية الطرف غير معزولة.

• ما نوع التحويل الذي تقوم به الوحدة؟

  تقوم الوحدة بتحويل رقمي إلى تماثلي من قيم بيانات المتحكم إلى إشارات جهد.

• ما هو تنسيق البيانات الذي تستخدمه هذه الوحدة؟

  تستخدم الوحدة تنسيق بيانات عدد صحيح موقّع لقيم الإخراج التماثلية.

• ما هي دقة الوحدة؟

  دقة الإخراج التماثلي هي 14 بت.

• هل يمكن لهذه الوحدة أن تعمل بدون قاعدة طرفية POINT I/O؟

  لا. تتطلب الوحدة التثبيت على تجميع قاعدة طرفية POINT I/O متوافق.

• ما الذي يؤثر على دقة إشارة الإخراج التماثلية؟

  تؤثر أسلاك الإشارة، والتأريض، وقياس المتحكم، وخصائص الجهاز المتصل على دقة الإخراج.
