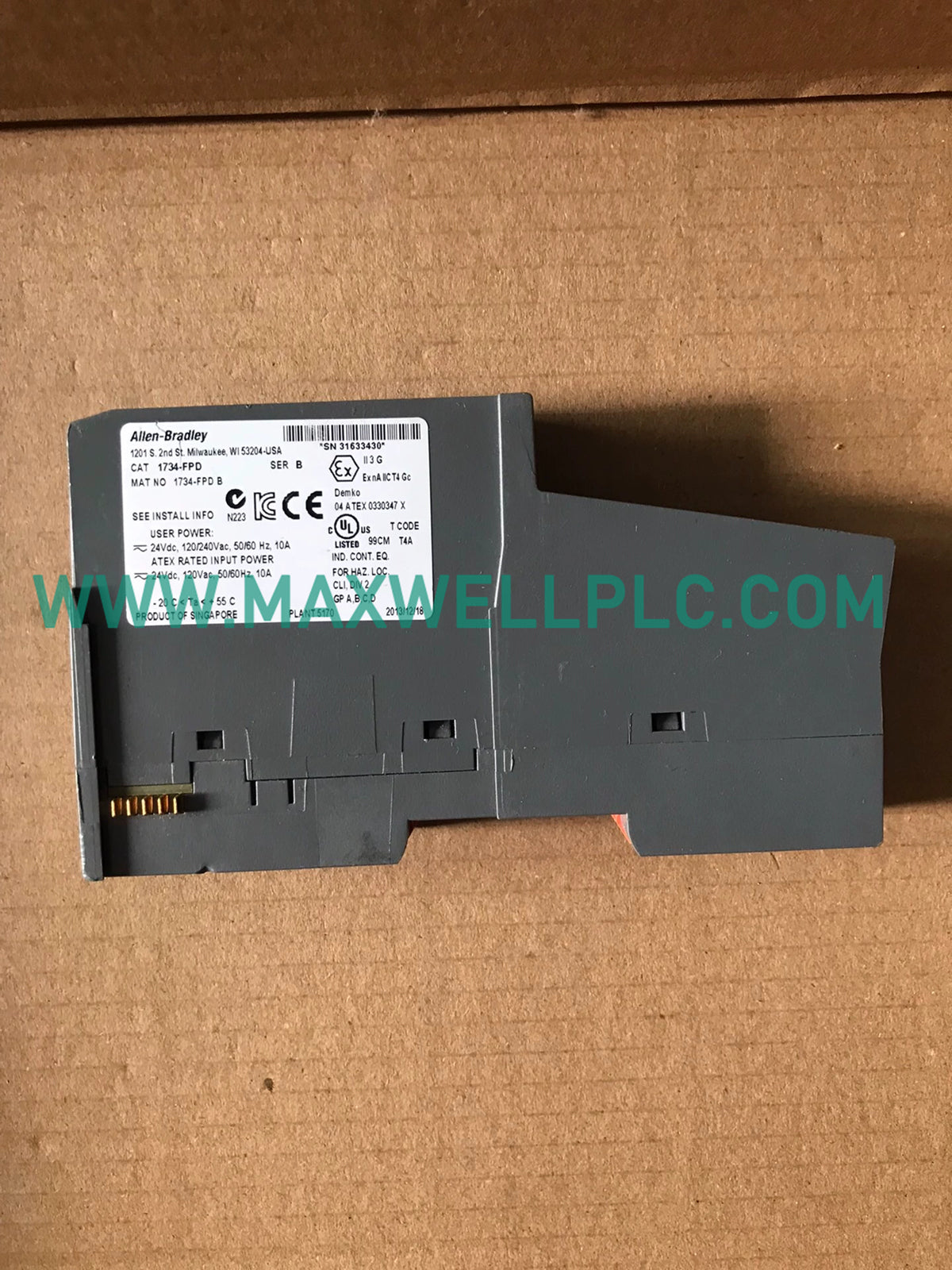

يعمل Allen-Bradley 1734-FPD، المصنف أيضًا تحت اسم 1734-FPD وحدة توزيع الطاقة الميدانية POINT I/O، كعنصر أجهزة مخصص لتقسيم الطاقة الميدانية وتوزيعها ضمن بنية تحكم Allen-Bradley POINT I/O.

نظرة عامة على تكوين الوحدة

Allen-Bradley 1734-FPD هي وحدة توزيع طاقة ميدانية POINT I/O مصممة لفصل وتوزيع مجموعات الطاقة الميدانية ضمن تجميع I/O الموزع. تسمح الوحدة بإنشاء أقسام طاقة ميدانية منفصلة دون مقاطعة هيكل اتصال وحدة التحكم.

تدعم الوحدة توزيع طاقة ميدانية تتراوح من 10 إلى 28.8 فولت تيار مستمر، وتوافقًا مع 120/240 فولت تيار متردد، وتصنيف تيار أقصى يبلغ 10 أمبير للأجهزة الميدانية المتصلة.

المواصفات الفنية

خصائص توزيع الطاقة POINT I/O

يدعم 1734-FPD تحجيم كثافة I/O عن طريق تقسيم توزيع الطاقة الميدانية إلى أقسام منفصلة ضمن نظام POINT I/O. يسمح هذا لمجموعات مختلفة من الأجهزة الميدانية بتلقي الطاقة من أقسام إمداد ميدانية مستقلة.

تعمل الوحدة كمكون توزيع طاقة ميدانية سلبي ولا تعالج بيانات وحدة التحكم. يستمر اتصال اللوحة الخلفية لـ POINT I/O عبر النظام المُجمع بينما يتم فصل مناطق الطاقة الميدانية.

تدعم الوحدة بنى التحكم الصناعي باستخدام محولات POINT I/O المتوافقة والشبكات الحتمية القائمة على EtherNet/IP. تتطلب عملية التثبيت توافقًا صحيحًا للبرامج الثابتة بين محولات الاتصال ووحدات التحكم وبرامج التكوين.

معلومات الطلب

يشمل التكوين القياسي ما يلي:

• وحدة توزيع الطاقة الميدانية 1734-FPD من Allen-Bradley

قد تتضمن مكونات POINT I/O الإضافية المطلوبة للتثبيت ما يلي:

• تجميع قاعدة طرفية POINT I/O
• محول اتصال متوافق
• مزود طاقة ميداني خارجي

إرشادات التثبيت الميداني

التثبيت الميكانيكي

• قم بتركيب الوحدة على قضيب DIN متوافق.
• ثبت الوحدة في الموضع الصحيح من تجميع POINT I/O.
• تأكد من توصيل القاعدة الطرفية قبل تطبيق الطاقة الميدانية.

توصيلات الطاقة

• تأكد من نطاق جهد الطاقة الميدانية قبل التوصيل.
• افصل مجموعات الطاقة الميدانية وفقًا لمتطلبات تصميم النظام.
• استخدم طرق توصيل مناسبة لتيار الحمل المتصل.

التحقق من النظام

• افحص حالة توزيع الطاقة بعد التثبيت.
• تأكد من الفصل الصحيح للطاقة الميدانية بين مجموعات الإدخال/الإخراج.
• تحقق من عمل الاتصال بعد تعديل تجميع POINT I/O.

توافق البرامج الثابتة والشبكة

يعمل 1734-FPD ضمن منصة Allen-Bradley POINT I/O المعيارية ويدعم منشآت التحكم الموزع التي تتطلب إدارة طاقة ميدانية مجزأة.

لا توفر الوحدة معالجة الاتصالات أو وظائف تحويل الإشارة. يعتمد عملها على تجميع POINT I/O المثبت، وتكوين القاعدة الطرفية، وترتيب إمداد الطاقة الميدانية المتصل.

يجب أن يأخذ توسيع النظام في الاعتبار سعة الطاقة الميدانية المتاحة، وقيود المحول، ومتطلبات كثافة الإدخال/الإخراج الإجمالية.

الأسئلة المتكررة

• ما هي الوظيفة الأساسية لـ 1734-FPD؟

  تقوم الوحدة بتوزيع وفصل أقسام الطاقة الميدانية داخل تجميع POINT I/O دون معالجة إشارات الإدخال/الإخراج.

• هل يتواصل 1734-FPD مع وحدة التحكم؟

  لا. الوحدة هي مكون لتوزيع الطاقة الميدانية ولا تتبادل بيانات وحدة التحكم.

• ما هو نطاق الجهد الذي يمكن للوحدة توزيعه؟

  تدعم الوحدة طاقة ميدانية تتراوح من 10 إلى 28.8 فولت تيار مستمر وفقًا للمواصفات المقدمة.

• هل يمكن تركيب الوحدة على قضيب DIN؟

  نعم. تم تصميم وحدة توزيع الطاقة الميدانية POINT I/O للتركيب على قضيب DIN.

• ما هو الحد الأقصى لتصنيف التيار؟

  تدعم الوحدة حدًا أقصى لتيار ميداني يبلغ 10 أمبير.

• هل تحل الوحدة محل محول POINT I/O؟

  لا. تتطلب الوحدة محول اتصال POINT I/O متوافقًا داخل النظام.

• هل يمكن فصل مجموعات الطاقة الميدانية باستخدام هذه الوحدة؟

  نعم. تسمح الوحدة بتجزئة الطاقة الميدانية بين أقسام POINT I/O المختلفة.

• ما الذي يجب فحصه قبل التثبيت؟

  تحقق من توافق القاعدة الطرفية، ومتطلبات الجهد الميداني، وترتيب الأسلاك قبل تطبيق الطاقة.
