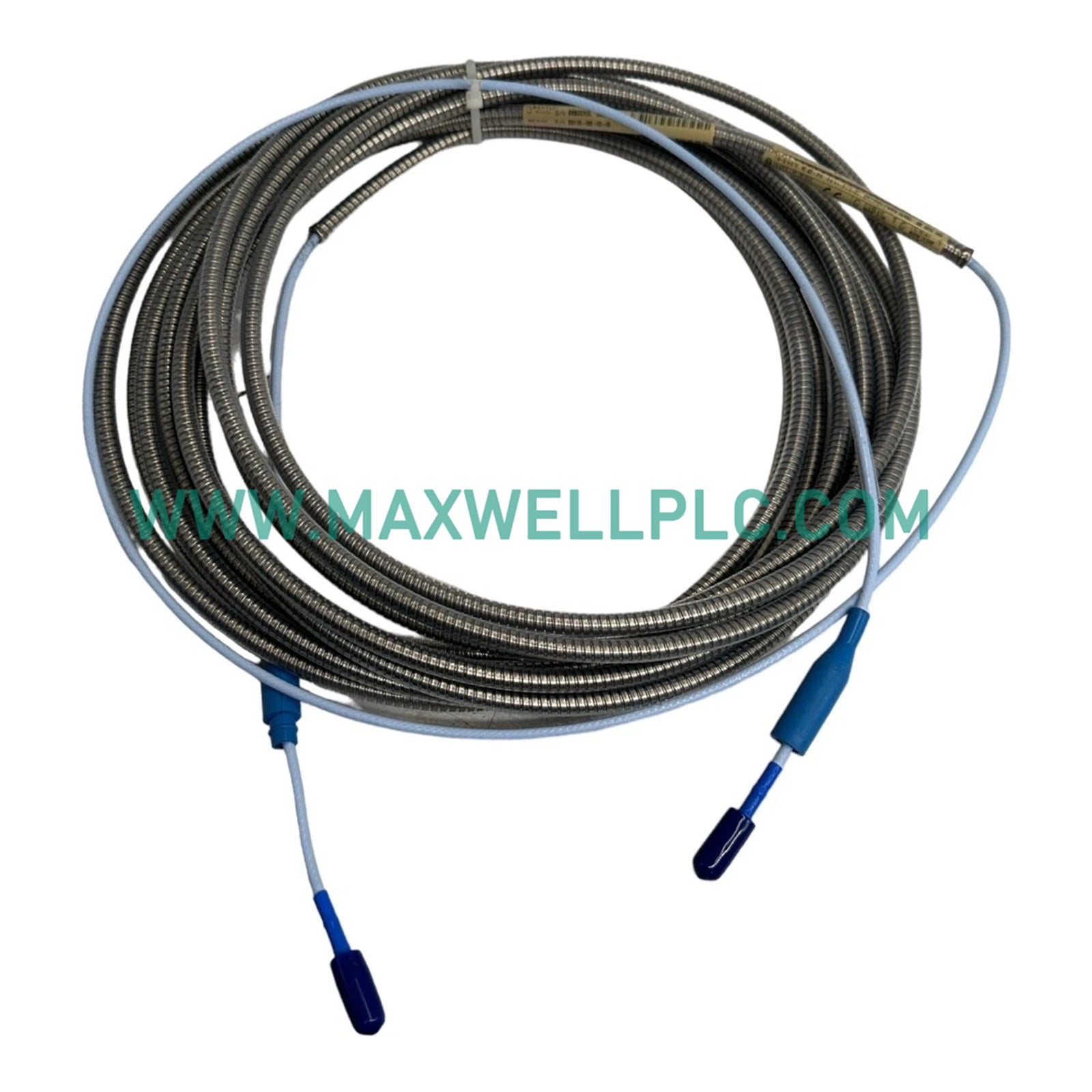

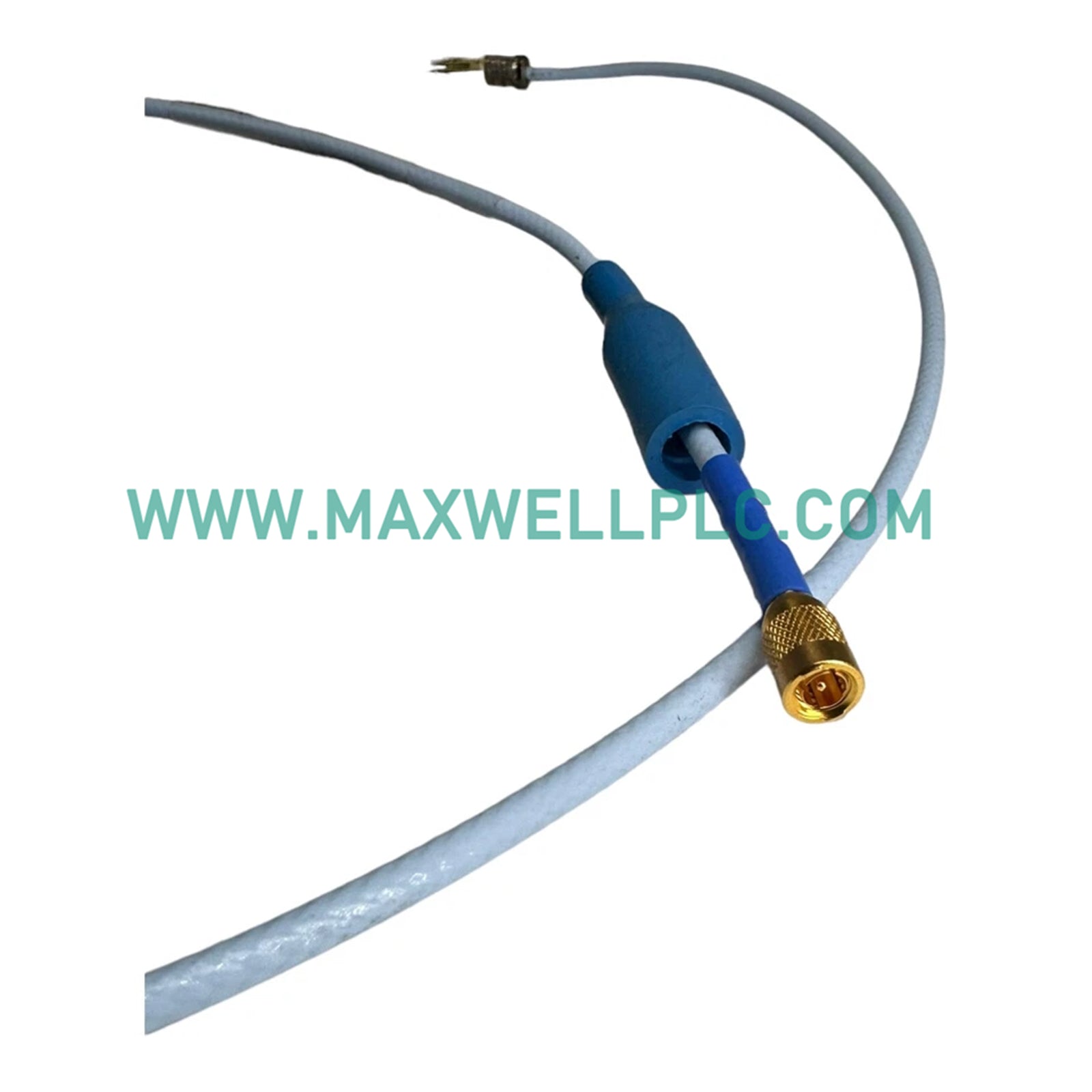

يعمل كابل Bently Nevada 16925-15، والمُفهرس أيضًا باسم الكابل البيني 16925، كمكون مادي مخصص لنقل إشارة الاهتزاز بين تجميعات مقاييس التسارع وأنظمة المراقبة ضمن منصات Bently Nevada للمراقبة الميكانيكية.

نظرة عامة على تكوين النموذج

الكابل 16925-15 هو تكوين كابل بيني بطول 15 قدمًا مصمم للتوصيل مع تجميعات مقاييس التسارع Bently Nevada 330400 و 330425. يوفر الكابل نقل إشارة محمي بمواصفات معاوقة اسمية لتطبيقات مراقبة الاهتزاز.

المواصفات الفنية

سلامة الإشارة وخصائص المراقبة الميكانيكية

صُمم الكابل 16925-15 لمسارات إشارة قياس الاهتزاز حيث يجب نقل خرج مقياس التسارع بخصائص كهربائية متحكم بها. يساعد التركيب المحمي على تقليل التداخل الكهرومغناطيسي أثناء الاتصال بين عناصر الاستشعار وإلكترونيات المراقبة.

في أنظمة المراقبة الميكانيكية من Bently Nevada، يحافظ اختيار الكابل الصحيح على اتساق سلسلة القياس. على عكس أنظمة المجس الدوامي التي تتطلب التحقق من جهد الفجوة وتعديل القياس، تعتمد سلاسل إشارات مقاييس التسارع على معاوقة الكابل المناسبة، واستمرارية التدريع، وظروف التوجيه الميكانيكي.

بالنسبة لتطبيقات تحليل ديناميكيات الدوار، تؤثر ممارسات تركيب الكابل على جودة شكل موجة الاهتزاز. قد يؤدي الانحناء المفرط أو الإجهاد الميكانيكي أو الإنهاء غير الصحيح للتدريع إلى إدخال ضوضاء كهربائية غير مرغوب فيها في قنوات الاهتزاز.

معلومات الطلب

• 1 × كابل ربط Bently Nevada 16925-15
• طول الكابل: 15 قدمًا
• هيكل كابل محمي مع تكوين مادة غلاف محددة
• تجميع كابل توصيل متوافق لتطبيقات مقياس التسارع 330400 و 330425

إرشادات التركيب الميداني

• قم بتركيب الكابل بعيدًا عن موصلات الطاقة ذات التيار العالي وأجهزة التبديل.
• حافظ على الحد الأدنى لنصف قطر الانحناء وهو 3 أضعاف قطر الكابل أثناء التوجيه.
• تجنب الانحناء الميكانيكي الحاد بالقرب من الموصلات ونقاط الإنهاء.
• تأكد من توصيل تدريع الكابل وفقًا لمتطلبات التأريض لنظام المراقبة.
• تحقق من حالة الكابل قبل التركيب، بما في ذلك سلامة الغلاف وحالة الموصل.
• ثبت الكابل لمنع الحركة الميكانيكية الناتجة عن الاهتزاز.

الأسئلة المتكررة

• ما هي المعدات التي صمم كابل 16925-15 لها؟

صُمم الكابل للتوصيل مع تجميعات مقاييس التسارع Bently Nevada 330400 و 330425.

• ما هو طول كابل 16925-15؟

طول الكابل هو 15 قدمًا وفقًا لتكوين المنتج المقدم.

• ما هي المعاوقة الاسمية لهذا الكابل؟

تبلغ المعاوقة الاسمية للكابل 95 أوم.

• هل كابل 16925-15 محمي؟

نعم. يستخدم الكابل هيكلًا محميًا لنقل إشارة الاهتزاز.

• ما هو نطاق درجة الحرارة الذي يمكن أن يعمل فيه هذا الكابل؟

نطاق درجة حرارة التشغيل المحدد هو -40 درجة مئوية إلى +85 درجة مئوية.

• ما هو الحد الأدنى لمتطلبات نصف قطر الانحناء؟

الحد الأدنى لنصف قطر الانحناء هو 3 أضعاف قطر الكابل لمنع التلف الميكانيكي.

• هل يمكن استخدام هذا الكابل لإشارات المجس التقاربي؟

لا. هذا الكابل مخصص لتطبيقات مقاييس التسارع وليس كابل تمديد لمجس تقاربي.

• هل يتطلب الكابل طاقة خارجية؟

لا. الكابل البيني نفسه هو مكون توصيل غير نشط ولا يستهلك طاقة.
