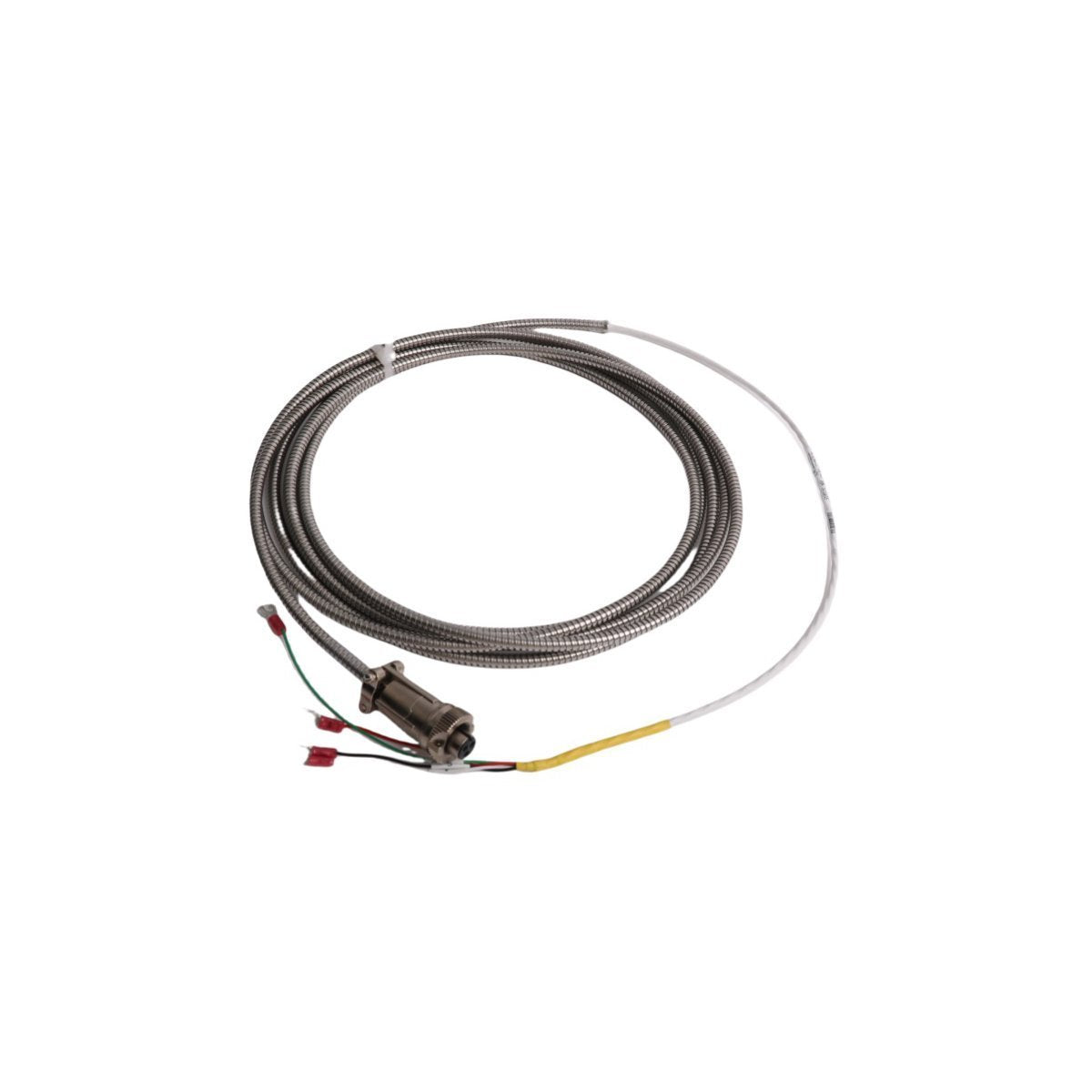

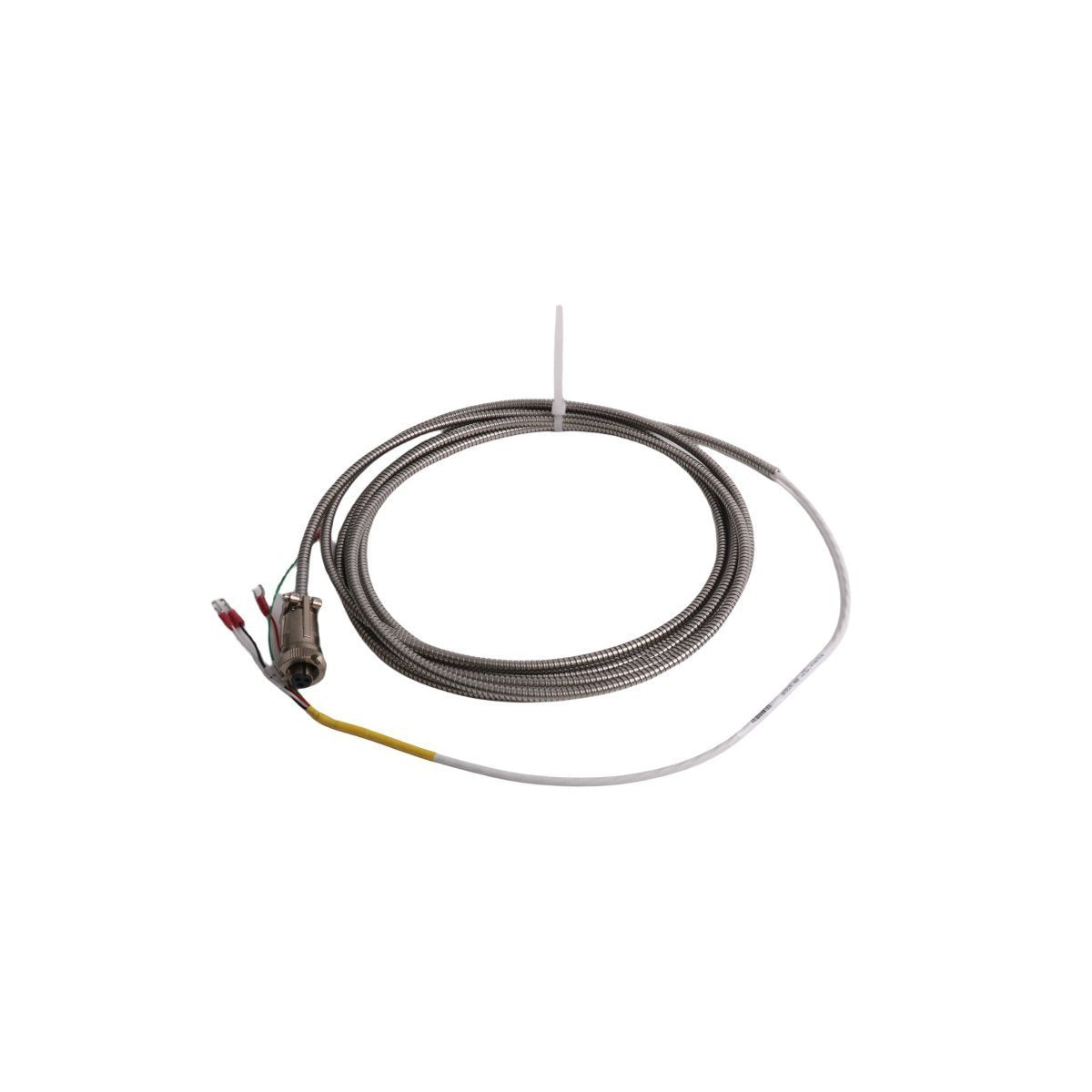

يعمل Bently Nevada 16710-65، والمُدرج أيضًا تحت اسم 16710-65 كابل الربط البيني، كمكون مادي مخصص لانتشار إشارات التردد اللاسلكي عالية التردد ضمن أنظمة حماية الماكينات. يوفر هذا المكون المحوري المتخصص اتصالاً كهربائيًا مُعايرًا يطابق معايير المعاوقة المحددة المطلوبة بين رأس مسبار القرب بالتيار الدوامي ووحدة معالجة Proximitor عن بُعد.

مصفوفة الدائرة الكهربائية

معايرة مسبار التيار الدوامي والتحكم في حدود الواجهة

تم تصميم التكوين المادي لهذا الوصلة المحورية بطول 6.5 متر للحفاظ على معلمات السعة والحث الثابتة لكل وحدة طول. يضمن الالتزام بهذه التفاوتات الهندسية أن تظل معايرة مسبار التيار الدوامي بالمصنع دقيقة أثناء التشغيل المستمر. يسمح هذا الملف الكهربائي المستقر لتقنيي الميدان بتنفيذ التحقق الدقيق من جهد الفجوة الذي يستهدف مراكز التشغيل القياسية -10 VDC، بينما يضمن الدرع المجدول الداخلي الكثيف أقصى قمع للحديث المتقاطع بين قنوات الاهتزاز الشعاعي القريبة التي تتتبع ديناميكيات الدوار.

تشخيص مسار الدائرة

س: ما هي التعديلات المحددة للبيانات الكهربائية التي تنتج إذا تم تقصير الكابل 16710-65 أثناء التثبيت الميداني؟

ج: يؤدي قطع الكابل إلى تغيير السعة الكلية للحلقة ومقاومة الدائرة. يغير هذا التحول تردد ضبط التشغيل للمذبذب الأساسي، مما يبطل معايرة مسبار التيار الدوامي المعايرة من المصنع ويجعل قياسات الإزاحة غير دقيقة.

س: كيف يؤثر مسار التسرب إلى إطار الآلة على قناة الاهتزاز الخام؟

ج: إذا أضر الدرع الخارجي بطبقة العزل الخاصة به وتلامس مع غلاف الآلة المعدني، فإنه يشكل حلقة أرضية طفيلية. يقدم هذا المسار الكهربائي ضوضاء صناعية شاردة، مما يفسد التحقق من جهد الفجوة الثابت ويدخل قممًا زائفة في إخراج الإشارة الديناميكية.

س: هل يمكن فصل خط الربط البيني هذا بينما تكون قناة رف الشاشة نشطة بالكامل؟

ج: نعم. لا يسبب فصل الاتصال المحوري المادي أي ضرر للأجهزة الكهربائية. ومع ذلك، يؤدي كسر حلقة الإرسال إلى تشبع جهد خرج Proximitor على الفور إلى حده الأقصى السالب، مما يؤدي إلى تعثر أقفال التوصيل النشطة للآلة ما لم تكن حالة تجاوز القناة نشطة.

توجيه ميكانيكي وتخطيط التثبيت

• قيود الانحناء الفيزيائي: حافظ على نصف قطر انحناء فيزيائي لا يقل عن 25.4 ملم على طول مسار التركيب بالكامل. يؤدي التواء الكابل أو سحبه بعد هذا الحد إلى ضغط اللب العازل الداخلي، مما يؤدي إلى تشويه دائم للمعاوقة المميزة 95 أوم.

• درع البيئة للاتصال: أحكم ربط التوصيلات المحورية المصغرة وفقًا لمواصفات المصنع باستخدام مفتاح ربط الموصل. حرك غطاء حماية مخصص للموصل فوق الوصلة المتزاوجة أو لف الوصلة الطرفية بشريط عازل شفاف ذاتي الانصهار لعزلها عن إطار صندوق التوصيل.

• بروتوكول فصل القنوات: مرر كابل التمديد داخل قنوات فولاذية مخصصة صلبة أو مرنة مقاومة للسوائل. لا تسحب خط الإشارة عالي التردد هذا عبر مسارات الأسلاك أو الصواني التي تحتوي على خطوط محركات تيار متردد عالية الجهد أو دوائر تبديل محركات التردد المتغير.

قائمة مكونات الحزمة

• 1 × كابل التوصيل البيني المحوري Bently Nevada 16710-65

• 1 × ورقة مرجعية لمحاذاة التثبيت

• ملاحظة: لا يتم توفير مسابير القرب، والسواقات النشطة، وتجهيزات القنوات المتخصصة ضمن حزمة الطلب الأساسي هذه.

توجيه المواد وبروتوكولات النقل

وقت التسليم: 2-7 أيام بعد تسجيل التحقق من الدفع في قاعدة بيانات المعالجة. يتم إرسال الشحنات مباشرة من نقطة العبور في شيامن، الصين، عبر شركات النقل الدولية السريعة بما في ذلك DHL أو FEDEX أو UPS. تنتقل عناصر الأجهزة محمية داخل حاويات تغليف صناعية ثقيلة مضادة للكهرباء الساكنة ومبطنة داخل علب صلبة مقاومة للصدمات مع أكياس مجففة للرطوبة لمنع التشوه المادي أو التدهور الكهروستاتيكي أثناء النقل.
