16710-09 كابل توصيل بينتلي نيفادا

16710-09 كبل توصيل بينتلي نيفادا التقاربي

Bently Nevada

16710-09 كبل توصيل بينتلي نيفادا التقاربي

SKU: 16710-09

In Stock

الأبعاد: 24.5 × 24.5 × 4.5 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

Categories : بنتلي نيفادا, كل المنتجات, مسبار بنتلي نيفادا

Tags : Bently Nevada 7200 Series, Bently Nevada Proximitor Sensor, Interconnect Cable, Proximity Sensors

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

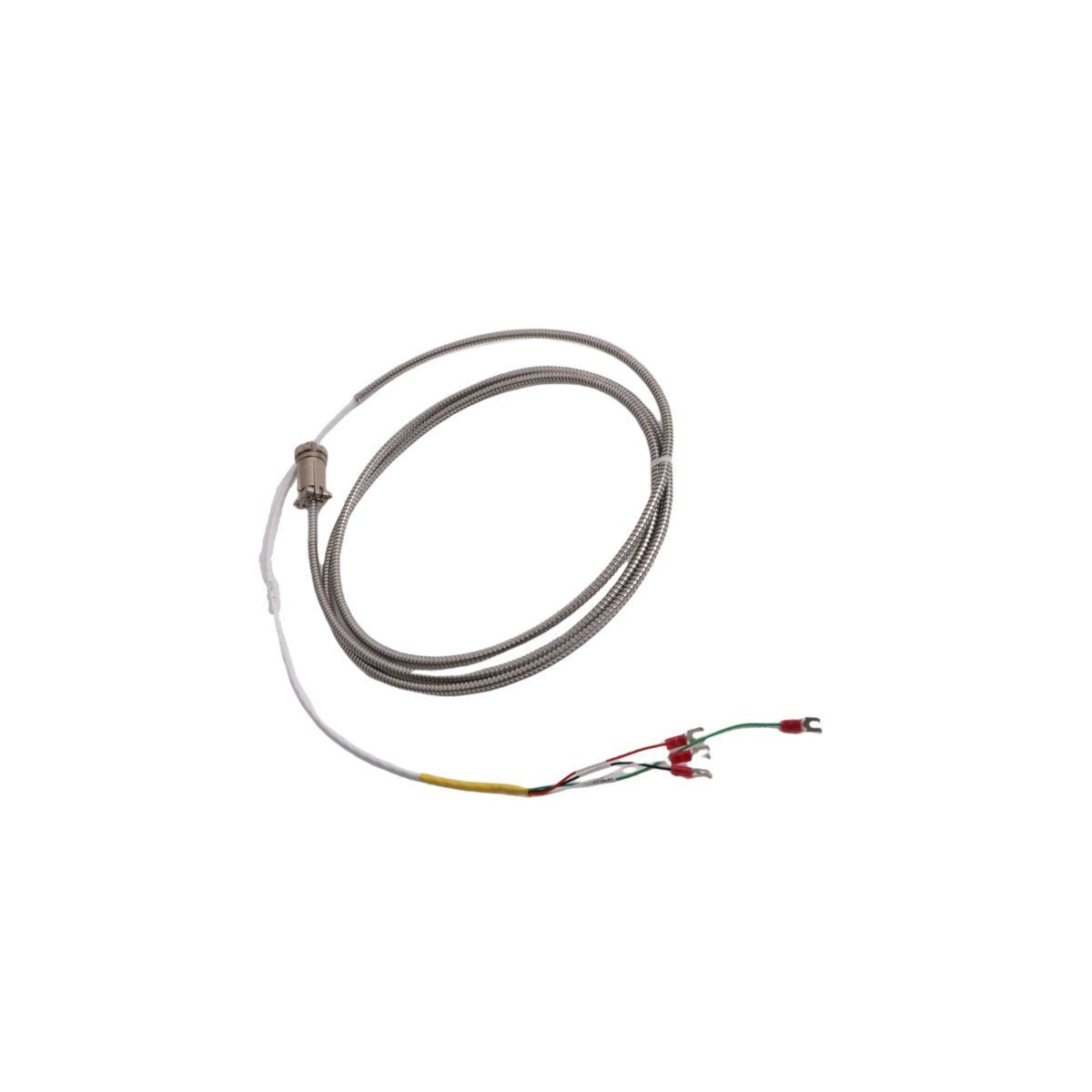

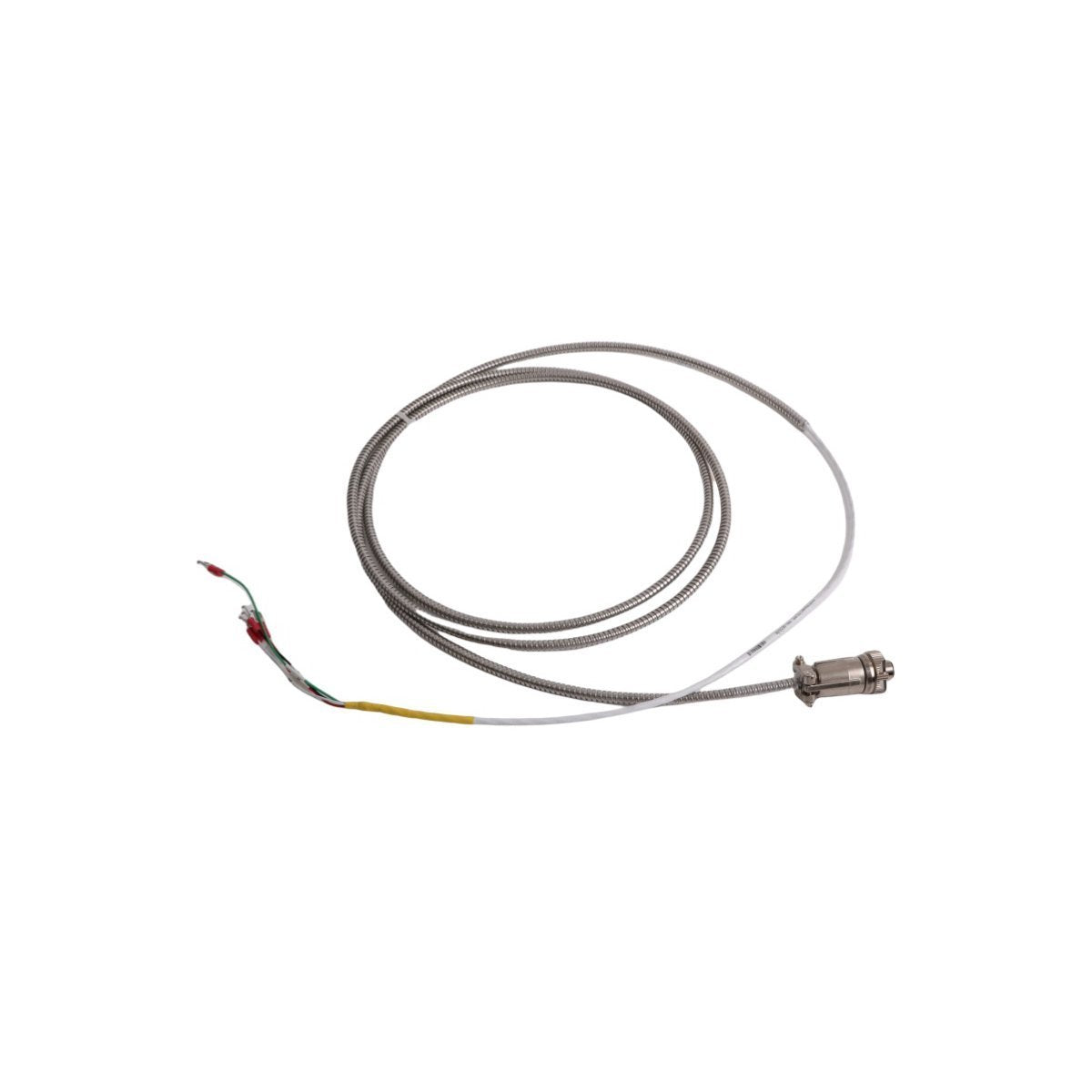

يعمل كابل Bently Nevada 16710-09، والمعروف أيضًا باسم كابل الربط 16710-09، كمكون مادي مخصص لنشر إشارات التردد اللاسلكي عالية التردد داخل أنظمة حماية الآلات. يوفر هذا المكون المحوري المتخصص الاتصال الكهربائي المعاير الذي يتوافق مع معايير المعاوقة المحددة المطلوبة بين رأس مسبار القرب بالتيار الدوامي ووحدة معالجة Proximitor عن بُعد.

المعلمات الكهربائية والميكانيكية

المعلمة	المواصفات
النموذج	16710-09
العلامة التجارية	Bently Nevada
المنشأ	الولايات المتحدة
التطبيق الأساسي	أجهزة الإشراف على التوربينات (TSI)
تصنيف المكونات	كابل ربط محوري للتمديد
الطول الفعلي	9.0 متر (حوالي 29.5 قدم)
المعاوقة المميزة	95 أوم اسمياً
استهلاك الطاقة	سلبي (استهلاك داخلي 0 مللي أمبير)
الوزن	0.52 كجم
أبعاد الشحن	24.5 × 24.5 × 4.5 سم
درجة حرارة التشغيل	-51 إلى +177 درجة مئوية
درجة حرارة التخزين	-51 إلى +177 درجة مئوية
حد الحماية من دخول السوائل والأجسام الصلبة	تكثيف 100% عند دمجه مع أغطية موصلات محكمة الغلق

قياس مسبار التيار الدوامي والتحكم في حدود الواجهة

تم تصميم التكوين الفيزيائي البالغ طوله 9.0 أمتار لهذا الرابط المحوري للحفاظ على ثبات المعلمات السعوية والتحريضية لكل وحدة طول. يضمن الالتزام بهذه التفاوتات الهندسية أن يظل قياس مسبار التيار الدوامي المصنعي دقيقًا أثناء التشغيل المستمر. يسمح هذا الملف الكهربائي المستقر للفنيين الميدانيين بإجراء تحقق دقيق من جهد الفجوة الذي يستهدف مراكز التشغيل القياسية -10 فولت تيار مستمر، بينما يضمن الدرع الداخلي المجدول الكثيف أقصى قدر من قمع التداخل بين قنوات الاهتزاز الشعاعي المتقاربة.

استكشاف أخطاء واجهة محول الطاقة وإصلاحها

س: ما هي تعديلات البيانات المحددة التي تحدث إذا تم تقصير طول كابل 16710-09 ميكانيكيًا في الحقل؟

ج: يؤدي تغيير الطول المادي إلى تغيير السعة الكلية للدائرة ومعاوقة الخط. يؤدي هذا التعديل إلى تغيير التردد المضبوط لحلقة المذبذب، مما يبطل قياس مسبار التيار الدوامي المعاير ويسبب أخطاء في تتبع الجهد الخطي في وحدة الشاشة.

س: كيف يؤدي دخول الرطوبة إلى وصلة الموصل المحوري إلى تغيير خرج المستشعر؟

ج: يؤدي دخول الرطوبة إلى خفض مقاومة العزل بين الموصل المركزي والدرع الخارجي. يؤدي هذا الانخفاض في المقاومة إلى تخميد سعة إشارة التردد اللاسلكي، مما يؤدي إلى تحولات خاطئة أثناء التحقق من جهد الفجوة وإدخال ضوضاء في حلقة التتبع الديناميكية.

س: هل يمكن فصل خط الربط هذا أثناء تشغيل قناة المراقبة النشطة؟

ج: نعم. فصل الوصلة المحورية آمن لمكونات الأجهزة. ومع ذلك، يؤدي قطع الحلقة إلى تشبع خرج Proximitor على الفور إلى أقصى حد لجهده السلبي، مما يؤدي إلى تعشيق أجهزة السلامة النشطة ما لم يتم تشغيل وضع تجاوز القناة.

بروتوكولات تخطيط مكونات المجال

إدارة الانحناء الأدنى: حافظ على حد صارم لنصف قطر الانحناء المادي يبلغ 25.4 مم على طول مسار توجيه الكابل. تؤدي الانحناءات الحادة إلى ضغط طبقة التباعد العازلة الداخلية، مما يغير بشكل دائم ملف المعاوقة المميزة البالغ 95 أوم.
حماية عزل الموصل: قم بربط الوصلات المحورية المصغرة بمواصفات المصنع باستخدام مفتاح ربط الموصل. قم بإغلاق الوصلة المعدنية النهائية داخل غطاء حماية موصل مخصص أو ضع طبقات سميكة من شريط السيليكون ذاتي الالتصاق لمنع التأريض الميكانيكي على إطارات صندوق الأطراف.
الفصل عن دوائر الطاقة: قم بتوجيه كابل محول الطاقة داخل قنوات فولاذية صلبة أو مرنة مقاومة للسوائل مخصصة. لا تسحب خط إشارة التردد العالي هذا عبر نفس الصواني أو الممرات السلكية التي تحتوي على أسلاك محرك تيار متردد ثقيلة أو خطوط تبديل محرك التردد المتغير.

محتوى حزمة الشراء

1 × كابل ربط محوري Bently Nevada 16710-09
1 × ورقة مخطط طرفية هندسية
ملاحظة: يجب تحديد وشراء أطراف مستشعر القرب ومحركات Proximitor النشطة وأختام الحاجز المرنة كعناصر منفصلة.
