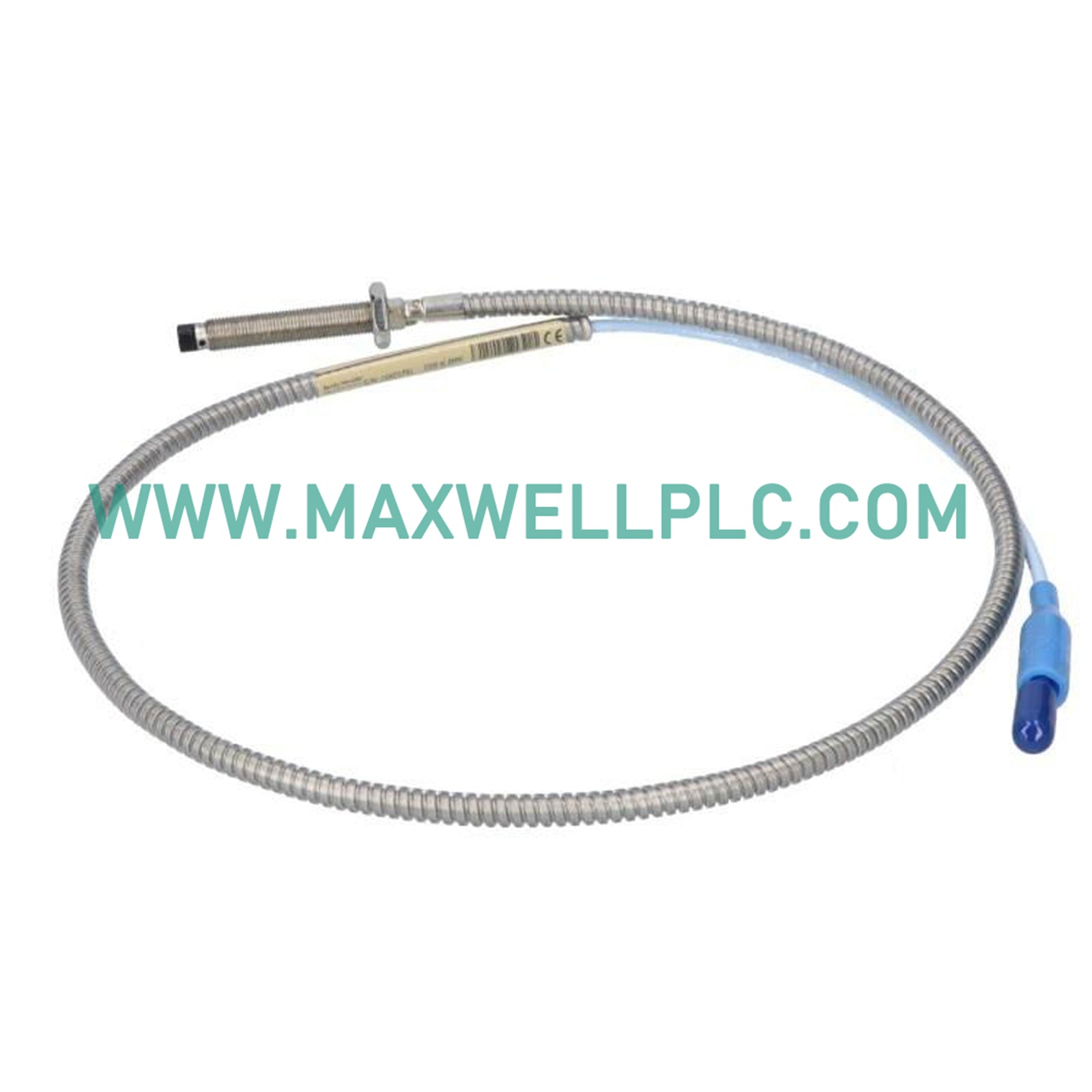

تم تكوين كابل Bently Nevada 16710-07 (كابل التوصيل البيني 16710-07) لنقل الإشارة في أنظمة المراقبة الميكانيكية، ويوفر تنفيذاً ماديًا وكهربائيًا مباشرًا لأنظمة محولات التقارب.

التكوين والمصفوفة الفيزيائية

• رقم القطعة: 16710-07
• طول الكابل: 2.08 متر (82 بوصة)
• توافق النظام: أنظمة محول التقارب من الفئة 3300
• الوظيفة: نقل الإشارات المكيفة من مسبار/تجميع الكابلات الملحقة إلى أدوات المراقبة

المعلمات الفيزيائية والكهربائية

مسبار التقارب وسلامة مسار الإشارة

يعمل الكابل 16710-07 بمثابة القناة الأساسية في حلقات قياس التقارب بالتيار الدوامي. في أنظمة الفئة 3300، تعتمد خطية الإشارة على الحفاظ على معاوقة مميزة ثابتة تبلغ 50 أوم. يتم معايرة كابل التوصيل البيني هذا لضمان بقاء التحقق من جهد الفجوة ضمن نطاق الهدف الاسمي -10 فولت تيار مستمر عند مدخل الشاشة. يلزم التثبيت الصحيح لتقليل مشكلات قمع التداخل، مما يضمن تسليم إشارة الناقل عالية التردد من مستشعر Proximitor إلى الشاشة دون تدهور أو تعرض للتشويش الكهرومغناطيسي.

محتويات العبوة القياسية

• وحدة واحدة من كابل التوصيل البيني 16710-07

معايير التركيب والتوجيه

• الحماية الميكانيكية: استخدم الأنابيب أو صواني الكابلات لمنع التآكل المادي أو القص.
• قيود الانحناء: لا تتجاوز نصف قطر الانحناء الثابت البالغ 25 ملم أثناء التثبيت لتجنب تغيير هندسة الكابل وخصائص المعاوقة.
• التدريع: تأكد من تأريض درع الكابل فقط عند أطراف أداة المراقبة المحددة لتجنب حلقات التأريض.
• الفصل: حافظ على مسافة دنيا من خطوط الطاقة عالية الجهد لمنع الضوضاء المستحثة في مسار إشارة محول التقارب.

الاستفسار الفني والتشغيل

• هل يؤثر طول الكابل على معايرة النظام؟

  نعم، تتم معايرة أنظمة الفئة 3300 لأطوال كابلات محددة. تأكد من أن الطول الإجمالي للنظام يطابق التكوين الذي صُمم من أجله مستشعر Proximitor.

• هل يمكن وصل الكابل في الموقع في حال تعرضه للتلف؟

  لا يُنصح بالوصل في الموقع لأنه يغير المعاوقة وتوهين الإشارة، مما سيؤدي إلى أخطاء في القياس في جهد الفجوة.

• ما الغرض من مصدر -24 فولت تيار مستمر؟

  يوفر -24 فولت تيار مستمر الطاقة لمستشعر Proximitor، الذي يولد إشارة التردد اللاسلكي لمسبار التيار الدوامي.

• هل هذا الكابل متوافق مع شاشات الفئة 3500؟

  تم تصميم الكابل 16710-07 بشكل أساسي لأنظمة الفئة 3300؛ تحقق من توافق المكونات في وثائق النظام المحددة.

• كيف أتحقق من توهين الإشارة؟

  يتم التحقق من توهين الإشارة عن طريق قياس إشارة الناقل عند مدخل الشاشة باستخدام راسم اهتزاز ذو معاوقة عالية.

• هل تجميع الموصل مقاوم للماء؟

  الموصلات القياسية ليست محكمة الغلق ويجب حمايتها من التعرض المباشر للرطوبة أو الزيت في البيئات الصناعية.

• ما هو تصنيف تحمل العزل الكهربائي؟

  يتم تصنيف الكابل لـ 3 كيلو فولت تيار متردد من القلب إلى الدرع لمنع انهيار العزل في ظل ظروف الجهد العابر.

• كيف يتعامل الكابل مع الاهتزاز؟

  يجب تثبيت الكابل باستخدام روابط الكابلات أو المشابك على فترات منتظمة لمنع التعب الميكانيكي وإجهاد الموصل بسبب اهتزاز الآلة.
