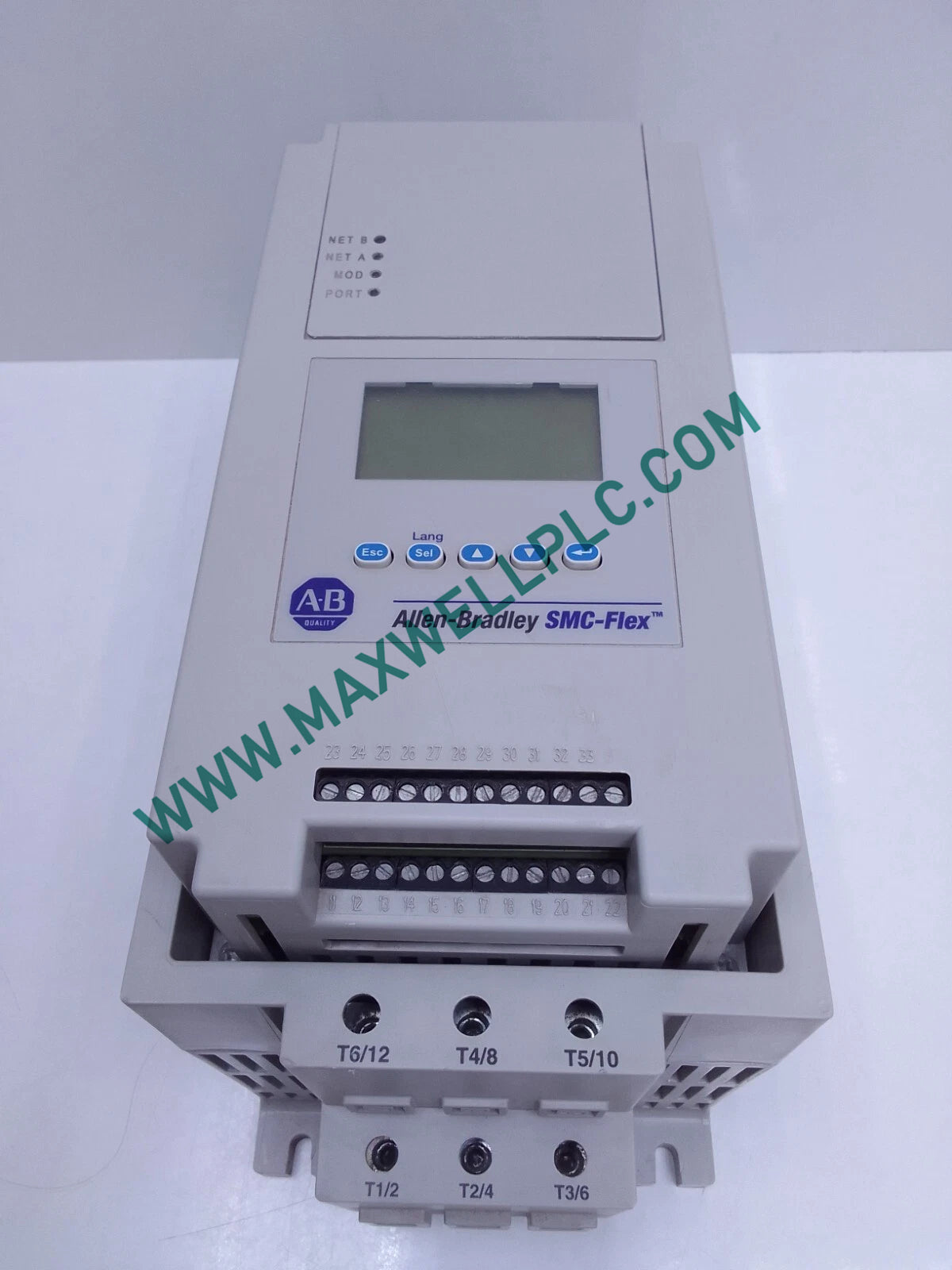

يُوفر وحدة التحكم بالمحرك الذكية Allen-Bradley 150-F780NBED، والمُدرجة أيضًا تحت اسم 150-F780NBED، بدء تشغيل ومراقبة المحرك ثلاثي الأطوار بحالة صلبة للتطبيقات المُقدرة حتى 780 أمبير و 600 حصان.

تحديد النموذج

يُحدد النموذج 150-F780NBED كوحدة تحكم بحالة صلبة من نشرة 150 مع حاوية مفتوحة. يستخدم التكوين المُزوّد دائرة تحكم بجهد 100-120 فولت تيار متردد وخط إدخال ثلاثي الأطوار بجهد 200-480 فولت تيار متردد.

• رقم الكتالوج: 150-F780NBED
• عائلة المتحكم: نشرة 150
• نوع المتحكم: متحكم محرك ذكي
• التقنية: حالة صلبة
• نوع الحاوية: مفتوحة
• تحديد التطبيق: قياسي
• الطور: 3
• تصنيف التيار: 780 أمبير
• تصنيف القدرة: 600 حصان

المواصفات الكهربائية

خصائص التبديل بحالة صلبة

يُعرف المتحكم بأنه متحكم محرك بحالة صلبة بتيار مُقدر يبلغ 780 أمبير. يُعرف التصنيف البالغ 600 حصان تصنيف قدرة المحرك المُقدمة.

يُحدد مصدر التغذية الوارد بجهد 200-480 فولت تيار متردد، ثلاثي الأطوار، بتردد 50/60 هرتز. تُحدد دائرة التحكم بشكل منفصل بجهد 100-120 فولت تيار متردد.

لا تتوفر تفاصيل عن طوبولوجيا أشباه الموصلات، أو منحنى بدء التشغيل، أو ترتيب التجاوز، أو منحنى الحمل الزائد، أو بيانات توقيت التبديل في المواصفات المُقدمة. لذلك، يجب أخذ هذه القيم من الدليل الفني المُطبق بدلاً من استنتاجها من رقم الكتالوج.

واجهة التحكم الصناعي

يُفصل النموذج 150-F780NBED دائرة قدرة المحرك عن دائرة التحكم بجهد 100-120 فولت تيار متردد. يجب توجيه موصلات التحكم بشكل مستقل عن موصلات ثلاثي الأطوار عالية التيار لتقليل الاقتران الكهربائي.

يتطلب التصنيف البالغ 780 أمبير حماية مناسبة في المنبع، وتحديد حجم الموصلات، ومعدات الأطراف، وتوصيلات جانب المحرك. تعتمد معلمات التركيب هذه على دائرة المحرك الكاملة والكود الكهربائي المُطبق.

معلومات الطلب

• 1 × متحكم محرك ذكي Allen-Bradley 150-F780NBED
• 1 × مجموعة متحكم بحالة صلبة من نشرة 150
• 1 × تكوين حاوية مفتوحة
• لا تُحدد بيانات المنتج المُقدمة أي معدات تجاوز إضافية، أو أجهزة حمل زائد، أو موصلات، أو أجهزة حاوية، أو ملحقات تحكم.

إرشادات التركيب الميداني

دائرة القدرة

• تحقق من أن مصدر التغذية الوارد ثلاثي الأطوار وضمن نطاق 200-480 فولت تيار متردد المحدد.
• تأكد من أن حمل المحرك المتصل متوافق مع التصنيفات 780 أمبير و 600 حصان.
• حدد حجم الموصلات، وأجهزة الحماية، ومعدات الفصل وفقًا لمتطلبات التركيب الكاملة.
• تحقق من أن جميع أطراف القدرة مُحددة بشكل صحيح قبل تشغيل المتحكم.

دائرة التحكم

• زود دائرة التحكم بجهد التحكم المحدد 100-120 فولت تيار متردد.
• افصل أسلاك التحكم ماديًا عن موصلات المحرك عالية التيار حيثما كان ذلك عمليًا.
• تحقق من تحديد طرف التحكم قبل تطبيق الجهد.
• لا تطبق جهد الخط ثلاثي الأطوار على دائرة التحكم.

الحاوية والظروف الحرارية

• قم بتركيب المتحكم المفتوح داخل حاوية كهربائية مناسبة.
• وفر تهوية كافية للحاوية للمعدات المُركبة.
• حافظ على مسافة مناسبة بين الموصلات عالية التيار وأسلاك التحكم منخفضة الجهد.
• تحقق من أن بيئة التركيب تلبي مواصفات الشركة المصنعة المُطبقة.

الأسئلة الشائعة

• ما هو تصنيف التيار للنموذج 150-F780NBED؟

  تُدرج المواصفات المُقدمة تيارًا مُقدرًا يبلغ 780 أمبير. يجب اختيار المحرك ونظام الحماية المتصلين ليتناسبا مع تصنيف المتحكم.

• ما هو تصنيف قدرة المحرك المحدد؟

  تُحدد معلومات المنتج تصنيفًا يبلغ 600 حصان. يعتمد توافق المحرك الفعلي أيضًا على الجهد، تيار الحمل الكامل، التردد، وظروف التركيب.

• ما هو جهد الإدخال الذي يستخدمه المتحكم؟

  تُدرج المواصفات الفنية إدخال 200-480 فولت تيار متردد، ثلاثي الأطوار بتردد 50/60 هرتز. يذكر وصف المنتج أيضًا 200-460 فولت تيار متردد.

• ما هو جهد التحكم المطلوب؟

  جهد التحكم المحدد هو 100-120 فولت تيار متردد. يجب فصل مصدر التحكم عن دائرة قدرة المحرك ثلاثي الأطوار.

• هل النموذج 150-F780NBED متحكم بحالة صلبة؟

  نعم. تُحدد معلومات المنتج المُقدمة الجهاز بأنه متحكم محرك ذكي بحالة صلبة من نشرة 150.

• كم عدد الأطوار المدعومة؟

  تُحدد البيانات المُقدمة تكوين إدخال ثلاثي الأطوار. نطاق تردد الخط المحدد هو 50/60 هرتز.

• هل يتم توفير المتحكم في حاوية مغلقة؟

  لا. تُحدد المواصفات المُقدمة تكوين حاوية مفتوحة. يتطلب التركيب الميداني حاوية كهربائية واقية مناسبة.

• هل درجة حرارة التشغيل محددة في البيانات المُقدمة؟

  لا يُقدم قيمة لدرجة حرارة التشغيل. لذلك، يجب التحقق من حدود درجة الحرارة البيئية مقابل وثائق الشركة المصنعة المُطبقة.
