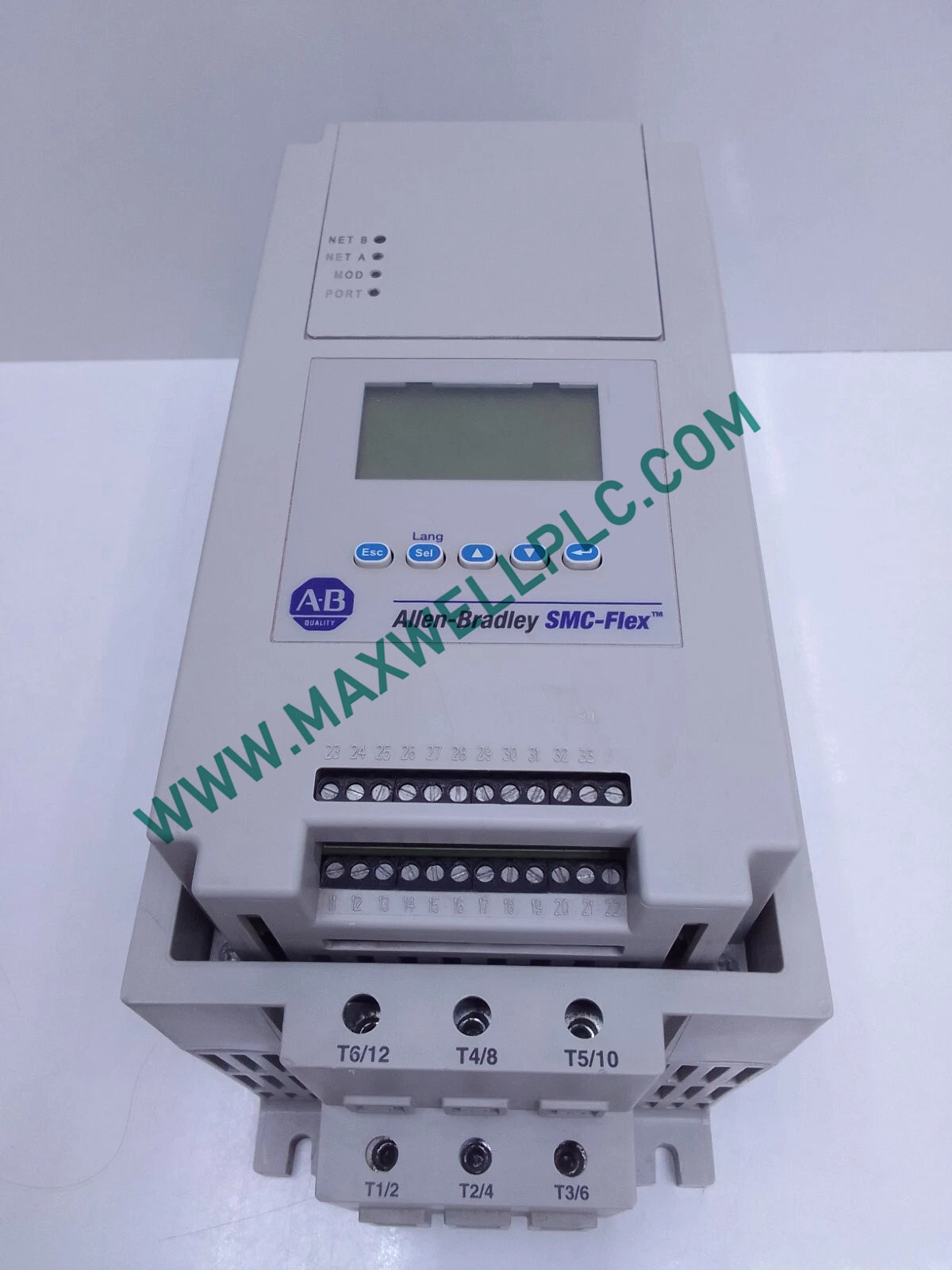

تم تكوين Allen-Bradley 150-F625NBAB، المُفهرَس أيضًا باسم وحدة التحكم الذكية في المحركات 150-F، لبدء تشغيل المحركات ذات الجهد المنخفض في أنظمة محركات التيار المتردد، ويوفر تحكمًا مباشرًا في الطور للمحركات الحثية ثلاثية الأطوار حتى 355 كيلووات عند 400 فولت.

تفكيك رقم الكتالوج

• 150-: سلسلة بادئ التشغيل ذو الجهد المنخفض بالحالة الصلبة SMC™
• F: تصميم قياسي من النوع المفتوح
• 625: تيار تشغيل مقدر 625 أمبير عند 40 درجة مئوية
• N: تصنيف جهد التحكم 230/240 فولت تيار متردد
• B: تكوين قياسي للتحكم في المضخة
• A: لا يوجد موصل تجاوز داخلي
• B: مراجعة البرامج الثابتة القياسية

البيانات الكهربائية والميكانيكية

تكامل اللوحة الخلفية لـ EtherNet/IP وتوسيع الإدخال/الإخراج

تتصل الوحدة بمنصات Allen-Bradley ControlLogix وCompactLogix عبر محولات الاتصال المتوافقة، باستخدام رسائل المنتج/المستهلك لأوامر البدء/الإيقاف المحددة. يتوافق توافق تحديث البرامج الثابتة مع مراجعات البرامج الثابتة SMC™ Flex لضمان تحديد ملف تعريف ثابت. يسمح توسيع كثافة الإدخال/الإخراج بدمج منطق التحكم في المضخة دون وحدات إدخال تناظرية إضافية، مما يقلل من زمن انتقال ناقل اللوحة الخلفية أثناء انتقالات منحنى عزم الدوران.

معلومات الطلب

• 1 × 150-F625NBAB وحدة تحكم ذكية في المحركات، من النوع المفتوح
• 1 × ورقة بيانات فنية للتركيب والأسلاك (صيغة رقمية)

إرشادات التركيب والأسلاك

• يجب التركيب عموديًا على سطح مستوٍ وصلب بحد أدنى 50 مم خلوصًا أعلاه وأسفله لتبريد الحمل الحراري.
• أطراف توصيل الطاقة بعزم دوران 45 نيوتن متر باستخدام موصلات نحاسية من الفئة A مصنفة لـ 75 درجة مئوية كحد أدنى.
• قم بتوجيه أسلاك التحكم بشكل منفصل عن موصلات الطاقة؛ حافظ على مسافة 200 مم أو استخدم قناة معدنية مؤرضة.
• قم بربط طرف PE بقضيب التأريض للنظام بموصل بحجم حسب جدول NEC 250.122 لخدمة 625 أمبير.

الأسئلة الشائعة الفنية

س: هل يدعم 150-F625NBAB التبديل السريع على لوحة خلفية موصلة بالكهرباء؟

ج: لا. يجب إزالة الطاقة عن وحدة التحكم قبل إزالتها أو تركيبها. يفتقر تجميع الثايرستور ذو الحالة الصلبة إلى تسلسل إدخال الطاقة المعزول وسيحدث عطل إذا تعرض لاتصال ناقل مباشر.

س: ما هو الحد الأدنى لحجم الموصل المطلوب لأطراف الطاقة 625 أمبير؟

ج: استخدم موصلات نحاسية 300 kcmil مع تصنيف عزل 75 درجة مئوية. يُسمح بموصلين متوازيين لكل طور إذا تم تحديد حجمهما حسب جداول خفض سعة التيار NEC وتم تركيبهما بحماية فردية من التيار الزائد.

س: هل يمكن تعطيل منطق التحكم في المضخة عبر تكوين البرامج الثابتة؟

ج: نعم. يمكن تكوين وظيفة التحكم في المضخة من خلال مجموعة معلمات SMC™. يؤدي تعطيلها إلى إعادة ملفات تعريف منحنى البدء/الإيقاف القياسية دون التأثير على زوايا إطلاق الثايرستور.

س: ما هو انخفاض الجهد المتوقع عبر SCRs أثناء التوصيل الكامل؟

ج: انخفاض الجهد الأمامي النموذجي هو 1.2-1.7 فولت لكل طور عند التيار المقدر. يجب أخذ ذلك في الاعتبار في حسابات كفاءة النظام وتخطيط التشتت الحراري لتهوية الغلاف.

س: هل يتوفر التحكم في موصل التجاوز الخارجي في هذا الطراز؟

ج: لا. يشير اللاحقة "A" إلى عدم وجود تجاوز داخلي. يجب توصيل التجاوز الخارجي في الموقع وتسلسله عبر جهات اتصال مساعدة لمنع ارتفاع درجة حرارة SCRs أثناء وضع التشغيل المستمر.

س: ما هو التسامح المسموح به لجهد التحكم على إمداد 230/240 فولت تيار متردد؟

ج: تسامح Us هو +10% / -15% (195-264 فولت تيار متردد). قد يؤدي التشغيل خارج هذا النطاق إلى إعادة ضبط لوحة التحكم أو اكتشاف غير صحيح للعبور الصفري، مما يؤدي إلى عدم توازن الطور أثناء التصعيد.

س: هل توفر الوحدة حماية من فقدان الطور أو عكس الطور؟

ج: نعم. تراقب وحدة التحكم باستمرار جهد الخط لاكتشاف فقدان الطور وعكس الطور وظروف الجهد المنخفض، وتبدأ إيقاف تشغيل متحكم به إذا تجاوزت الظروف غير المتماثلة انحرافًا بنسبة 15%.

س: ما هو الخلوص المطلوب لتهوية المشتت الحراري؟

ج: حافظ على مسار تدفق هواء غير معيق بحد أدنى 100 مم خلف الوحدة وفوقها. يجب ألا تتجاوز درجة الحرارة المحيطة 40 درجة مئوية على سطح المشتت الحراري للحفاظ على تصنيف 625 أمبير.
