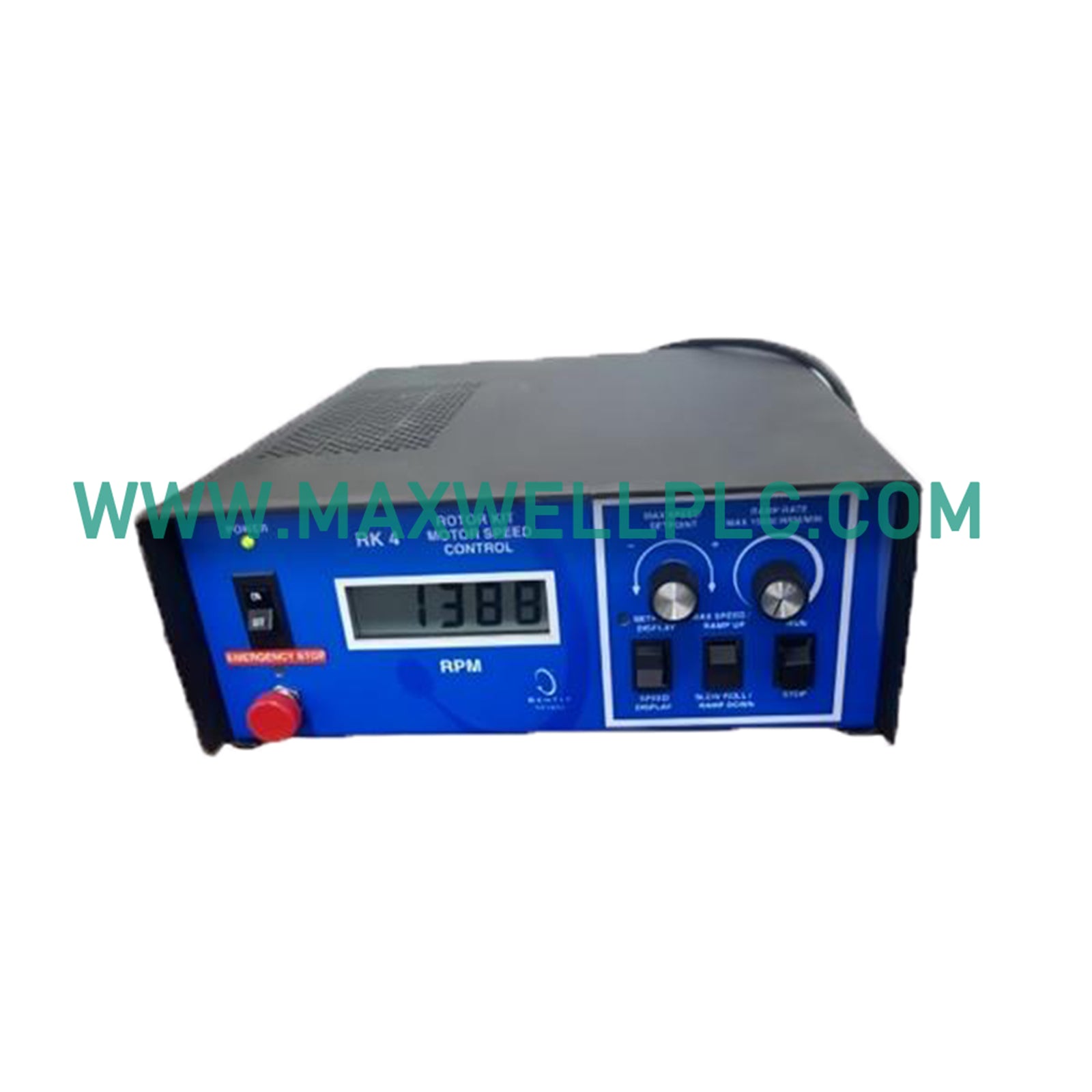

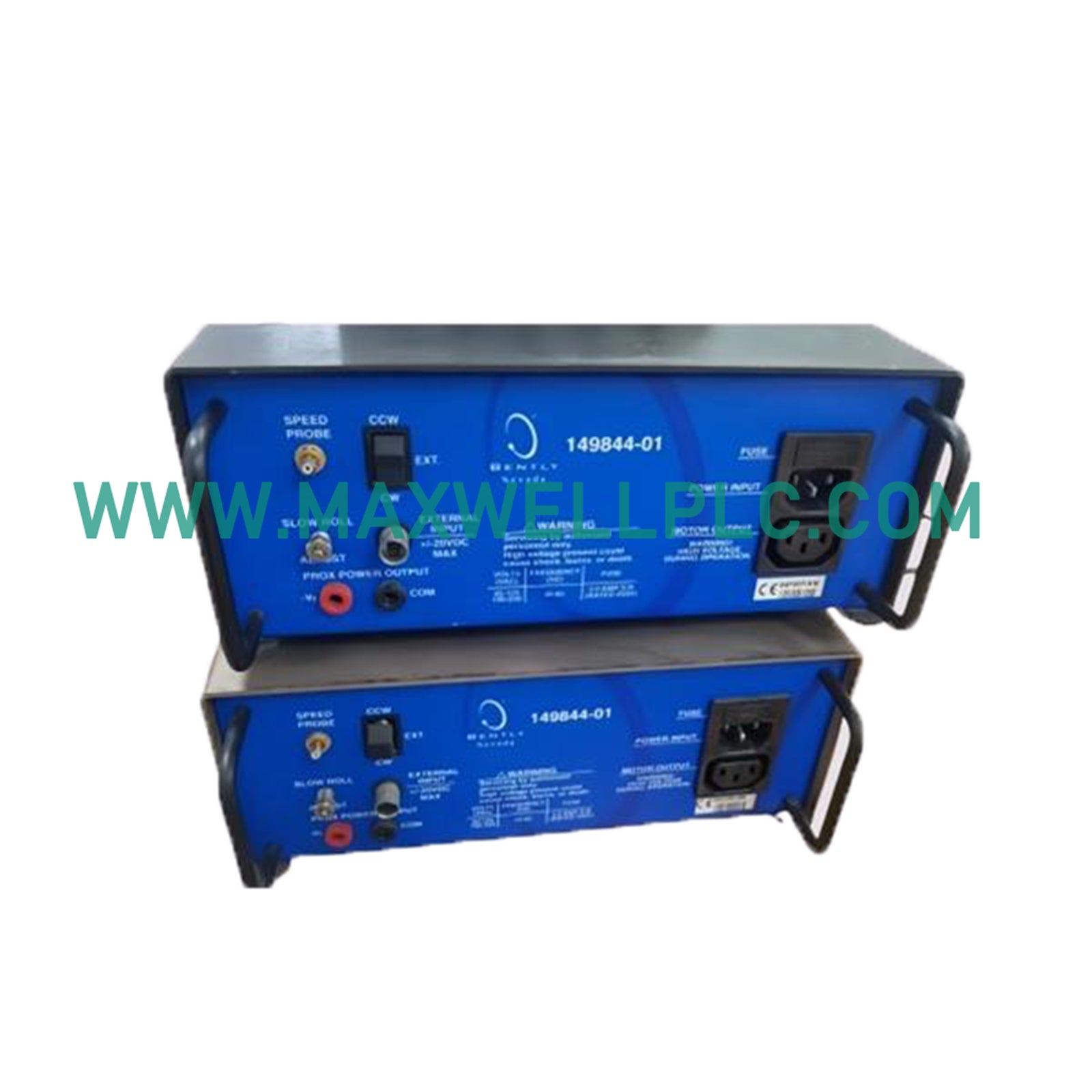

Bently Nevada 3500 System 149844-01 طقم دوار للتحكم في سرعة المحرك RK4
-
الأبعاد: 28 × 28 × 3 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تصميم Bently Nevada 149844-01 (149844-01 جهاز التحكم في سرعة محرك مجموعة الدوار) لتنظيم سرعة الدوران بدقة في منصات اختبار الآلات، ويوفر تنفيذًا ماديًا وكهربائيًا مباشرًا لإشارات طلب السرعة.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | 149844-01 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.78 كجم |
| أبعاد الشحن | 28 × 28 × 3 سم |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| استهلاك الطاقة | من 5 إلى 30 فولت تيار مستمر (ذروة) |
| تردد النبض | من 1 هرتز إلى 20,000 هرتز |
| نطاق السرعة | من 0 إلى 20,000 دورة في الدقيقة |
| الدقة | +/- 0.1 % من القراءة |
ديناميكيات الدوار وتكييف الإشارة
يستخدم جهاز التحكم RK4 عد النبضات عالي التردد لتنظيم سرعة الدوار، والحفاظ على السرعات المستهدفة من خلال الضبط الدقيق لإثارة المحرك. يعتمد أداء النظام على التحقق الصارم من جهد الفجوة لمجسات استشعار السرعة؛ ويمكن أن تؤدي الانحرافات عن أهداف -10 فولت تيار مستمر إلى إحداث تحول طوري أو إطلاق نبضات زائفة. من خلال دمج ردود الفعل الديناميكية المتكاملة للدوار، يثبط الجهاز الضوضاء الكهربائية عبر سلسلة النبضات، مما يضمن بيانات RPM مستقرة حتى في البيئات الكهرومغناطيسية عالية الكثافة. يدير النظام بشكل فعال قمع التداخل بين قنوات إدخال السرعة لضمان أداء تحكم حتمي.
معلومات الطلب
- 1 جهاز التحكم في سرعة محرك مجموعة الدوار 149844-01
- 1 دليل التعليمات الفنية
إرشادات التثبيت الميداني
- توصيل الطاقة: قم بتوصيل مصدر إشارة مستقر يتراوح من 5 إلى 30 فولت تيار مستمر (ذروة) بأطراف الإدخال الأساسية، مع التأكد من أن أسلاك التوصيل ملتوية ومحمية لمنع امتصاص تداخل الترددات الراديوية/التداخل الكهرومغناطيسي.
- إنهاء الإخراج: قم بتوصيل الإخراج التناظري 4-20 مللي أمبير بمدخل نظام التحكم، مع التأكد من أن مقاومة الحلقة تظل ضمن الحدود المحددة للحفاظ على دقة الإشارة.
- التركيب: قم بتثبيت وحدة التحكم على سطح صلب ومعزول عن الاهتزاز لمنع الإجهاد الميكانيكي على مكونات لوحة الدوائر المطبوعة.
- التأريض: قم بإنهاء جميع دروع الكابلات المحورية عند نقطة مرجعية تأريض إشارة مركزية للحفاظ على الحصانة ضد حلقات التأريض.
الأسئلة الشائعة
-
هل تتوافق وحدة التحكم هذه مع وحدات التحكم المنطقية القابلة للبرمجة (PLCs) الخارجية؟
نعم، تم تصميم الإخراج التناظري 4-20 مللي أمبير للتوصيل ببطاقات الإدخال التناظرية PLC القياسية لمراقبة السرعة في الوقت الفعلي والتحكم في الحلقة المغلقة.
-
ما هو تأثير تجاوز حد 20,000 دورة في الدقيقة؟
سيؤدي تجاوز حد السرعة المقدر إلى وصول وحدة التحكم إلى أقصى عدد لتردد النبضات، مما يؤدي إلى تشبع الإشارة وبيانات RPM غير صالحة.
-
هل يمكن للمستخدم ضبط نطاق تردد النبضات؟
لا. يتم ضبط نطاق التردد في المصنع لاستيعاب سلاسل نبضات مستشعر السرعة القياسية ولا يخضع للتعديل الميداني.
-
هل يدعم الجهاز التبديل السريع؟
لا. يجب فصل الطاقة بالكامل عن حلقة التحكم قبل الخدمة أو الإزالة لمنع ارتفاعات الجهد الكهربائي من إتلاف الدوائر الداخلية.
-
ماذا يحدث إذا انخفض جهد الإدخال إلى أقل من 5 فولت تيار مستمر؟
ستفشل وحدة التحكم في الكشف عن انتقالات النبضات بشكل موثوق، مما يؤدي إلى قراءات سرعة متقطعة أو فقدان كامل لبيانات RPM.
-
هل هناك متطلبات محددة لنوع مستشعر السرعة؟
تم تحسين المدخلات لمستشعرات النبض القائمة على القرب؛ يجب أن يلبي خرج المستشعر متطلبات تأرجح الجهد الذروي من 5 إلى 30 فولت تيار مستمر للتشغيل الموثوق به.
-
كيف تؤثر الرطوبة العالية على الأداء؟
تم تصنيف الجهاز لرطوبة نسبية تتراوح من 5 إلى 95%؛ ومع ذلك، يجب الحفاظ على ظروف غير مكثفة لمنع مسارات التسرب على تجميع لوحة الدوائر المطبوعة.
-
هل دقة 0.1 دورة في الدقيقة ثابتة عبر النطاق؟
نعم، تحافظ بنية القياس على دقة ثابتة تبلغ 0.1 دورة في الدقيقة عبر نطاق التشغيل الكامل من 0 إلى 20,000 دورة في الدقيقة.
