نظرة عامة على المنتج

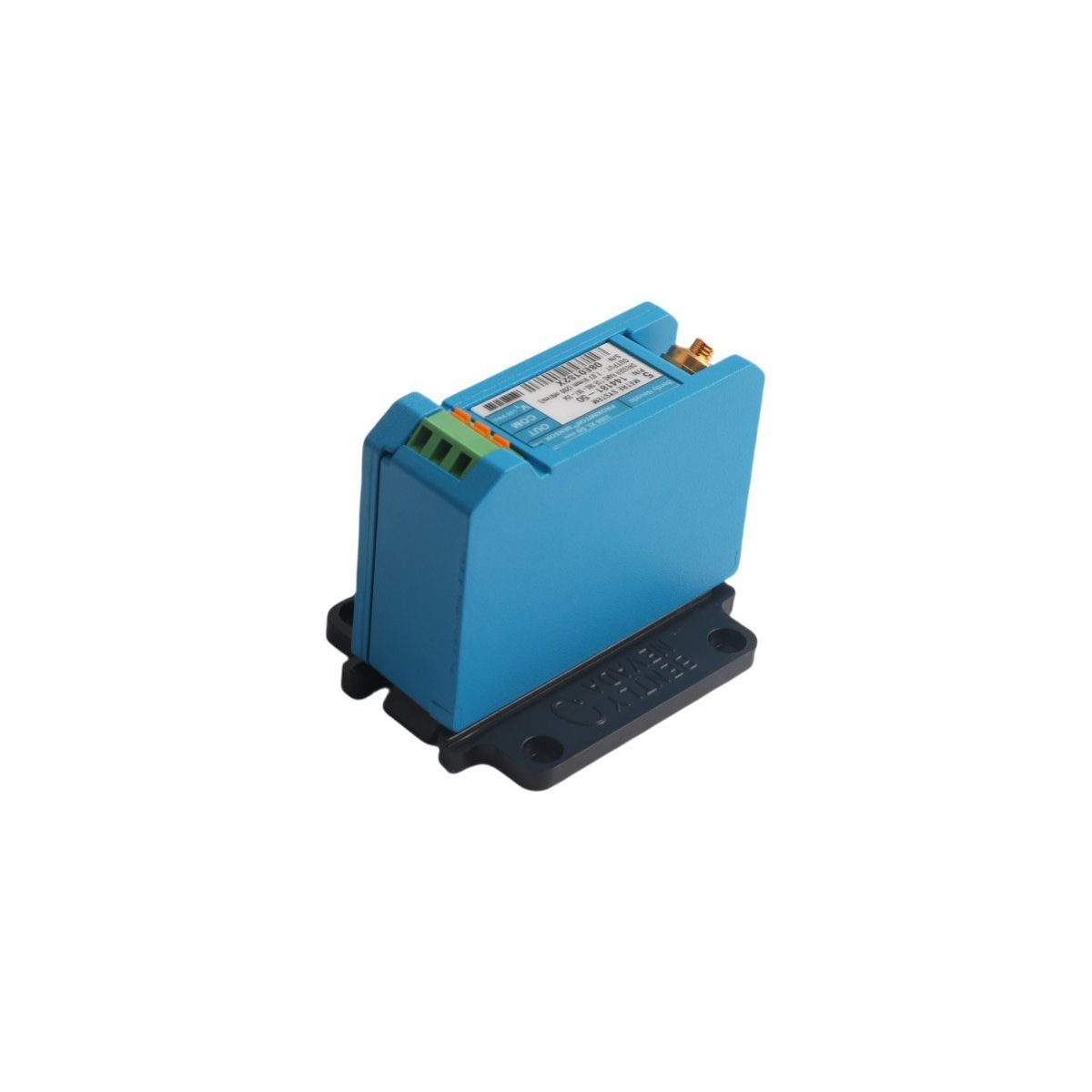

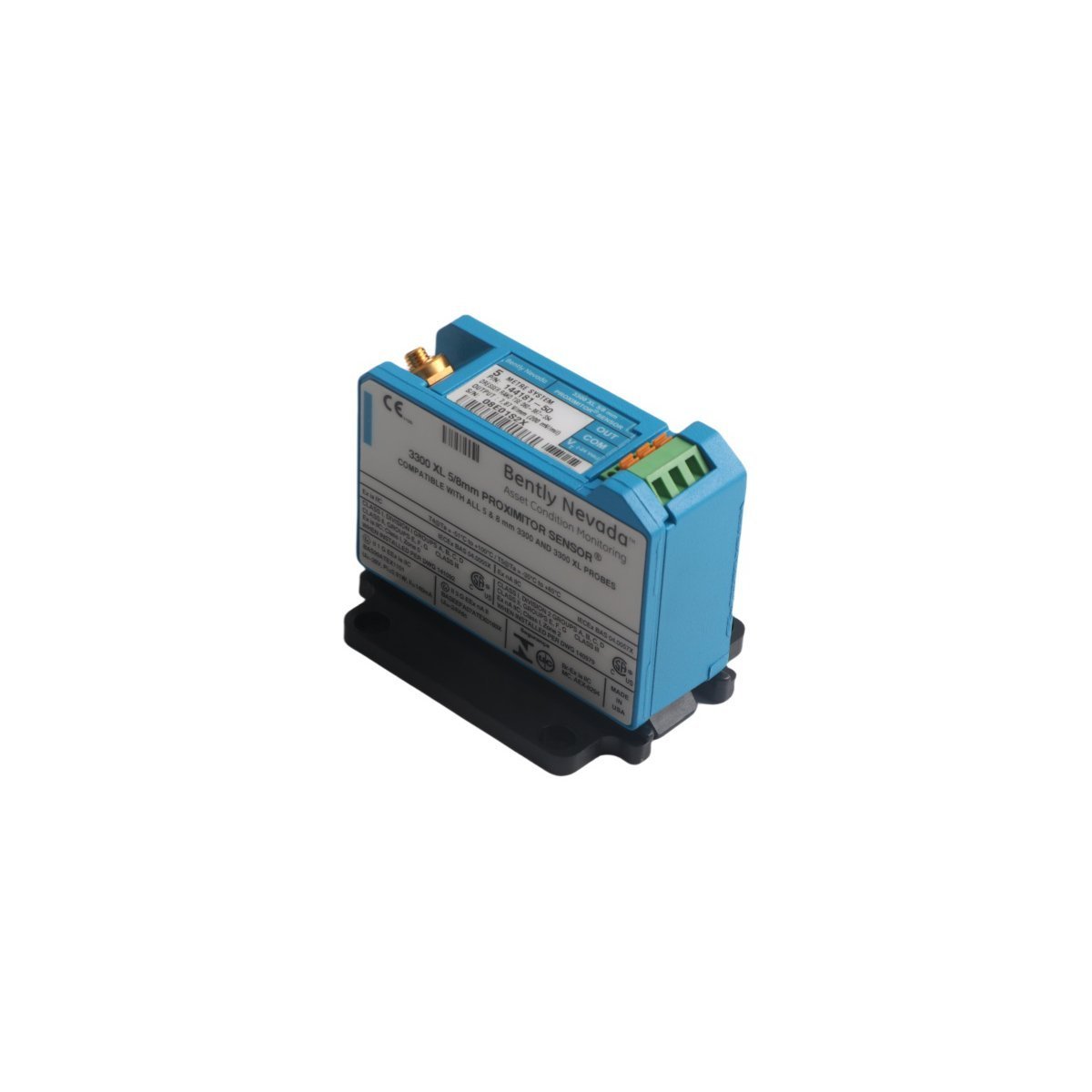

Bently Nevada 144181-50 هو مستشعر تقارب Proximitor عالي الأداء من سلسلة 3300 XL، يعمل كمكون إلكتروني أساسي لنظام محول التقارب غير المتصل. تمت معايرة هذا الجهاز خصيصًا للاستخدام مع مجسات التقارب 5 مم و 8 مم لمراقبة حالة الآلات الدوارة الحيوية. من خلال توليد إشارة تردد لاسلكي (RF) عالية التردد، يقيس 144181-50 تغيرات التيار الدوامي الناتجة عن قرب الهدف الموصل، مثل عمود التوربينات. ثم يحول هذه الإشارات المعقدة إلى خرج جهد مستقر يتناسب مع المسافة بين طرف المسبار والهدف. هذا الجهاز لا غنى عنه لتوفير بيانات في الوقت الفعلي عن الاهتزاز، موضع الدفع، والسرعة لأنظمة أجهزة إشراف التوربينات (TSI).

الخصائص التقنية الرئيسية ومعلمات الجهاز

تم تصميم 144181-50 للحصول على دقة قصوى ومرونة بيئية، مما يضمن استقرار الإشارة حتى في وجود التداخل الكهرومغناطيسي وتقلبات درجة الحرارة.

• رقم الموديل 144181-50

• توافق النظام أنظمة محول التقارب Bently Nevada 3300 XL 5 مم و 8 مم

• خرج الإشارة 7.87 فولت/مم (200 ملي فولت/ميل) عامل قياس قياسي

• المدى الخطي 2.0 مم (80 ميل) نموذجي لأنظمة 8 مم

• جهد الإدخال -17.5 Vdc إلى -26 Vdc

• معايرة طول النظام 5.0 أمتار (الطول الكلي بما في ذلك المسبار وكابل التمديد)

• نطاق درجة الحرارة يعمل من -51 درجة مئوية إلى +100 درجة مئوية (-60 درجة فهرنهايت إلى +212 درجة فهرنهايت)

• البناء المادي غطاء من التكنوبوليمر المقاوم للصدمات مع قاعدة من الفولاذ المقاوم للصدأ 304

• التركيب مشابك مدمجة لقضبان DIN أو لوحة تركيب حاجز

• نوع الموصل موصلات محورية "ClickLoc" لتوفير واجهات مطلية بالذهب آمنة ومحكمة بالإصبع

التطبيقات الصناعية وحالات الاستخدام التشغيلي

يعد مستشعر التقارب هذا معيارًا عالميًا لحماية الآلات في القطاعات الصناعية الثقيلة حيث تكون الأصول الدوارة عالية السرعة ذات أهمية حاسمة للمهمة.

• مراقبة الاهتزاز الشعاعي تتبع الحركة الديناميكية للأعمدة في التوربينات الغازية والبخارية لتحديد عدم التوازن، أو سوء المحاذاة، أو عدم استقرار المحامل.

• موضع الدفع المحوري قياس الموضع الطولي الثابت للدوار بالنسبة لمتحمل الدفع لمنع التلامس الميكانيكي الداخلي والفشل الكارثي.

• الكشف عن السرعة الدورانية توفير نبضات عالية الدقة من أسنان التروس أو تجاويف المفاتيح لحماية السرعة الزائدة وشاشات التاكومتر.

• مولدات الطاقة الكهرومائية مراقبة خلوص محامل التوجيه وتذبذب العمود في وحدات توليد الطاقة واسعة النطاق.

• معدات المصافي والبتروكيماويات حماية الضواغط الطاردة المركزية ومضخات الخدمة العالية من التحولات الميكانيكية المفاجئة في البيئات المتقلبة.

يتوافق 144181-50 تمامًا مع رف المراقبة من سلسلة Bently Nevada 3500 وبرنامج إدارة الآلات System 1، مما يسمح لفرق الصيانة بإجراء اتجاهات تشخيصية متقدمة وتحليل الأسباب الجذرية على معداتهم الأكثر قيمة.
