نظرة عامة على المنتج

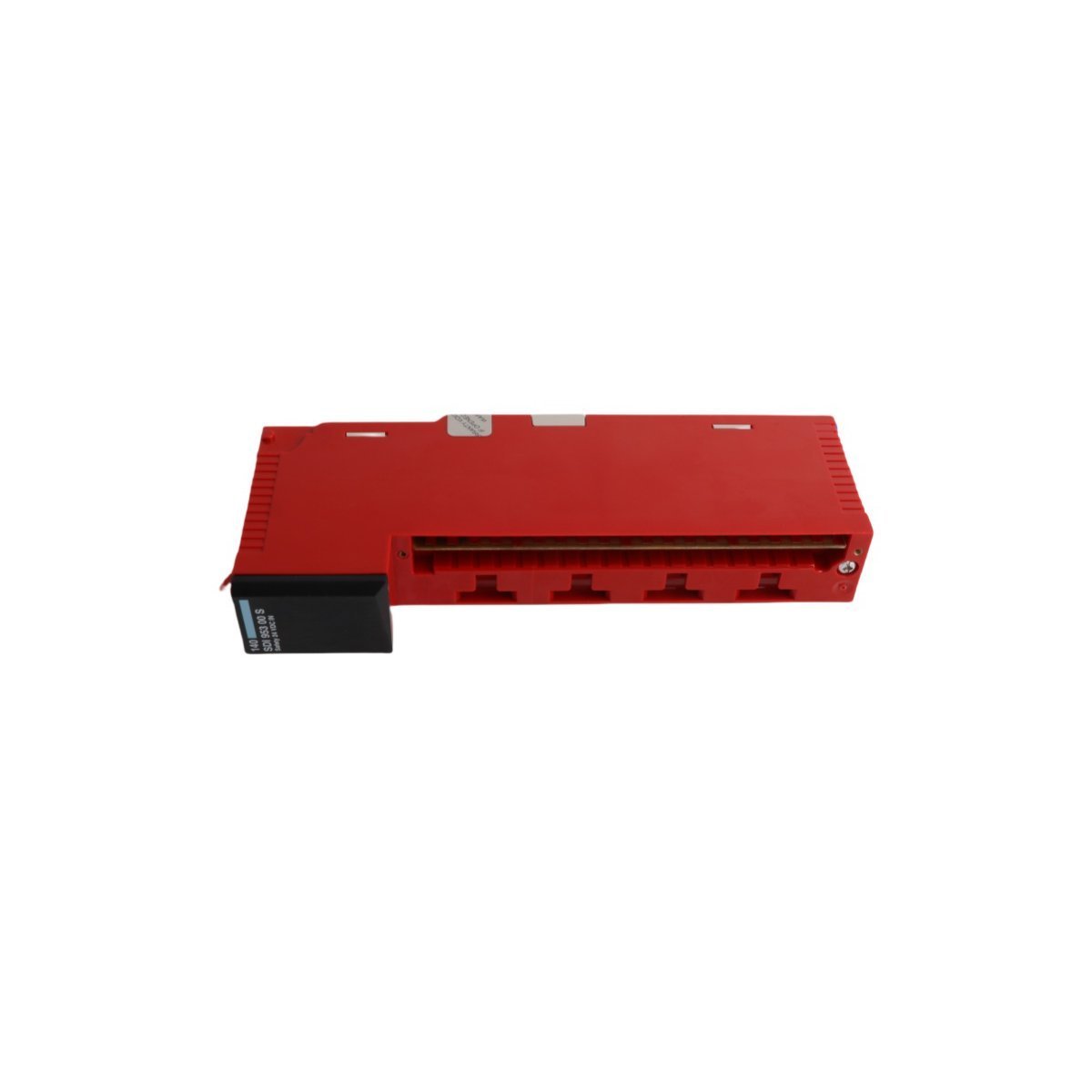

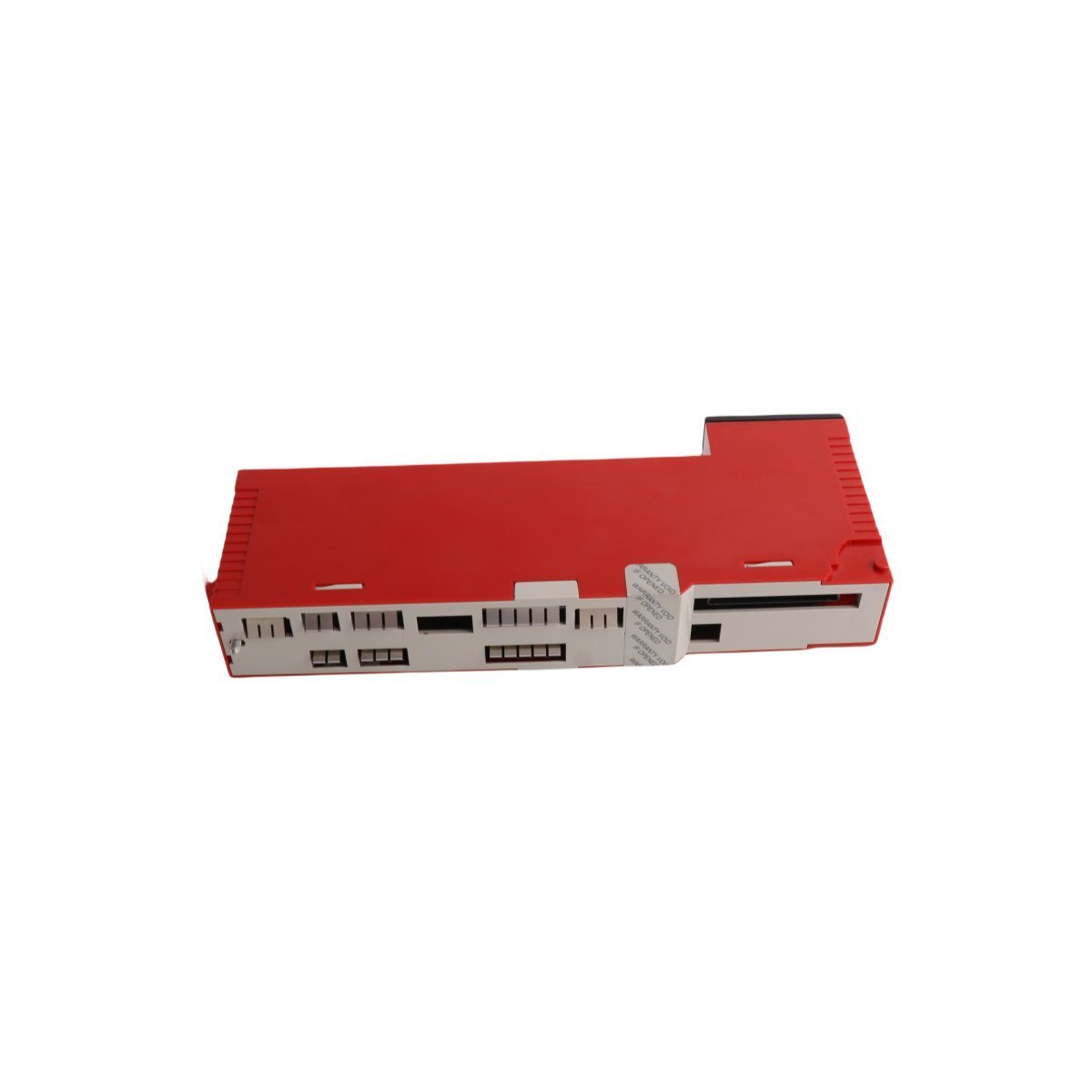

وحدة شنايدر إلكتريك 140SDI95300S هي وحدة إدخال منفصلة ذات سلامة عالية ومقاومة للفشل، تنتمي إلى منصة التشغيل الآلي Modicon Quantum. تم تصميم هذه الوحدة لأنظمة الأجهزة الآمنة (SIS) ذات المهام الحرجة، وتوفر 16 قناة إدخال رقمية خاضعة للإشراف ومصممة للتفاعل مع الأجهزة الميدانية المتعلقة بالسلامة. تعد مكونًا أساسيًا في البنى التي تتطلب تصنيفات SIL (مستوى تكامل السلامة) عالية، مما يضمن معالجة الإشارات المنفصلة من مفاتيح الإيقاف في حالات الطوارئ، وحراس التعشيق، والمستشعرات بمنطق داخلي زائد عن الحاجة. من خلال توفير الاختبار الذاتي المستمر للأجهزة والكشف عن الأعطال، تقلل الوحدة 140SDI95300S من مخاطر الفشل الخطير غير المكتشف في حلقات التحكم الصناعية المعقدة.

الهندسة المعمارية التقنية ومعلمات الأجهزة

تم تصميم هذه الوحدة المعتمدة للسلامة للحفاظ على موثوقية الحصول على الإشارات حتى في البيئات الصناعية الصاخبة كهربائيًا أو ذات التقلبات الحرارية.

• نوع الإدخال: 16 إدخالًا منفصلًا للسلامة (24 فولت تيار مستمر)

• توافق النظام: سلسلة Modicon Quantum Safety

• تصنيف السلامة: معتمد SIL 3 (عند التكوين في حلقات السلامة المناسبة)

• نطاق التشغيل الحراري: -25 درجة مئوية إلى +60 درجة مئوية

• إشراف الإدخال: تشخيصات شاملة على مستوى القناة وإجراءات الفحص الذاتي

• العزل: عزل جلفاني بين إشارات الجانب الميداني واللوحة الخلفية لـ Quantum

• التركيب: يشغل فتحة واحدة في رف Modicon Quantum القياسي

• نوع الاتصال: دعم كتلة طرفية قابلة للإزالة

• أبعاد الجهاز: 4 سم عرض × 10.5 سم ارتفاع × 24.8 سم عمق

• الوزن الصافي: 0.35 كجم

• بلد المنشأ: فرنسا

تطبيقات السلامة الصناعية

أنظمة الإغلاق في حالات الطوارئ (ESD)في مصافي البتروكيماويات ومحطات معالجة الغاز، تُستخدم الوحدة 140SDI95300S كواجهة إدخال أساسية لأزرار الإيقاف في حالات الطوارئ. تضمن إمكانيات التشخيص عالية السرعة للوحدة اكتشاف أي كسر سلك أو دائرة قصر في حلقة السلامة فورًا، مما يمنع سيناريو "الفشل الخطير" أثناء حدث حرج في العملية.

مراقبة حماية الآلاتبالنسبة لخلايا التصنيع الكبيرة للسيارات، تراقب هذه الوحدة حالة ستائر الضوء الأمانية والأبواب المتشابكة. من خلال معالجة هذه الإشارات عبر هندستها المعمارية المقاومة للفشل، تضمن الوحدة 140SDI95300S وصول المعدات الروبوتية إلى حالة آمنة لحظة اختراق محيط الأمان، مما يلبي متطلبات مستوى الأداء e (PL e).

أنظمة إدارة الحارق (BMS)في أنظمة الغلايات الصناعية عالية السعة، تتبع الوحدة الإشارات المنفصلة من أجهزة كشف اللهب ومفاتيح وضع صمام الوقود. يسمح التصميم المتين لها بالعمل بشكل موثوق بالقرب من المناطق ذات الحرارة العالية، مما يوفر الاستجابة الحتمية اللازمة لإغلاق خطوط الوقود إذا تم اكتشاف ظروف احتراق غير آمنة.

التعشيق الحرج للعملياتيتم نشر الوحدة 140SDI95300S بشكل متكرر في عمليات الدفعات الصيدلانية والكيميائية حيث يجب التحقق من تعشيق عمليات محددة قبل بدء التسلسل. تسمح كثافة قنواتها البالغة 16 قناة بالمراقبة المركزية لمفاتيح الضغط والمستوى المتعددة، مما يضمن تنفيذ المنطق المتعلق بالسلامة بدقة 100٪ لمنع تلف المعدات أو المخاطر البيئية.
