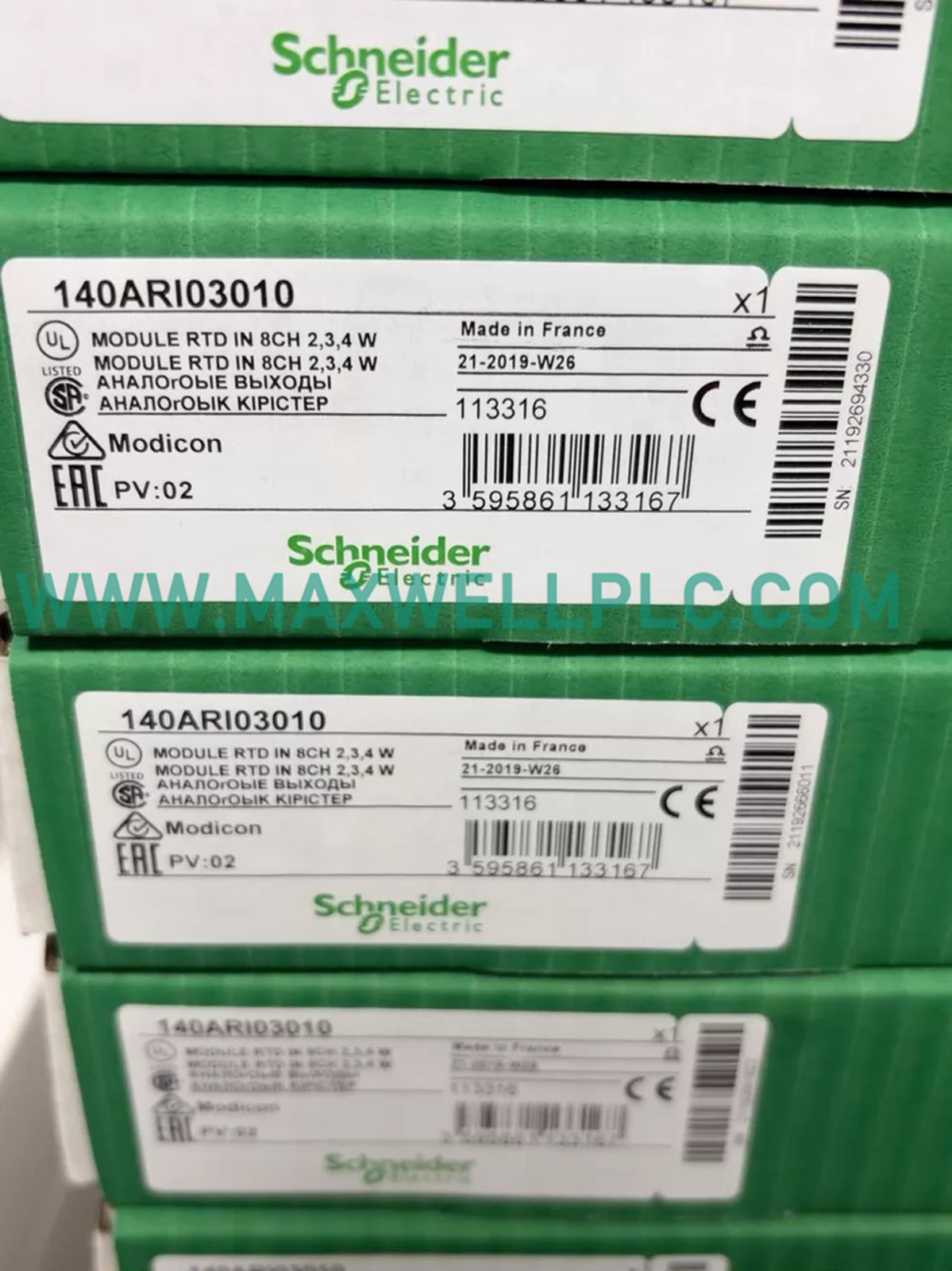

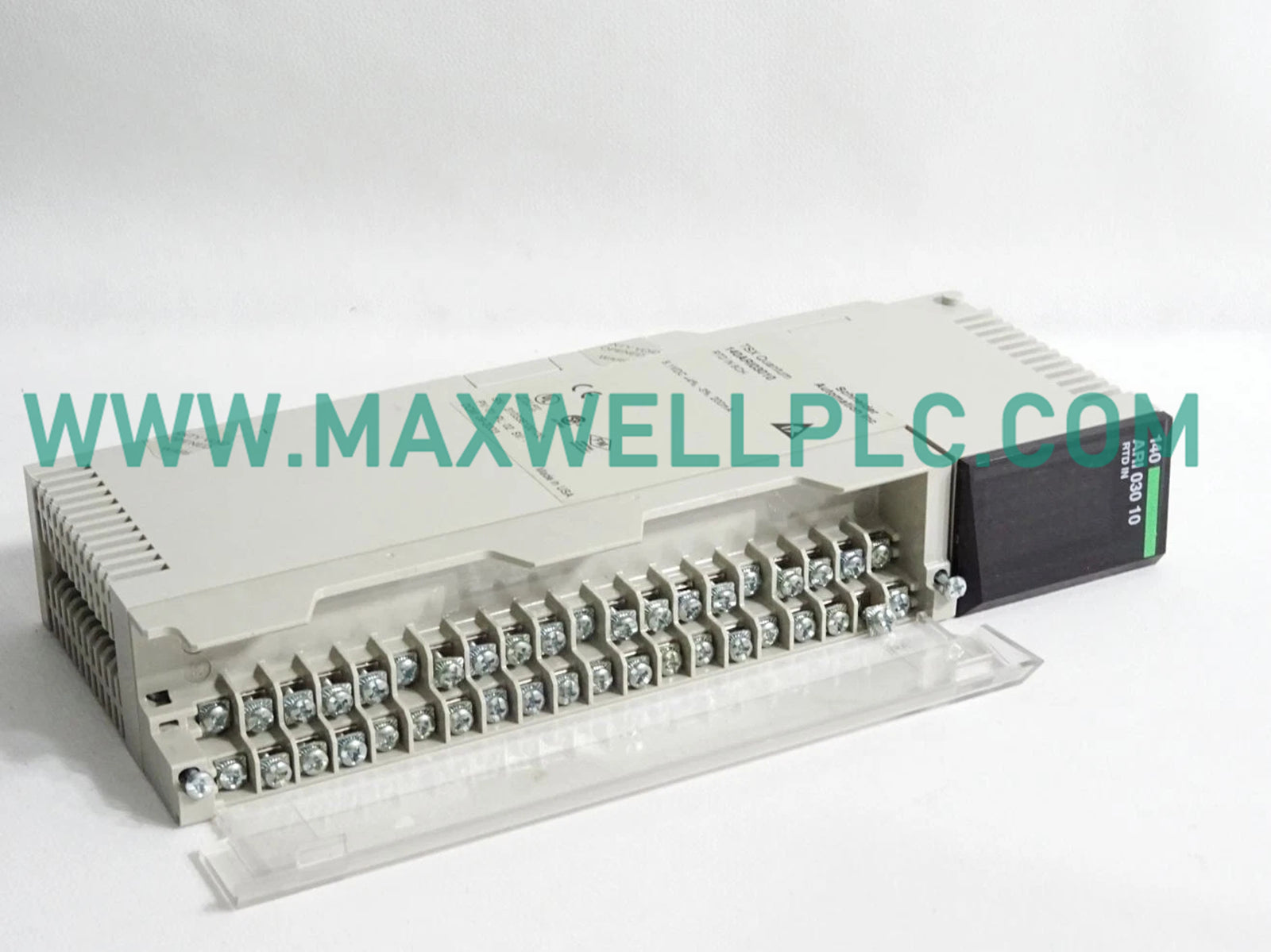

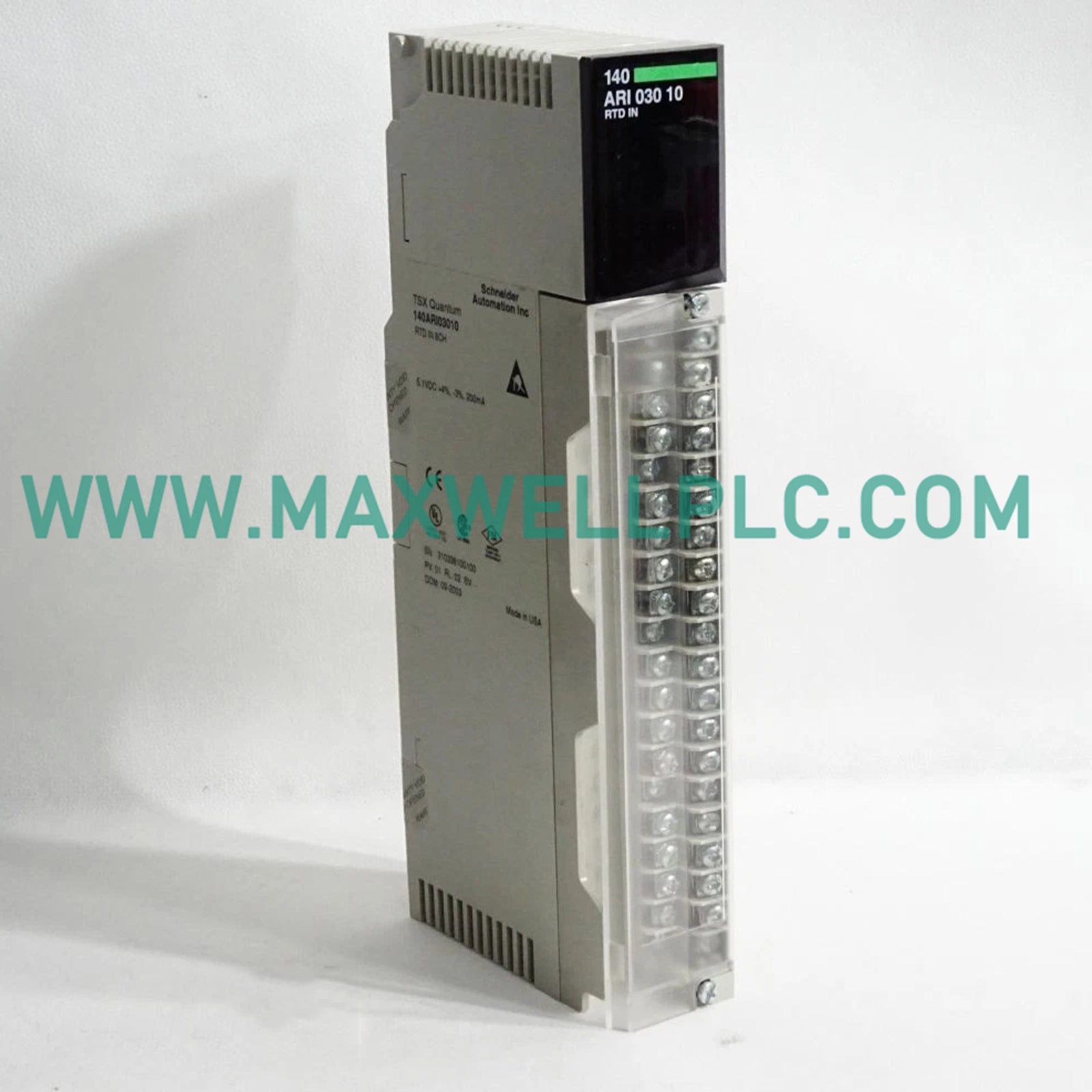

140ARI03010 وحدة إدخال تناظرية شنايدر إلكتريك موديكون كوانتوم
-
الأبعاد: 4.7 سم × 16.5 سم × 31.4 سم
-
بلد المنشأ: France
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تكوينه لاكتساب بيانات درجة الحرارة الدقيقة في منصات الأتمتة Modicon Quantum، توفر شنايدر إلكتريك 140ARI03010 (وحدة الإدخال التناظري 140ARI03010) تنفيذًا كهربائيًا فيزيائيًا مباشرًا لـ 8 مدخلات لمسبار درجة الحرارة التفاضلية.
مصفوفة النموذج الفني
140ARI03010 هي وحدة إدخال تناظري ذات 8 قنوات مصممة لاستشعار درجة الحرارة عبر مجسات RTD. وهي تدعم مستشعرات Pt100 و Pt200 و Pt500 و Pt1000 و Ni100 و Ni200 و Ni500 و Ni1000، وتستخدم دقة 13 بت لمعالجة الإشارات الحرارية عبر إعدادات نطاق متعددة.
مواصفات الأجهزة
| المعلمة | المواصفات |
| النموذج | 140ARI03010 |
| العلامة التجارية | Schneider Electric |
| الأصل | الرجوع إلى ملصق المنتج |
| الوزن | 0.3 كجم |
| أبعاد الشحن | 4.7 سم × 16.5 سم × 31.4 سم |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | 200 مللي أمبير (تيار الناقل) / 1 وات (تبديد الطاقة) |
| قنوات الإدخال | 8 (تفاضلي) |
| الدقة | 13 بت |
| الدقة | +/- 0.1 درجة مئوية خطأ مطلق |
تكامل النظام والاتصال
تعتمد بنية منصة Quantum على اتصال اللوحة الخلفية المعياري لاستقصاء الوحدات وتحديثات البيانات. تتطلب 140ARI03010 9 كلمات إدخال لتعيين السجلات داخل ذاكرة PLC. تتوافق سرعة اتصال الناقل مع توقيت اللوحة الخلفية لـ Quantum، ويجب التحقق من توافق البرامج الثابتة داخل بيئات Unity Pro أو EcoStruxure Control Expert لضمان التكوين الصحيح للأجهزة لدورة المسح الحراري.
معلومات الطلب
-
1 × وحدة إدخال تناظرية 140ARI03010
-
1 × تعليمات التثبيت الفنية
-
ملاحظة: موصلات الطرفية الميدانية مطلوبة للأسلاك الخارجية ويتم توفيرها عادةً مع قاعدة التركيب المرتبطة.
إرشادات التثبيت الميداني
-
التركيب: تأكد من أن الوحدة مثبتة بالكامل في رف اللوحة الخلفية لـ Quantum. قم بتأمين آلية القفل للحفاظ على الاتصال الكهربائي والاستقرار الهيكلي.
-
الدرع: قم بتوصيل دروع المسبار بالطرف الأرضي المحدد للهيكل على كتلة الأطراف لمنع التداخل الكهرومغناطيسي.
-
الأسلاك: حافظ على أطوال كبلات متسقة بين أنواع المجسات؛ استخدم تكوينات 3 أسلاك للكابلات التي تتجاوز 5 أمتار للتعويض عن تغيرات مقاومة الخط.
-
البيئة: تحقق من أن درجة الحرارة المحيطة المحلية لا تتجاوز 60 درجة مئوية وتأكد من أن موقع التثبيت خالٍ من الغازات المسببة للتآكل أو تراكم الغبار الزائد.
الأسئلة المتكررة
-
س: هل تدعم هذه الوحدة التبديل السريع؟
ج: لا، لا تدعم 140ARI03010 التبديل السريع. يجب إيقاف تشغيل طاقة الرف قبل استخراج أو إدخال الوحدة لمنع التلف الكهربائي لدبابيس اللوحة الخلفية.
-
س: كيف يتم الكشف عن الأسلاك المكسورة؟
ج: تراقب المنطق الداخلي للوحدة سلامة الحلقة. إذا حدث دائرة مفتوحة، يشير مؤشر LED لحالة القناة إلى خطأ، ويتم تحديث سجل التشخيص.
-
س: هل المدخل معزول عن اللوحة الخلفية؟
ج: نعم، توفر الوحدة عزلًا بقوة 1780 فولت تيار متردد بين قنوات الإدخال والناقل الداخلي.
-
س: هل يمكنني مزج مجسات Pt100 و Ni100 على نفس الوحدة؟
ج: نعم، يمكن تكوين القنوات بشكل مستقل لأنواع المستشعرات المحددة من خلال قائمة إعدادات البرنامج.
-
س: ما هو وقت التحديث لقياسات 3 أسلاك؟
ج: توفر الوحدة وقت تحديث يبلغ 1200 مللي ثانية لتكوينات مجسات 3 أسلاك.
-
س: هل يلزم طاقة خارجية للمجسات؟
ج: لا، توفر الوحدة تيار الإثارة الضروري (0.5 مللي أمبير أو 2.5 مللي أمبير) داخليًا لمستشعرات RTD المتصلة.
-
س: كم عدد الكلمات المستهلكة في ذاكرة PLC؟
ج: تتطلب الوحدة 9 كلمات إدخال لتقارير البيانات والحالة.
-
س: ماذا يشير مؤشر LED الأحمر للخطأ؟
ج: يشير مؤشر LED الأحمر للخطأ إما إلى سلك مكسور (دائرة مفتوحة)، أو إشارة خارج النطاق، أو عطل في الأجهزة يتم اكتشافه بواسطة إجراءات التشخيص الذاتي الداخلية.
