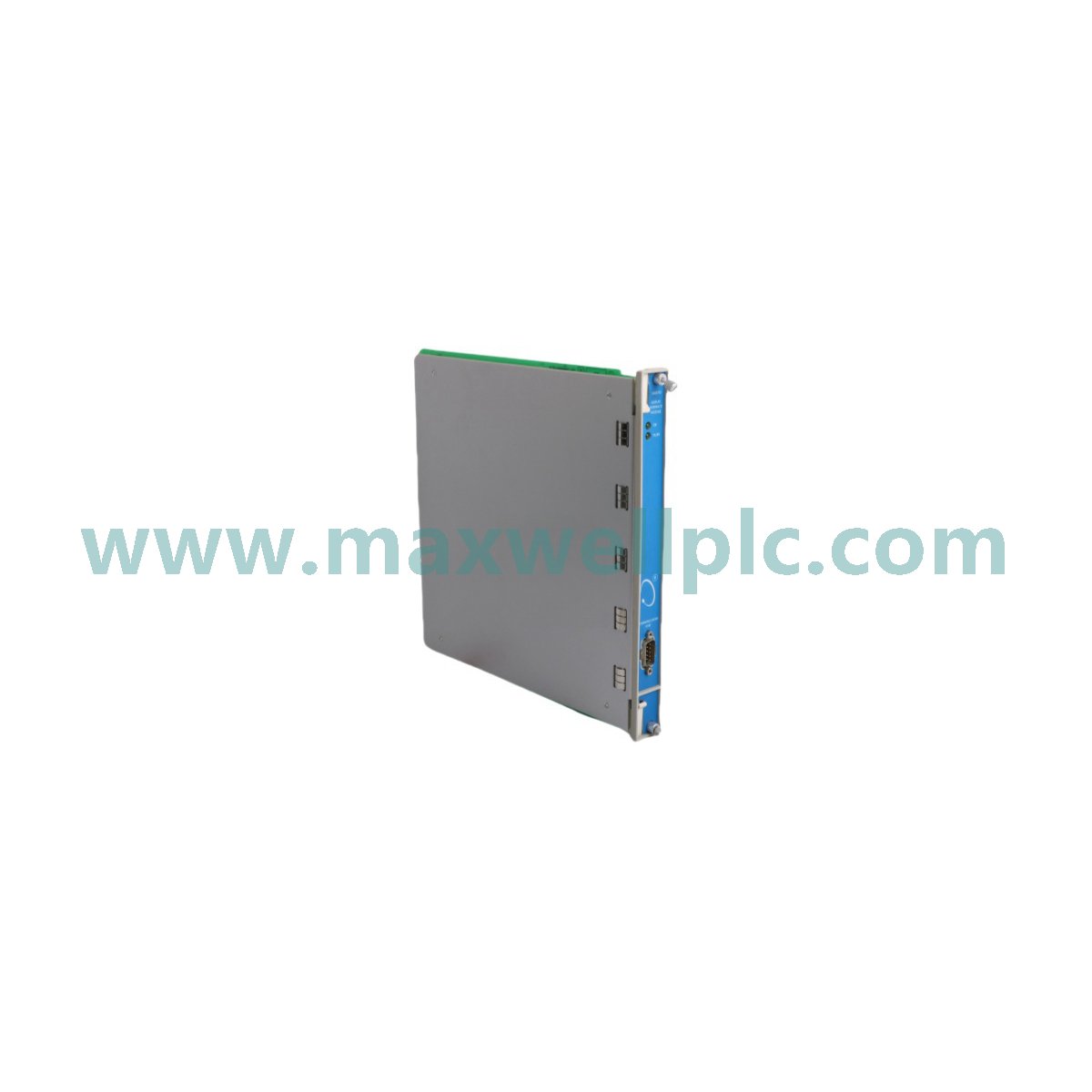

يعمل Bently Nevada 135799-01، والمُفهرس أيضًا كوحدة واجهة العرض 3500/93، كمكون مادي مخصص لتصور حالة الجهاز المحلي وتجميع البيانات داخل شبكة نظام حماية الآلات 3500.

نظرة عامة على تكوين النموذج

• رقم الجزء: 135799-01

• سلسلة النظام: 3500

• نوع الوحدة: واجهة عرض (3500/93)

المواصفات الفنية للأجهزة

المراقبة الميكانيكية وتكامل الإشارة

توفر وحدة 3500/93 واجهة للوصول إلى البيانات على مستوى الرف، مما يدعم تفسير ديناميكيات الدوار المعقدة ومقاييس الاهتزاز. وتحافظ على سلامة الإشارة من خلال الالتزام ببروتوكولات صارمة لقمع التداخل أثناء نقل البيانات من اللوحة الخلفية. تسهل الوحدة مراقبة إشارات المحولات، بما في ذلك التحقق من أهداف جهد الفجوة عند -10 فولت تيار مستمر لضمان سلامة المحول. من خلال تجميع البيانات الأولية في مخرجات مرئية منسقة، تدعم الوحدة مراقبة الحركة المدارية للعمود وأشكال الموجات الزمنية دون التدخل في تنفيذ منطق الحماية الأساسي.

وثائق الطلب

• وحدة واجهة العرض 3500/93 (135799-01)

• كابل توصيل الشريط الداخلي للوحة الخلفية للرف

• دليل المنتج الفني (تنسيق رقمي)

إجراءات التثبيت الميداني

• التركيب: تم تصميم الوحدة للتكامل في حامل الرف. تأكد من المحاذاة الصحيحة مع موصل اللوحة الخلفية قبل تطبيق الضغط لتجنب تشوه المسامير.

• توصيل الأسلاك: استخدم كابل إيثرنت Cat5e محمي أو أعلى لتكامل شبكة TCP/IP. تأكد من إنهاء واجهة RS-485 بشكل صحيح بمقاوم 120 أوم لتقليل انعكاس الإشارة.

• التأريض: قم بتوصيل هيكل الوحدة بنقطة أرضية نظيفة تم التحقق منها للحفاظ على التوافق الكهرومغناطيسي (EMC) والحماية من أحداث الارتفاع المفاجئ.

• مصدر الطاقة: تأكد من أن مصدر الطاقة 12 فولت تيار مستمر مفلتر ويلبي متطلبات جهد التموج المحددة لمكونات اللوحة الخلفية لسلسلة Bently Nevada 3500.

الاستفسارات الفنية وتشخيص النظام

• هل تقوم هذه الوحدة بأي وظائف تحكم أو حماية من التعطل؟

  لا، 3500/93 هي وحدة واجهة عرض بحتة ولا تشارك في تنفيذ منطق حماية الآلات.

• هل يمكن تبديل هذه الوحدة بسرعة أثناء تشغيل الرف؟

  يدعم نظام 3500 التبديل السريع للوحدات؛ ومع ذلك، تأكد من تهيئة جميع بروتوكولات الاتصال بشكل صحيح عند إعادة الإدخال.

• ما هي أقصى مسافة لاتصال RS-485؟

  تسمح مواصفات RS-485 عمومًا بمسافات تصل إلى 1200 متر، اعتمادًا على مقياس الكابل ومستويات التداخل البيئي.

• هل واجهة الشاشة اللمسية مقاومة أم سعوية؟

  تستخدم الشاشة تقنية شاشات اللمس المقاومة من الدرجة الصناعية والمصممة لتحمل التعرضات الكيميائية والفيزيائية الشائعة في البيئات الصناعية.

• هل تتطلب هذه الوحدة مزامنة البرامج الثابتة؟

  نعم، يجب أن تكون البرامج الثابتة للوحدة متوافقة مع وحدة واجهة الرف الحالية وإصدار برنامج تكوين 3500 المثبت على محطة عمل الهندسة.

• هل يمكن تغيير اتجاه العرض؟

  تم تكوين الوحدة في المصنع لاتجاهات تثبيت الرف القياسية؛ لا يتم دعم تدوير العرض على مستوى البرنامج.

• كيف يتم تبريد الوحدة؟

  تعتمد الوحدة على التبريد بالحمل الحراري السلبي من خلال تصميم غلافها المتين؛ تأكد من الحفاظ على تدفق هواء كافٍ داخل تجميع الرف.

• ما هو تأثير فقدان اتصال إيثرنت؟

  يمنع فقدان اتصال إيثرنت الوصول إلى البيانات عن بعد؛ ومع ذلك، ستستمر الوحدة في العمل كواجهة عرض محلية باستخدام بيانات اللوحة الخلفية الداخلية.
