نظرة عامة على المنتج

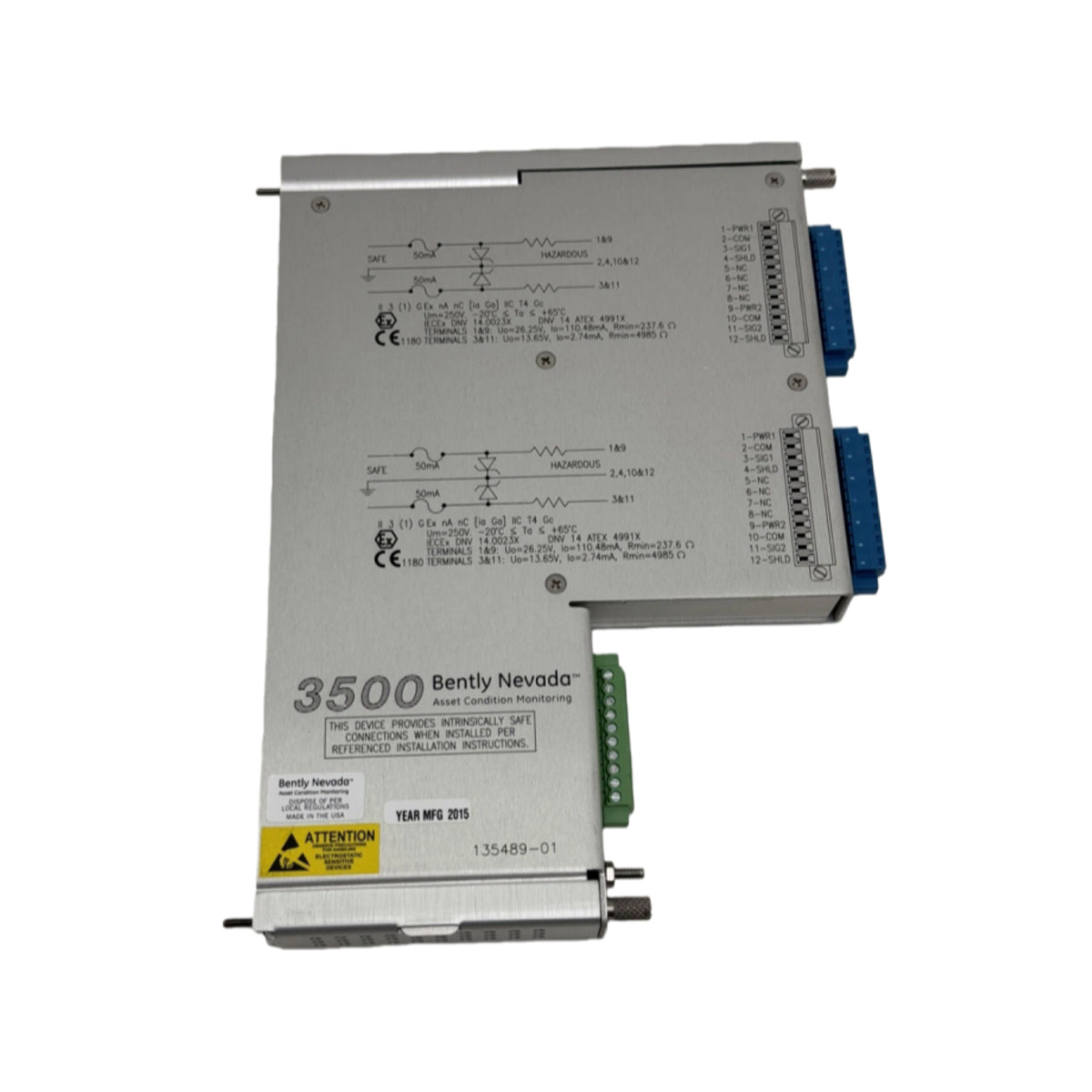

Bently Nevada 135489-04 هي واجهة إدخال/إخراج متخصصة مصممة لنظام مراقبة التقارب 3500/40M. تسهل هذه الوحدة الاتصال الحاسم بين محولات التقارب المثبتة في الحقل ورف حماية الماكينات. على عكس وحدات الإدخال/الإخراج القياسية، تم تجهيز 135489-04 بحواجز أمان داخلية مدمجة، مما يوفر عزلًا غلفانيًا أساسيًا للإشارات القادمة من المناطق الخطرة. يضمن هذا الحماية المدمجة عدم تأثير الأعطال الكهربائية أو الارتفاعات المفاجئة من الحقل على سلامة نظام المراقبة المركزي.

علاوة على ذلك، تتميز هذه الوحدة بوصلات داخلية، مما يسمح بالربط المباشر لأسلاك المستشعرات بالوحدة دون الحاجة إلى كتل طرفية خارجية أو لوحات توصيل وسيطة. يقلل هذا التصميم الموحد بشكل كبير من تعقيد أسلاك الخزانة ومتطلبات المساحة مع تحسين نسب الإشارة إلى الضوضاء لقياسات الاهتزاز والموضع عالية الدقة على الأصول الدوارة الحرجة مثل التوربينات والضواغط.

الخصائص التقنية والسلامة

صُممت 135489-04 لتلبية المتطلبات الصارمة للأتمتة الصناعية، وتوفر مسارًا مبسطًا لاكتساب الإشارات الديناميكية. تم تصنيف بنية الحاجز الداخلي خصيصًا للحد من الطاقة المرسلة إلى الحقل، مما يجعلها مكونًا حيويًا للأنظمة العاملة في بيئات يحتمل أن تكون قابلة للانفجار أو متقلبة. من خلال دمج هذه الحواجز مباشرة على بطاقة الإدخال/الإخراج، تبسط Bently Nevada حلقة النظام الكلية، مما يقلل من عدد نقاط الفشل المحتملة في سلسلة السلامة.

تتصل الوحدة بشكل طبيعي باللوحة الخلفية من سلسلة 3500، مما يوفر لشاشة 3500/40M بيانات عالية الدقة فيما يتعلق بالاهتزاز الشعاعي، وموضع العمود، والدفع المحوري. يضمن بناءها القوي ومعايير التصنيع الدقيقة استقرارًا طويل الأمد في المواقع الصناعية ذات التداخل الكهرومغناطيسي العالي (EMI)، مثل محطات الطاقة ومصافي البتروكيماويات.

المواصفات الفنية

• الشركة المصنعة: Bently Nevada

• تسمية الموديل: 3500/40M

• رقم الطلب: 135489-04

• نوع الوحدة: وحدة إدخال/إخراج مع حواجز داخلية ووصلات داخلية

• دعم الإدخال: متوافق مع أنظمة محولات التقارب

• ميزة السلامة: حواجز عزل غلفاني مدمجة

• نوع الاتصال: توصيل طرفي داخلي مباشر

• كتلة الوحدة: 0.201 كجم

• الأبعاد: 15 سم × 10 سم × 3 سم

• منشأ التصنيع: الولايات المتحدة الأمريكية (USA)

• الامتثال: متاح مع شهادة المنشأ (COO) عند الطلب

المزايا الوظيفية الرئيسية

• كفاءة المساحة: يُغني الجمع بين الحواجز والوصلات الداخلية عن الحاجة إلى عوازل خارجية مثبتة على قضبان DIN.

• تحسين سلامة الإشارة: يقلل التوصيل الطرفي الداخلي المباشر من عدد الوصلات في مسار الإشارة، مما يقلل من مخاطر تدهور الإشارة.

• حماية المنطقة الخطرة: مصممة للتواصل بأمان مع المحولات الموجودة في بيئات الفئة الأولى، القسم 1 أو المنطقة 0/1.

• صيانة مبسطة: يتيح التصميم المعياري الاستبدال السريع واستكشاف الأخطاء وإصلاحها بسهولة لأسلاك الجانب الميداني.
