نظرة عامة على المنتج

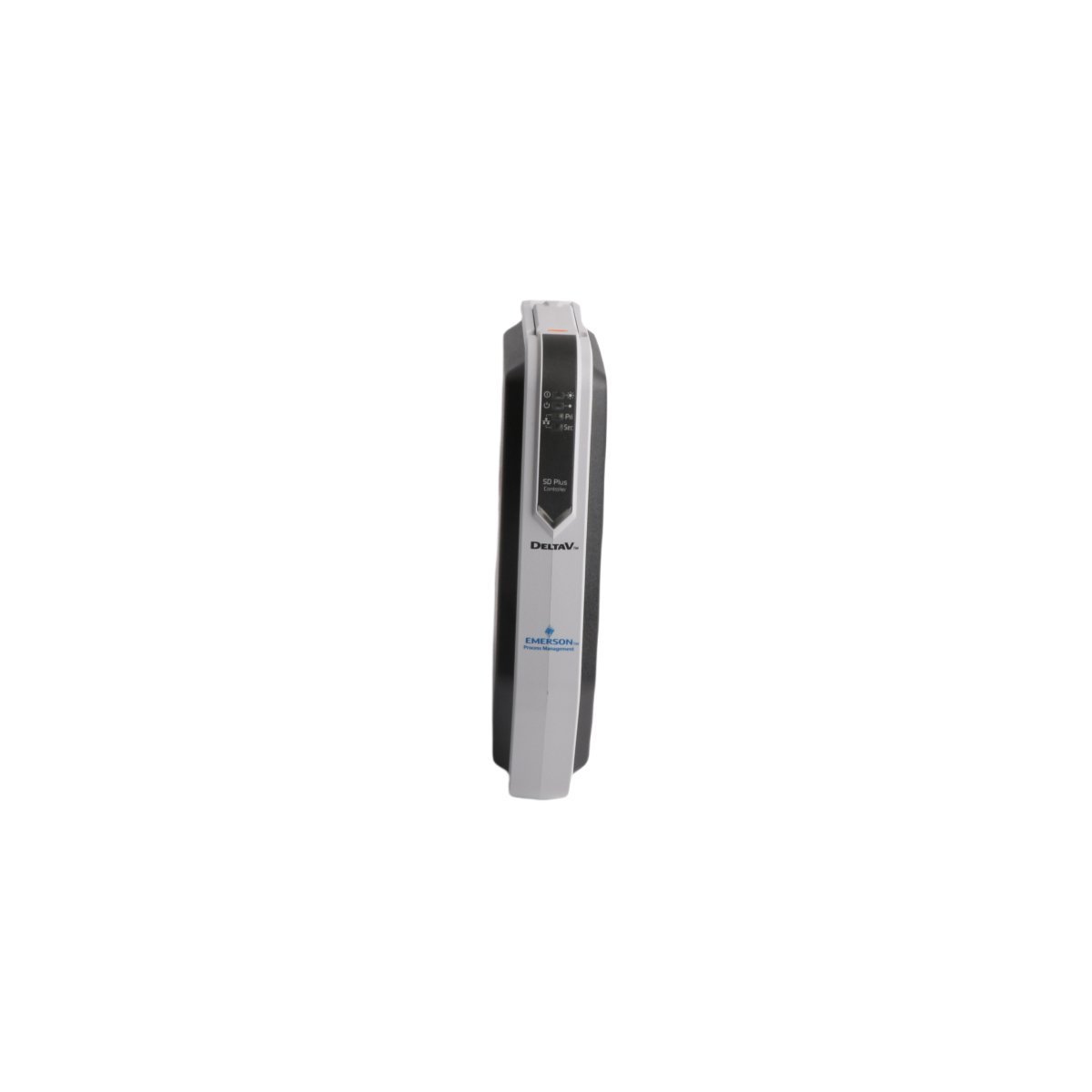

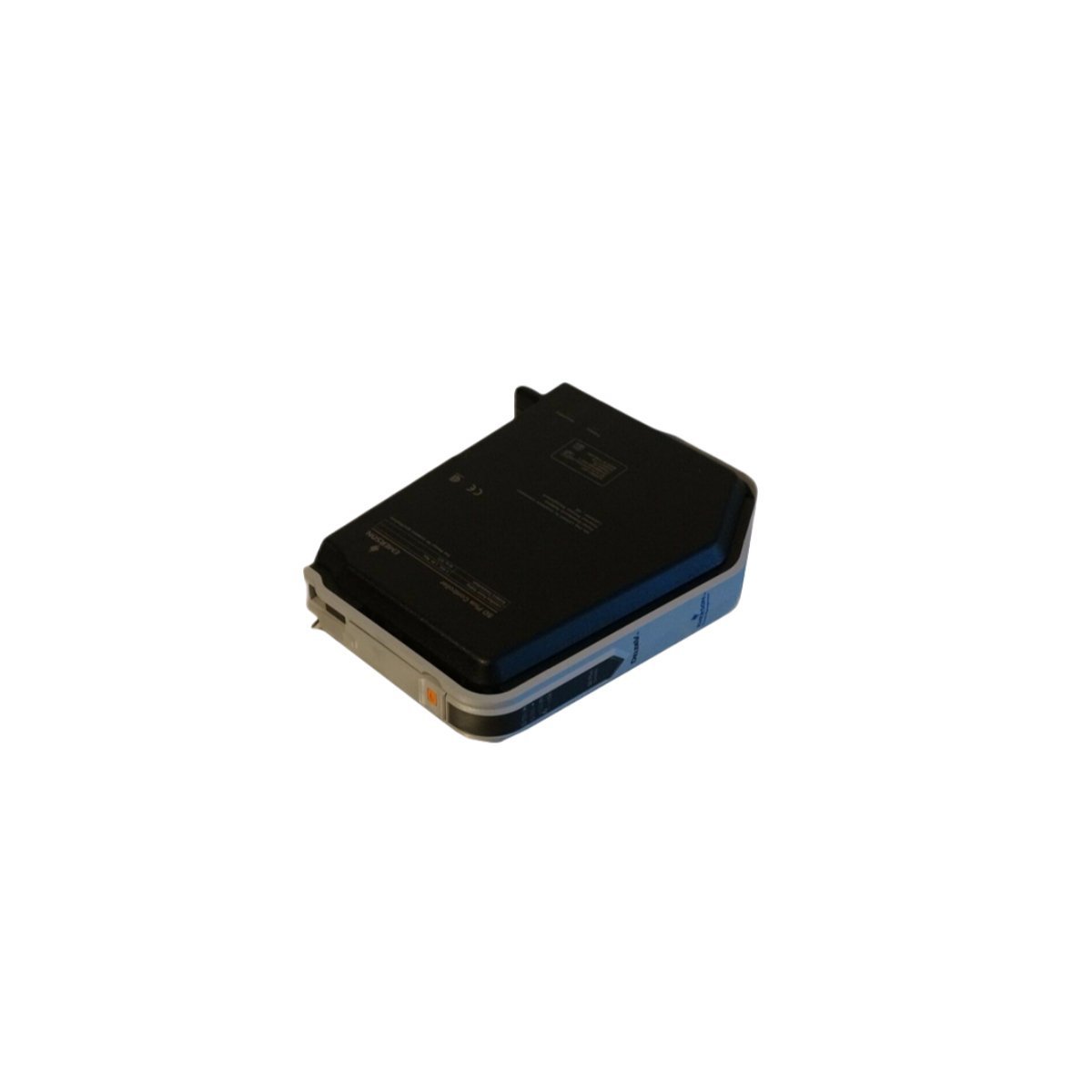

وحدة Emerson KJ2003X1-BK1، المعروفة أيضًا بالرقم 12P4686X052، هي وحدة معالجة أساسية ضمن منصة أجهزة DeltaV™ S-series. بصفتها وحدة تحكم SD Plus، توفر هذه الوحدة الذكاء الحسابي المطلوب لتنفيذ استراتيجيات تحكم معقدة، وإدارة الاتصالات المدخلات/المخرجات (I/O)، وتسهيل تكامل البيانات عبر نظام التحكم الموزع (DCS). تم تصميمها لتوفير تنفيذ عالي السرعة لعمليات التحكم المستمرة والدفعات، مما يضمن أداءً محددًا للمتغيرات الحرجة مثل الضغط، ودرجة الحرارة، والتدفق.

تم تصميم وحدة التحكم SD Plus خصيصًا لتكون قابلة للتطوير، مما يسمح للمصانع بتوسيع قدرتها التحكمية عن طريق إضافة وحدات تحكم إلى شبكة التحكم الاحتياطية DeltaV. باستخدام المعالجة المتقدمة المدمجة، تقوم وحدة KJ2003X1-BK1 بتحميل مهام الاتصال من محطة العمل الأساسية، مع الحفاظ على سلامة التحكم المحلي حتى إذا انقطع اتصال الشبكة عالية المستوى. وهذا يجعلها مكونًا أساسيًا للقطاعات التي تتطلب توفرًا عاليًا بما في ذلك التصنيع الدوائي، والمواد الكيميائية المتخصصة، وعمليات النفط والغاز الأولية.

تكامل النظام وسلامة الاتصالات

تتميز 12P4686X052 بمنافذ إيثرنت مزدوجة لدعم اتصالات شبكة التحكم (CN) المتكررة، مما يضمن بقاء بيانات التحكم متاحة في حالة فشل الكابل أو المحول. يشير التعيين "Plus" إلى قدرات ذاكرة ومعالجة محسنة مقارنة بوحدات التحكم القديمة القياسية، مما يسمح بقواعد بيانات تكوين أكبر وتنفيذ مكثف لوحدات الوظائف.

يتم تثبيت هذه الوحدة بشكل آمن على حامل وحدة تحكم قياسي من السلسلة S بعرض 2، والذي يوفر وصلات طاقة احتياطية. تم تصميم الأجهزة لتكون متينة جسديًا لتلبية معايير البيئة المسببة للتآكل G3، مما يضمن استقرارًا إلكترونيًا طويل الأمد في المنشآت التي توجد بها ملوثات محمولة جوًا. بفضل التعرف الفوري (التوصيل والتشغيل)، يتم التعرف على KJ2003X1-BK1 تلقائيًا بواسطة برنامج تكوين DeltaV، مما يقلل بشكل كبير من وقت التشغيل ويبسط إجراءات استبدال الأجهزة.

المواصفات الفنية

• الشركة المصنعة: Emerson

• رقم الموديل: KJ2003X1-BK1

• رقم الجزء: 12P4686X052

• نوع الوحدة: وحدة تحكم SD Plus

• نطاق النظام: متوافق مع DeltaV™ S-series / M-series

• طاقة الإدخال: 24 فولت تيار مستمر عبر اللوحة الخلفية للحامل

• تبديد الطاقة: حوالي 5.0 وات

• التكرار: يدعم التكرار الاحتياطي الساخن 1:1

• درجة حرارة التشغيل: -40 درجة مئوية إلى +70 درجة مئوية (-40 درجة فهرنهايت إلى +158 درجة فهرنهايت)

• درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية

• الرطوبة النسبية: 5% إلى 95% (بدون تكثف)

• الوزن: 0.3 كجم

• الأبعاد: 5.1 سم × 17.8 سم × 12.7 سم

الخصائص التقنية الرئيسية

• التحكم الحتمي: محسّن لتنفيذ كتل الوظائف المتطورة بمعدلات مسح ثابتة لضمان استقرار العملية.

• جاهزية الأمن السيبراني: ميزات مدمجة للحماية من الوصول غير المصرح به إلى الشبكة وضمان سلامة منطق التحكم.

• الشفافية التشخيصية: توفر مؤشرات حالة LED في الوقت الفعلي تغذية بصرية فورية حول صحة وحدة التحكم، وحالة النشاط/الاستعداد، ونشاط الشبكة.

• التكرار الأصلي: مصمم للتحويل السلس إلى وحدة تحكم احتياطية في أقل من دورة مسح واحدة، مما يمنع اضطرابات العملية أثناء عمليات انتقال الأجهزة.
