نظرة عامة على المنتج

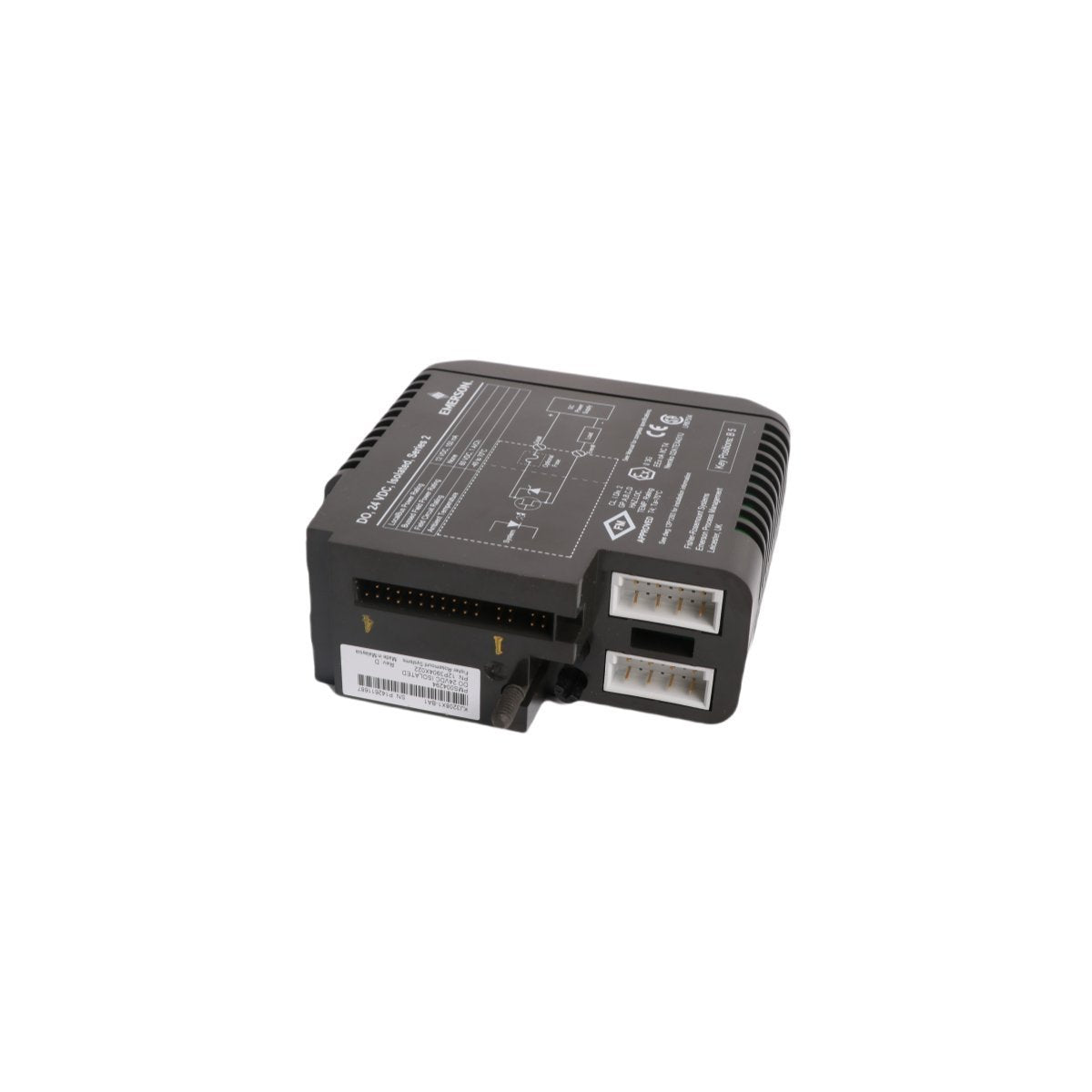

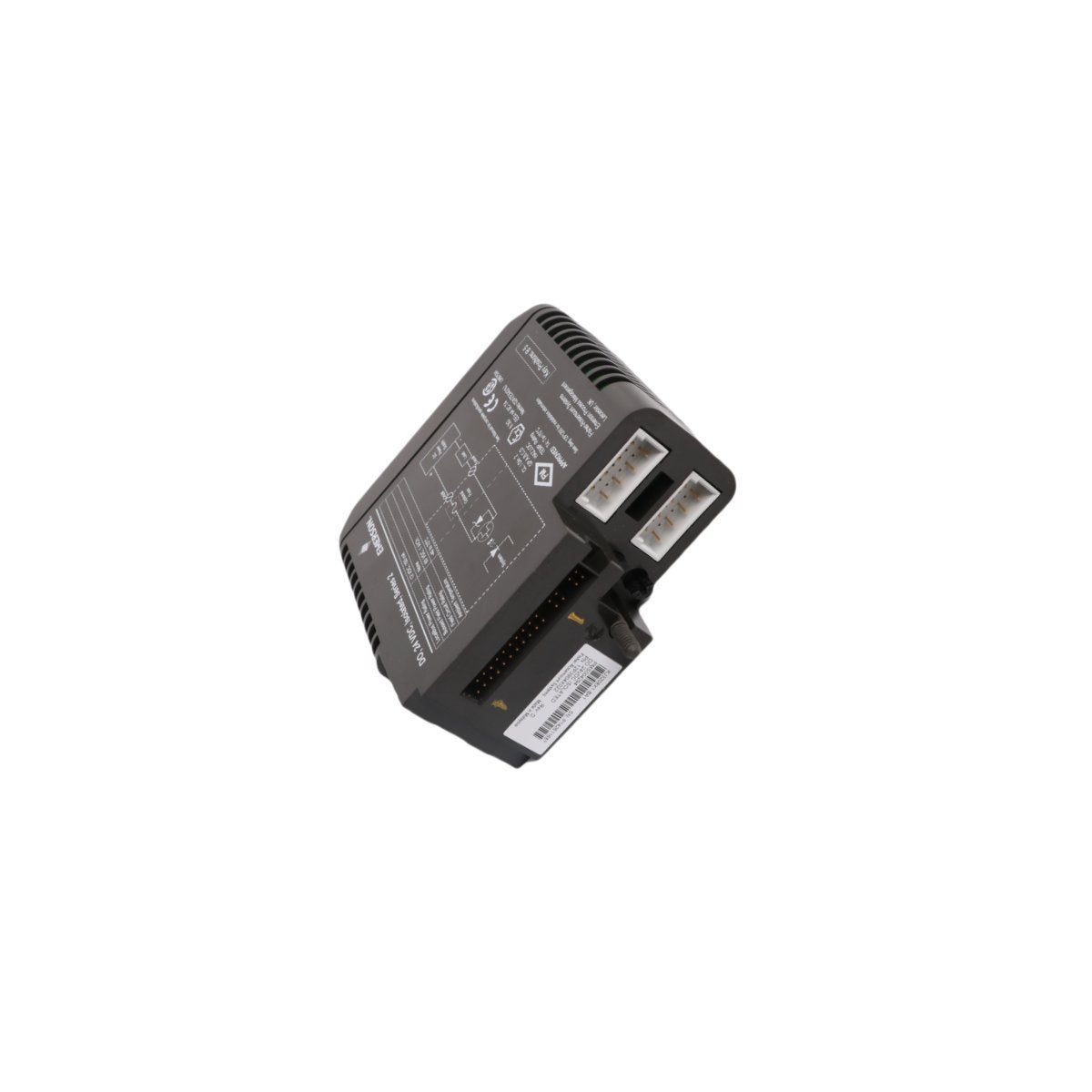

وحدة Emerson KJ3208X1-BA1، المعروفة أيضًا برقم التجميع 12P3904X022 والطراز VE4002S1T1B1، هي وحدة إخراج رقمية (DO) عالية الكثافة مصممة لبيئة الإدخال/الإخراج من الفئة M من DeltaV™. توفر هذه الوحدة 8 قنوات مستقلة للتبديل المعزول بقوة 24 فولت تيار مستمر، مما يسمح لنظام التحكم الموزع DeltaV بالاتصال بأمان مع الأحمال الميدانية عالية التيار. باستخدام العزل الغلفاني، تحمي البطاقة الإلكترونيات الحساسة للنظام من الضوضاء الكهربائية الجانبية للمجال واندفاعات التيار العابرة، مما يضمن تحكمًا ثنائيًا مستقرًا للمعدات الصناعية الحيوية.

معلمات الأجهزة

• قنوات الإخراج: 8 قنوات إخراج رقمية معزولة.

• تصنيف الجهد: جهد تشغيل اسمي 24 فولت تيار مستمر.

• نوع العزل: عزل غلفاني من القناة إلى النظام ومن القناة إلى القناة.

• سعة التيار: مصممة لتشغيل صمامات الملف اللولبي، وملفات التتابع، وبادئات المحركات.

• تكامل النظام: واجهة ناقل M-series أصلية مع تكوين تلقائي عبر DeltaV Explorer.

• التشخيصات: مراقبة في الوقت الفعلي لصحة الحلقة، بما في ذلك اكتشاف الأعطال للدوائر المنفصلة.

• التكرار: يدعم التثبيت المتكرر على ناقلات M-series المناسبة لزيادة وقت التشغيل إلى أقصى حد.

• الوزن الفعلي: 0.2 كجم.

• الأبعاد: 16.8 × 8.7 × 4.4 سم.

• مؤشرات الحالة: شاشة LED مدمجة لحالة الإخراج لكل قناة وصحة الوحدة.

التطبيقات الصناعية

تعد KJ3208X1-BA1 مكونًا تحكمًا أساسيًا في المرافق الآلية التي تتطلب إشارات تشغيل/إيقاف موثوقة. في عمليات النفط والغاز في المراحل الأولية والوسطى، تُستخدم بشكل متكرر لتشغيل صمامات الملف اللولبي للإغلاق في حالات الطوارئ (ESD) ومضخات حقن المواد الكيميائية. داخل مصانع الكيماويات والأدوية ، تدير البطاقة تسلسل صمامات الدُفعات وبادئات المحرضات. علاوة على ذلك، في قطاعات توليد الطاقة و مرافق المياه ، فإنها توفر قدرة التبديل القوية اللازمة للتحكم في قواطع الدوائر والإعلان عن الإنذارات عن بعد. يجعلها هيكلها المعزول ذات قيمة خاصة في البيئات التي قد تؤدي فيها مشكلات التأريض أو التداخل الكهربائي إلى تعطيل سلامة إشارة نظام التحكم الموزع.
