نظرة عامة على المنتج

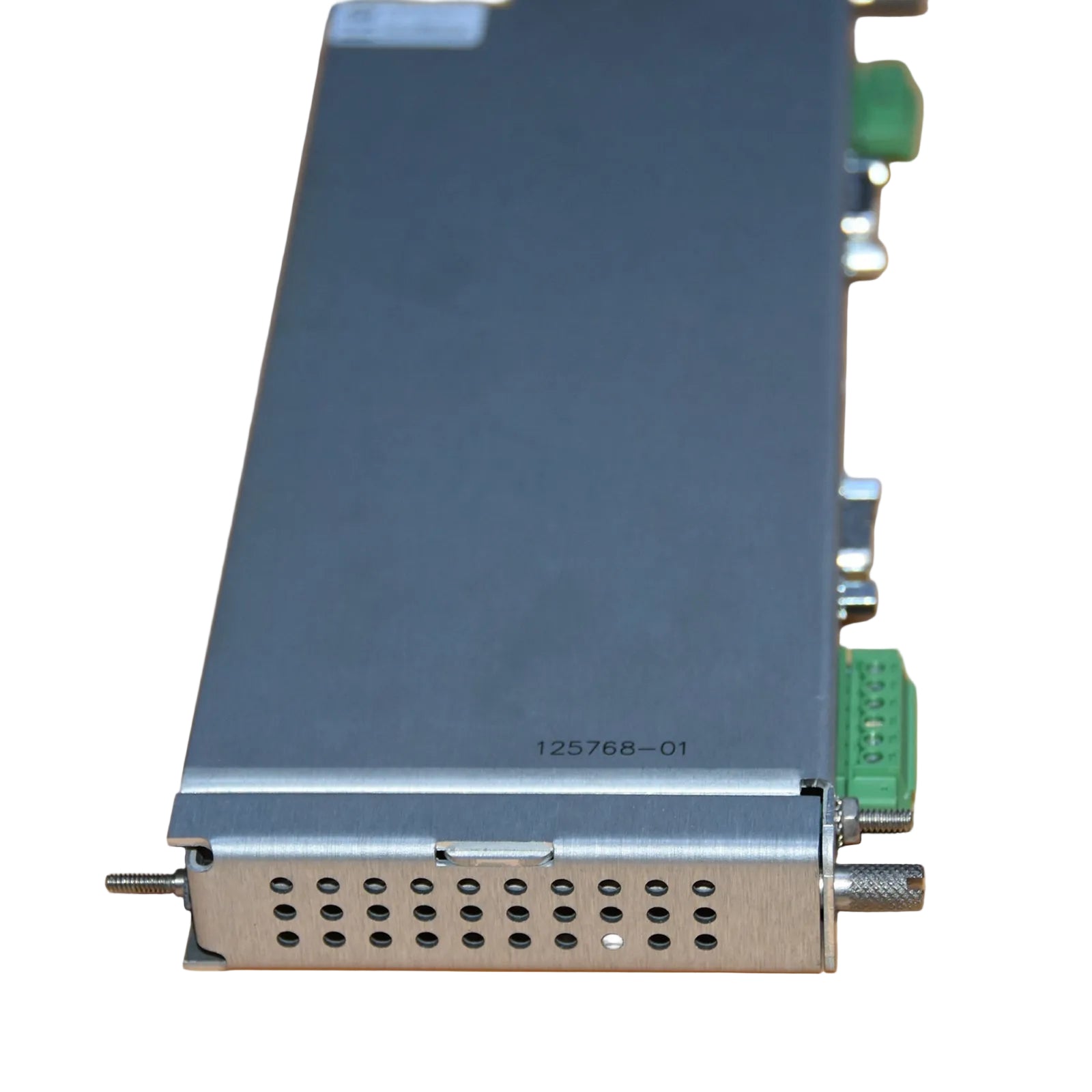

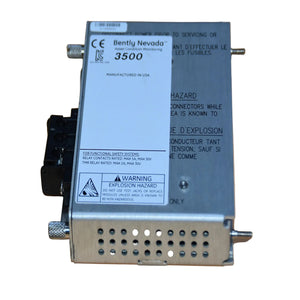

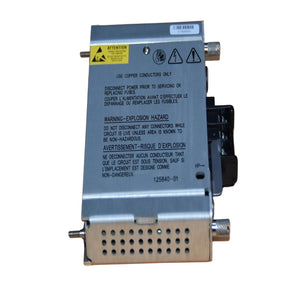

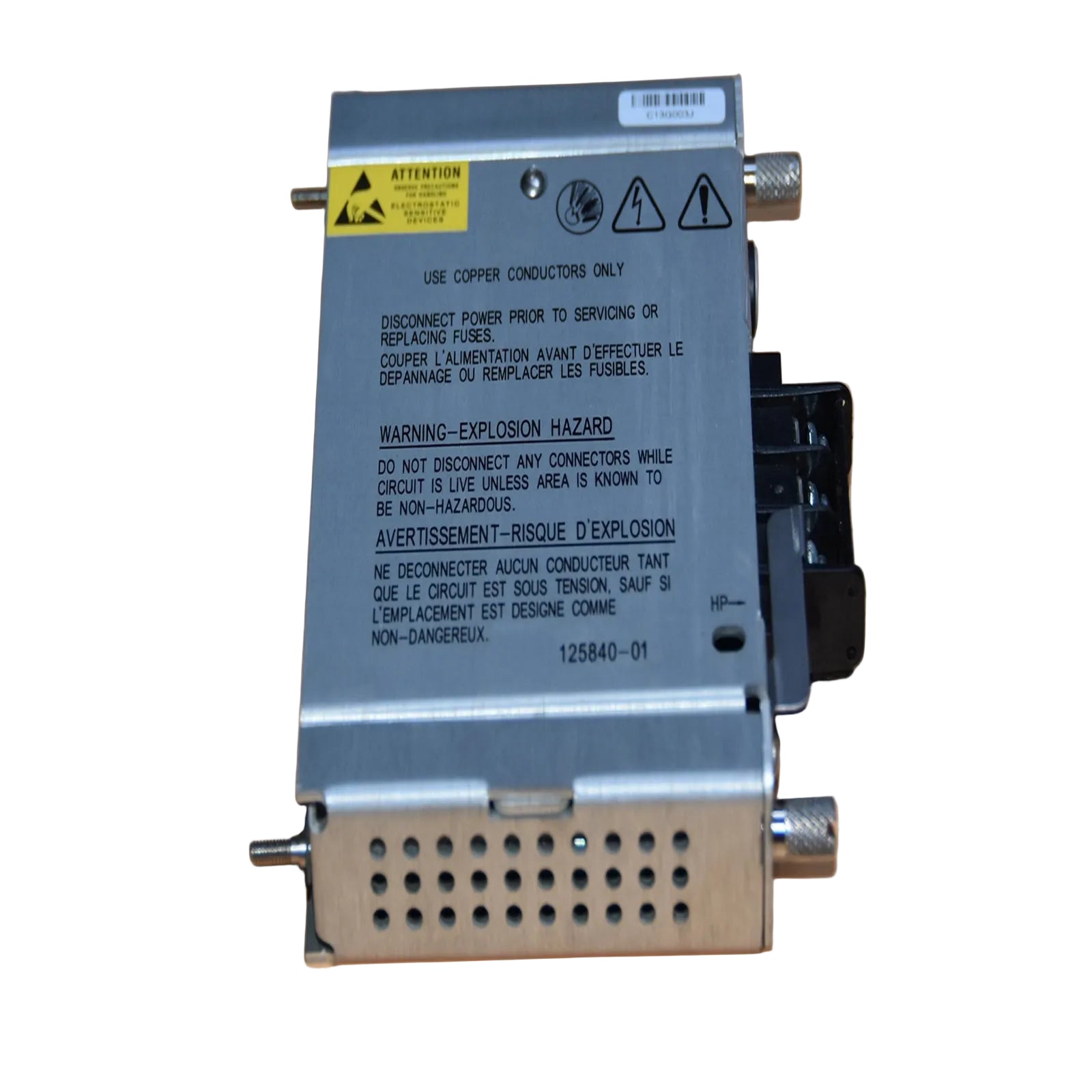

يعتبر Bently Nevada 125768-01 مكونًا متخصصًا لوحدة واجهة الرف (RIM) للإدخال/الإخراج، مصممًا لتوفير منافذ اتصال مادية لنظام المراقبة 3500/20. تعمل هذه الوحدة كنقطة اتصال خارجية لوحدة واجهة الرف الرئيسية، وتقدم واجهات تسلسلية RS232 و RS422. من خلال تسهيل هذه البروتوكولات الموحدة، يسمح 125768-01 لرف 3500 بالاتصال مباشرة بأنظمة التحكم الخارجية، وأنظمة التحكم الموزعة (DCS)، أو محطات التكوين المحلية. يعتبر هذا الرابط الأجهزة حاسمًا للمنشآت التي تتطلب تكامل البيانات التسلسلية لحالة الآلة، وتسجيل أحداث التنبيه، وإدارة التكوين ضمن حلقة حماية صناعية عالية التكامل.

واجهة الأجهزة والمعلمات الوظيفية

• تعيين المكون وحدة الإدخال/الإخراج RIM (واجهة تسلسلية)

• معرف الطراز 125768-01

• بروتوكولات الاتصال تدعم معايير تسلسلية RS232 و RS422

• عائلة النظام سلسلة Bently Nevada 3500

• الوظيفة الأساسية اتصال الإدخال/الإخراج الخارجي لوحدة واجهة الرف

• نقل البيانات يدعم بروتوكولات Modbus وبروتوكولات التكوين الخاصة

• الأداء الحراري -40 درجة مئوية إلى +85 درجة مئوية (التخزين) / -20 درجة مئوية إلى +65 درجة مئوية (التشغيل)

• الوزن الصافي 0.45 كجم

• الأبعاد المادية 2.5 × 11.2 × 24.2 سم

• بلد التصنيع الولايات المتحدة الأمريكية

• رمز التعريفة الجمركية (HS) 8537101190

النشر الصناعي وتطبيقات الموقع

يستخدم 125768-01 بشكل أساسي في قطاعات الطاقة والصناعات التحويلية الثقيلة، حيث يعمل كجسر بين رف حماية الآلات 3500 وشبكة مراقبة على مستوى المصنع. نظرًا لأنه يوفر خيارات RS232 و RS422، فإنه يوفر مرونة لأطوال الكابلات المختلفة وبيئات الضوضاء؛ يفضل RS422 عادة للمسافات الأطول وحصانة أفضل للضوضاء في محطات الطاقة الكبيرة أو مصافي التكرير. هذه الوحدة ضرورية لمهندسي الصيانة الذين يحتاجون إلى إجراء تكوينات رف محلية أو لدمج بيانات صحة الآلة في أنظمة التحكم القديمة التي تستخدم اتصالات Modbus التسلسلية. تم تصميم حجمه الصغير البالغ 0.45 كجم للتثبيت في الجزء الخلفي من الرف، مما يضمن إدارة وتنظيم الكابلات عالية الجهد أو الإشارة بشكل منظم وعزلها عن عمليات اللوحة الأمامية.

الأسئلة الشائعة

س: هل يعمل 125768-01 بشكل مستقل عن وحدة واجهة الرف الأمامية (RIM)؟

ج: لا، 125768-01 هي وحدة إدخال/إخراج يجب استخدامها بالاقتران مع وحدة واجهة الرف 3500/20 الأمامية. توفر المنافذ المادية للمنطق الذي تعالجه وحدة واجهة الرف الأساسية.

س: متى يجب علي اختيار واجهة RS422 بدلاً من RS232 في هذه الوحدة؟

ج: يجب اختيار RS422 لمسافات الاتصال التي تتجاوز 15 مترًا (50 قدمًا) أو في البيئات ذات التداخل الكهرومغناطيسي العالي، حيث تستخدم إشارات تفاضلية للحفاظ على سلامة البيانات على المدى الطويل.

س: هل هذه الوحدة قابلة للتبديل السريع أثناء تشغيل رف 3500؟

ج: بينما يدعم نظام 3500 الوحدات، يوصى بشدة باتباع بروتوكولات السلامة من Bently Nevada قبل فصل وحدات الإدخال/الإخراج لمنع أي فقدان للاتصال بين الرف ونظام التحكم الموزع (DCS).

س: هل يمكنني استخدام هذه الوحدة لإرسال البيانات إلى برنامج System 1؟

ج: نعم، يمكن لـ 125768-01 تسهيل الارتباط التسلسلي المطلوب لتكوين وتبادل البيانات الثابتة مع System 1، على الرغم من أن بيانات الموجات عالية السرعة قد تتطلب واجهة بيانات عابرة (TDI) بدلاً من ذلك.

س: أين يتم تركيب هذه الوحدة التي تزن 0.45 كجم بالضبط؟

ج: يتم تركيب وحدة الإدخال/الإخراج هذه في الجزء الخلفي من هيكل 3500، مباشرة خلف الفتحة التي تشغلها وحدة واجهة الرف الأمامية.
