نظرة عامة على المنتج

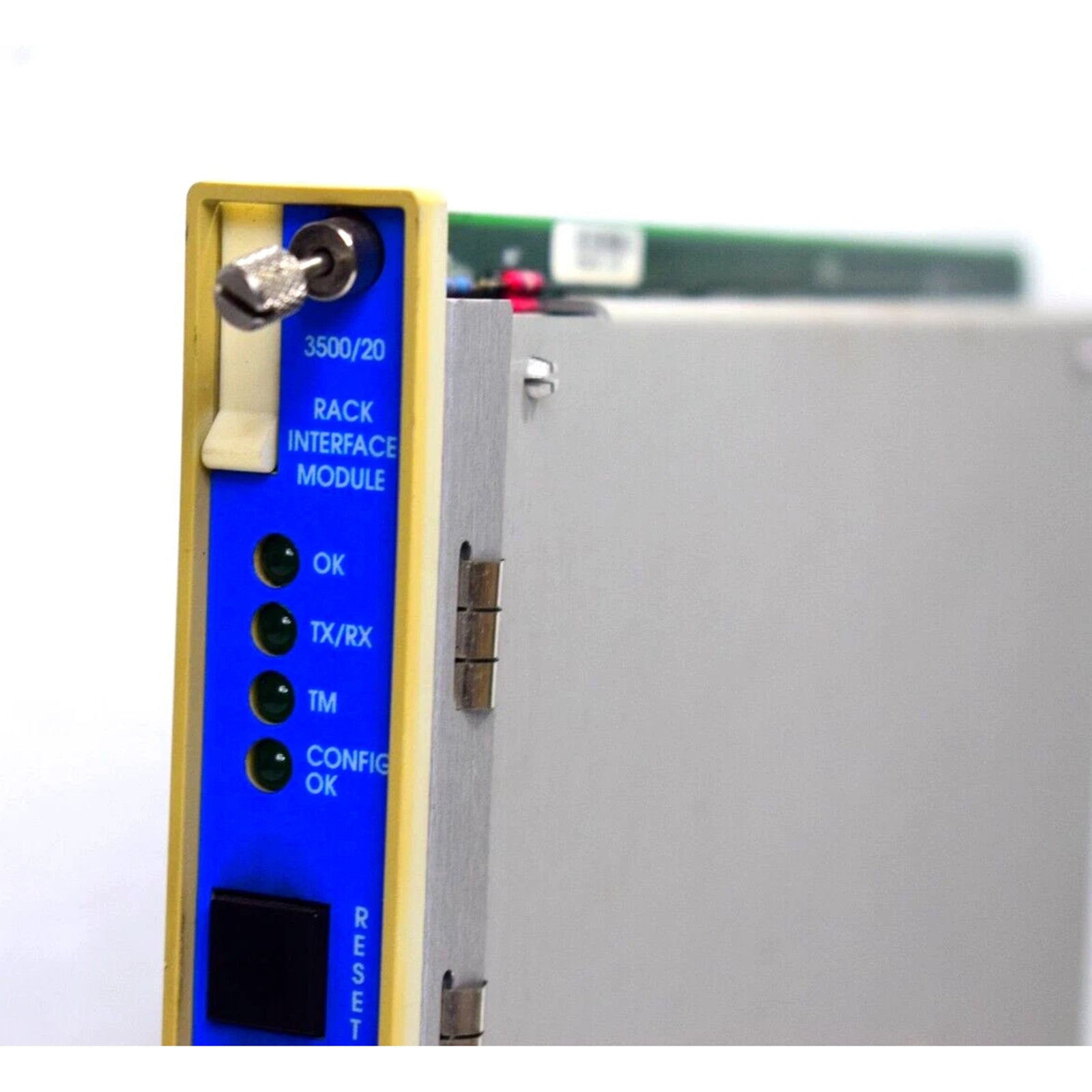

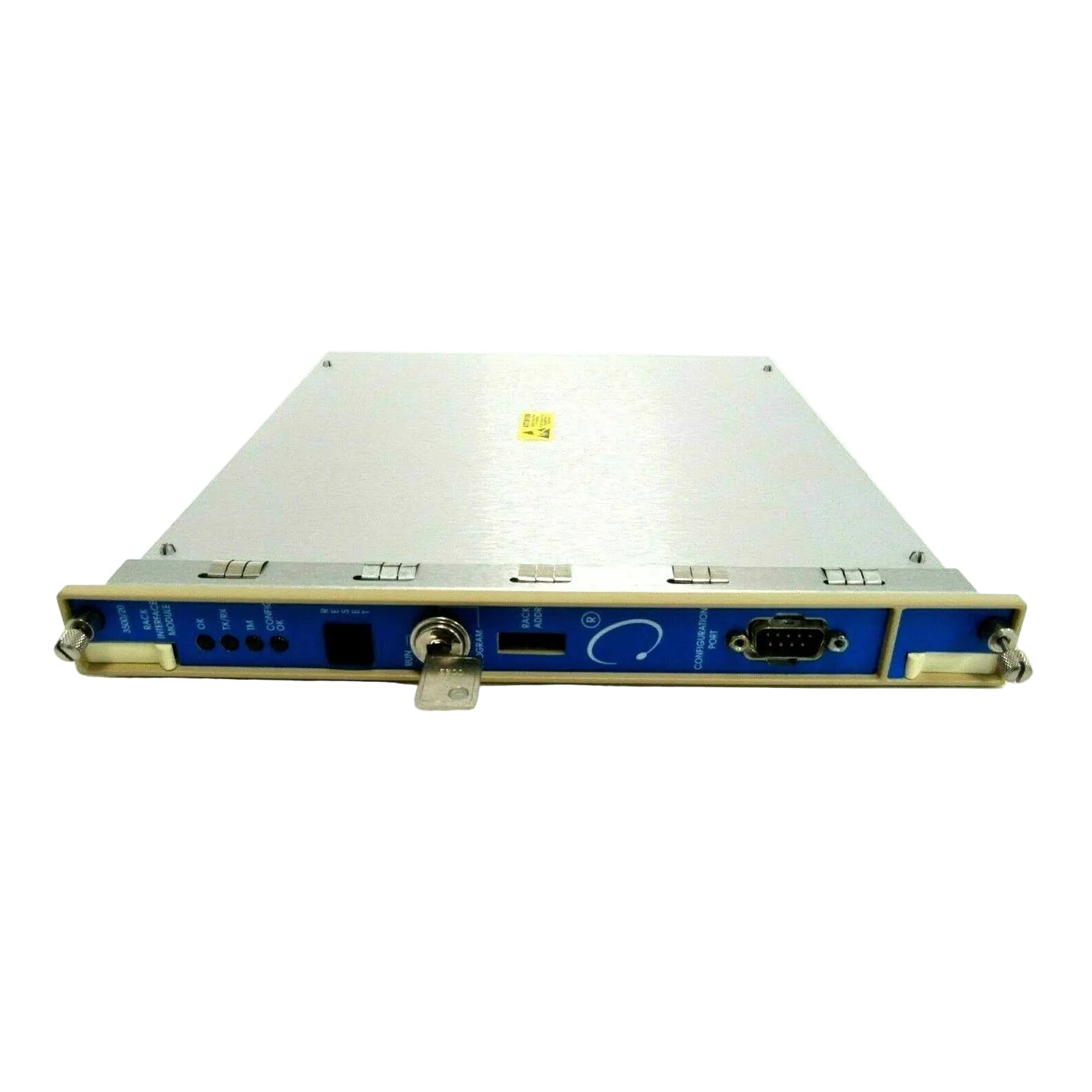

إن Bently Nevada 125744-02 هو وحدة واجهة رف قياسية (RIM) عالية التكامل تم تطويرها لنظام حماية الماكينات من سلسلة 3500. تعمل هذه الوحدة كبوابة اتصال أساسية بين وحدات المراقبة الداخلية وبرامج التهيئة الخارجية أو برامج الحصول على البيانات. من خلال إدارة حركة مرور اللوحة الخلفية عالية السرعة، يضمن 125744-02 تجميع بيانات الاهتزاز والموضع والسرعة بدقة وجعلها متاحة لتشخيص النظام. توفر واجهة أساسية لتكوين الرف، مما يسمح للمهندسين بتعيين نقاط ضبط التنبيه، والتحقق من حالة الأجهزة، وإجراء تحديثات البرامج الثابتة على مستوى النظام. بصفتها مكونًا أساسيًا في بنية 3500، فإنها تسهل التدفق السلس لمعلومات صحة الماكينة الهامة إلى أنظمة الإشراف على مستوى المصنع.

البنية التحتية للأجهزة وبيانات الاتصال

• تحديد المكونات وحدة واجهة رف قياسية (RIM)

• معرف الطلب 125744-02

• استهلاك الطاقة 4.75 واط (نموذجي)

• الحد الأقصى لمعدل البيانات 38.4 كيلو باود

• اتصال الواجهة لوحة خلفية خاصة للرف 3500

• طول الكابل المدعوم يصل إلى 2.1 متر (7 أقدام) للواجهة المحلية

• القدرة الحرارية -40 درجة مئوية إلى +85 درجة مئوية (التخزين) / -20 درجة مئوية إلى +65 درجة مئوية (التشغيل)

• الأبعاد المادية 3 × 25 × 24 سم

• وزن الوحدة 0.9 كجم

• بلد التصنيع الولايات المتحدة الأمريكية

• رمز التعريفة الجمركية (HS) 8537101190

النشر الصناعي وتطبيقات الموقع

يعتبر 125744-02 أصلًا لا غنى عنه في محطات توليد الطاقة، ومعالجة المواد الكيميائية، ومرافق تكرير النفط حيث يتم استخدام مراقبة Bently Nevada لحماية الأصول الدوارة عالية رأس المال. في هذه البيئات، تُعد RIM نقطة الاتصال المركزية لبرنامج تكوين 3500، مما يتيح لفرق الصيانة معايرة المستشعرات وتعديل معلمات السلامة دون مقاطعة تشغيل الماكينة. بينما قد تستخدم الأنظمة الأحدث واجهة البيانات العابرة (TDI)، يظل 125744-02 جزءًا حاسمًا للاستبدال للرفوف 3500/20 القائمة التي تتطلب رابط اتصال موثوق به وسريع السرعة. تم تصميم هيكلها المتين الذي يزن 0.9 كجم لتحمل الضوضاء الكهربائية والاهتزاز الشائعة في غرف التحكم الصناعية، مما يضمن بقاء الرابط بين الأجهزة الواقية وواجهة المشغل آمنًا ومستقرًا.

الأسئلة الشائعة

س: ما هو الفرق الأساسي بين وحدة واجهة الرف (RIM) 125744-02 ووحدة واجهة البيانات العابرة (TDI)؟

ج: 125744-02 هي وحدة واجهة الرف القياسية، وتستخدم بشكل أساسي للتكوين وحالة النظام. واجهة البيانات العابرة (TDI) هي نسخة أكثر تقدمًا تدعم جمع البيانات بسرعة أعلى لتحليل شكل الموجة التفصيلي في برنامج System 1.

س: هل يمكنني استخدام هذه الوحدة لتكوين رف 3500 الخاص بي أثناء تشغيل الآلات؟

ج: نعم، يسمح 125744-02 بالتكوين في الوقت الفعلي ومراقبة الحالة عبر برنامج تكوين 3500 دون التدخل في وظائف الحماية لوحدات المراقبة.

س: هل يشمل وزن الشحن البالغ 0.9 كجم كابل الواجهة الخارجية؟

ج: عادةً ما يشير وزن 0.9 كجم إلى الوحدة نفسها. تعتبر كابلات الواجهة ملحقات منفصلة، على الرغم من أن 125744-02 يدعم أطوال كابلات تصل إلى 2.1 متر للوصلات المحلية.

س: أين بالضبط يتم تثبيت هذه الوحدة داخل رف 3500؟

ج: يجب تثبيت وحدة واجهة الرف في الفتحة المخصصة مباشرةً على يمين وحدات إمداد الطاقة، والتي يُشار إليها عادةً باسم "فتحة RIM" في الهيكل مقاس 19 بوصة.

س: هل يتوافق 125744-02 مع جميع وحدات المراقبة من سلسلة 3500؟

ج: نعم، بصفته مكونًا قياسيًا للنظام، فهو مصمم للتواصل مع جميع وحدات المراقبة العالمية عبر اللوحة الخلفية 3500، بغض النظر عما إذا كانت مخصصة للاهتزاز أو درجة الحرارة أو السرعة.
