تُعد وحدة Bently Nevada 106M2686-01 115M7750-01 بمثابة وحدة تزويد الطاقة الأولية 3500/15 المستخدمة لتنفيذ توجيه الإمداد عالي الجهد وعزل الرف الفرعي الكهربائي الأساسي عبر منصات حماية الآلات من سلسلة 3500.

مصفوفة معلمات الأجهزة

مزامنة طاقة مراقبة الآلات

تقوم بنية تنظيم الطاقة الداخلية بترشيح خطوط التوزيع الأولية الواردة قبل تنشيط المسارات الداخلية للوحة الخلفية. يحافظ هذا التكييف على عتبات صارمة لكبح الضوضاء لتجنب التداخل مع مقاييس معايرة مسبار التيار الدوامي وخوارزميات ديناميكية الدوار الديناميكية المعالجة ضمن الفتحات المجاورة. تضمن ملفات الجهد المستقرة أن عقد المعالجة الداخلية تحسب بيانات التحقق من جهد الفجوة (أهداف -10 فولت تيار مستمر) بدقة، بينما يحافظ العزل الأرضي المستمر على كبح التداخل متعدد القنوات بين أطراف المستشعر الأمامية الحرجة.

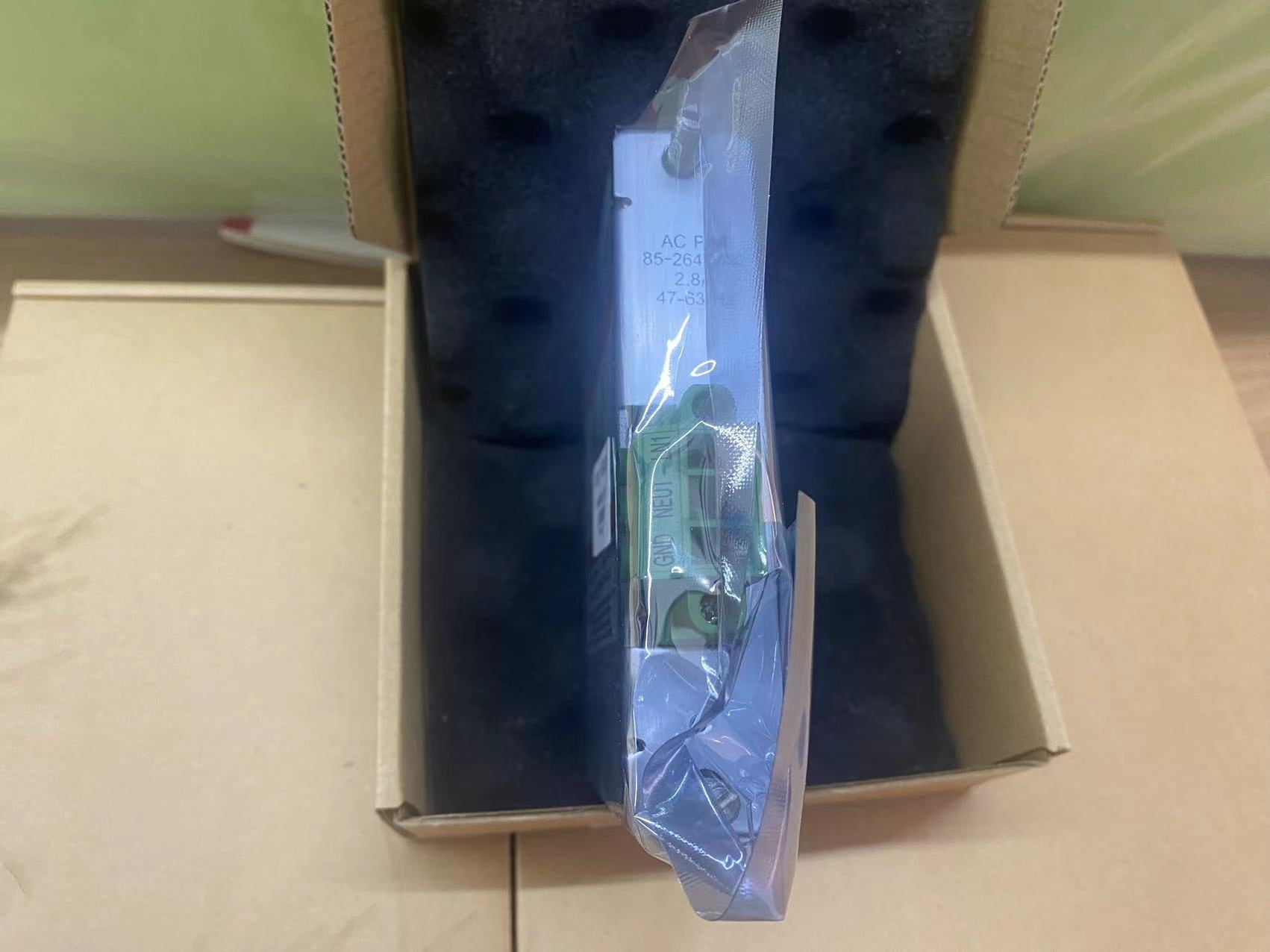

بيان محتويات حزمة الطقم

• وحدة إدخال الطاقة 1 Bently Nevada 106M2686-01 115M7750-01

• 2 براغي تأريض هيكلية مدمجة للوحة الخلفية

قواعد التركيب المادي والأسلاك الميدانية

محاذاة موضع اللوحة الخلفية

• مرر الوحدة إلى فتحة الطاقة المخصصة في الجزء الخلفي من إطار رف المراقبة 3500.

• أحكم ربط براغي اللوحة الأمامية المدمجة بالكامل لتثبيت موصلات قابس التيار العالي في قضيب الطاقة الداخلي.

حماية الدخل الكهربائي

• قم بإنهاء كابلات الإمداد الخارجية عالية الجهد تيار مستمر أو تيار متردد باستخدام عروات حلقية مثبتة بشرائط حاجز الطرف.

• قم بتأريض مجاري الكابلات الخارجية وكتلة تأريض الهيكل الرئيسي مباشرة لمنع انتشار الضوضاء النمطية المشتركة.

الأسئلة الشائعة الهندسية الفنية

• هل تدعم هذه الأجهزة الكهربائية إزالة الرف الفرعي المباشرة أو التبديل السريع التشخيصي تحت ظروف الحمل؟

  لا، التبديل السريع مقيد تمامًا. يجب عزل خطوط الدخل عالية الجهد عند قاطع الإمداد الخارجي قبل صيانة مجموعة البطاقة.

• ما هو تسلسل الفشل الذي يحدث إذا انخفض الجهد التشغيلي دون عتبة 88 فولت تيار مستمر الأساسية؟

  تقوم دائرة استشعار الجهد المنخفض بتعطيل مراحل تنظيم التبديل الداخلية، مما يؤدي إلى انخفاض جهد اللوحة الخلفية وإجبار مرحل إنذار الرف على التعطل على مستوى النظام.

• كيف تحمي طبقة العزل الجلفاني دوائر المراقبة منخفضة الجهد أثناء أعطال الخطوط؟

  يحافظ حاجز المحول الداخلي على عتبة عزل مطلقة تتراوح بين 1500 و 2000 فولت تيار متردد بين أطراف دخل الطاقة وقضبان منطق اللوحة الخلفية السفلية.

• ما هي اختلافات كفاءة تحويل الطاقة التي تحكم مغلف التيار من 1.9 أمبير إلى 7.5 أمبير؟

  يتذبذب تيار الدخل بناءً على الفتحات المأهولة في اللوحة الخلفية وجهد الإمداد الوارد، ويتغير خطيًا لموازنة مؤشرات تبديد الحرارة الداخلية.

• هل يمكن تكوين هذه الوحدة لحزم بطاريات منخفضة الجهد أو مجالات أجهزة 24 فولت تيار مستمر القياسية؟

  لا، مرحلة تنظيم الدخل مُحسَّنة للأجهزة للمسارات عالية الجهد، وتتطلب حدًا أدنى 88 فولت تيار مستمر أو 95 فولت تيار متردد للتغلب على مقاومة دائرة البدء.

• لماذا يجب إحكام ربط براغي هيكل وحدة الطاقة مباشرة بإطار الرف الهيكلي؟

  البراغي غير المثبتة تؤدي إلى تدهور مسار التأريض الهيكلي، مما يزيد من السعة الشاردة ويقلل من كبح التداخل بين مداخل التيار العالي وقنوات المستشعر.

• ما هي حدود الإدارة الحرارية التي تتحكم في عمر الوحدة ضمن بيئة رطوبة نسبية 95%؟

  تتطلب الوحدة بيئات غير متكثفة. تؤدي الرطوبة النسبية التي تزيد عن 95% إلى تراكم الرطوبة على مسارات تخطيط الجهد العالي، مما يعرضها لخطر الانهيار الكهربائي بين المسارات.

• كيف تؤثر توافقيات دخل الطاقة على استقرار معايرة مسبار التيار الدوامي القريب؟

  يقوم مرشح الدخل الداخلي بتصفية الضوضاء عالية التردد من الخطوط الواردة، مما يمنع الضوضاء الكهربائية من إتلاف بيانات مستشعر القرب.
