نظرة عامة على المنتج

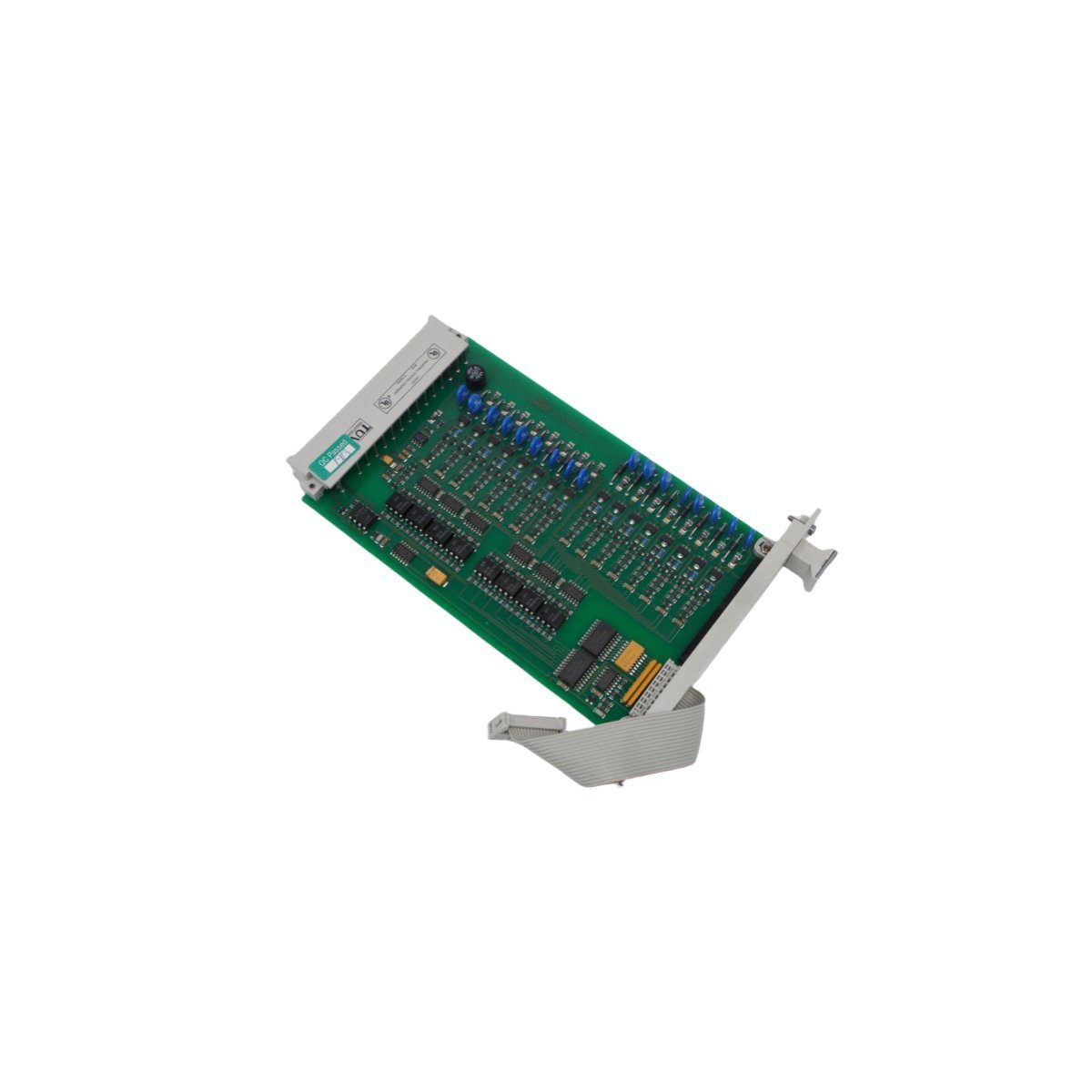

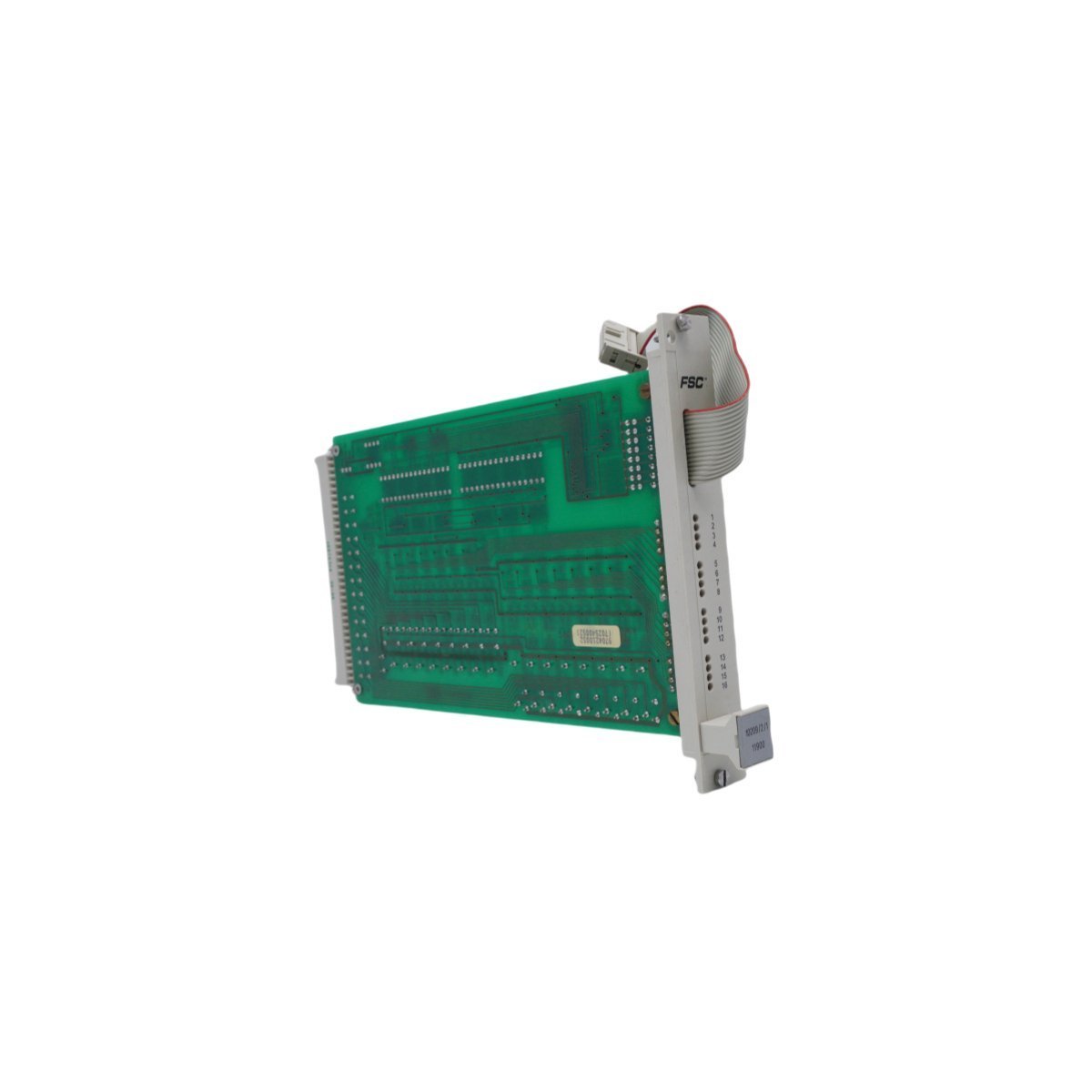

وحدة Honeywell 10209/2/1 هي وحدة قيادة منفصلة عالية الأمان مصممة خصيصًا لهندسة نظام التحكم في الأعطال الآمنة (FSC). توفر هذه الوحدة 16 قناة إخراج رقمية مستقلة مصممة لتنفيذ أوامر التحكم الهامة بيقين مطلق. وبصفتها مكونًا أساسيًا لأنظمة الأمان المجهزة (SIS)، فإن الوحدة 10209/2/1 مسؤولة عن تشغيل المحركات والمحولات والمؤشرات الموجودة في الموقع، مع الحفاظ على وضع "التوقف الآمن". تم تصميم منطقها الداخلي لاكتشاف التناقضات في الأجهزة والتأكد من أنه في حالة وجود خطأ، ينتقل النظام إلى حالة آمنة محددة مسبقًا، مما يقلل بشكل فعال من المخاطر في البيئات الصناعية عالية الخطورة.

أداء النظام ومواصفات الأجهزة

توازن الوحدة 10209/2/1 بين الكثافة العالية والحماية الكهربائية الصارمة، مما يضمن التشغيل الموثوق به عبر اللوحة الخلفية لنظام التحكم الموزع (DCS).

• قنوات الإخراج 16 قناة منفصلة

• منصة النظام نظام التحكم الآمن من الأعطال (FSC) من هانيويل

• وظيفة الأمان تنفيذ الأوامر الآمنة من الأعطال مع المراقبة الداخلية

• نوع الإشارة إخراج رقمي (عادة 24 فولت تيار مستمر للمحركات الصناعية)

• دعم التكرار متوافق مع تكوينات الأمان الزائدة لزيادة وقت التشغيل إلى أقصى حد

• عمق التشخيص ملاحظات فورية لحالة القناة وسلامة الدائرة

• كتلة الوحدة 0.12 كجم

• الأبعاد الفيزيائية 2 سم × 19 سم × 12.8 سم

• الأصل الولايات المتحدة الأمريكية

• رمز التعريفة الجمركية HS 8537101190

تطبيقات وعمليات السلامة الحرجة

يتم نشر وحدة الإخراج الرقمية هذه في البيئات التي يكون فيها دقة الأوامر وموثوقيتها ضرورية لحماية المنشأة.

• تنشيط إيقاف الطوارئ (ESD) تشغيل صمامات الملف اللولبي عالية الموثوقية لعزل خطوط العملية أثناء الكشف عن الضغط الزائد أو أحداث التسرب.

• الاستجابة للحريق والغاز (F&G) تنشيط الإنذارات المسموعة، وأضواء الوميض، وأنظمة إطلاق إخماد الحريق عند تحديد الظروف الخطرة بواسطة منطق السلامة.

• أقفال إدارة الموقد (BMS) إدارة تسلسلات الفتح والإغلاق لصمامات غاز الوقود للمراجل والأفران الصناعية تحت قيود سلامة صارمة.

• استبدال منطق الترحيل توفير بديل للحالة الصلبة، الغني بالتشخيص، للبنوك الترحيل الميكانيكية التقليدية في حلقات التشابك الحرجة للسلامة.

• رحلات العملية الزائدة مدمجة في أنظمة التحكم ذات المسار المزدوج لضمان أن فشل وحدة واحدة لا يؤثر على القدرة على الوصول إلى حالة آمنة.
