نظرة عامة على المنتج

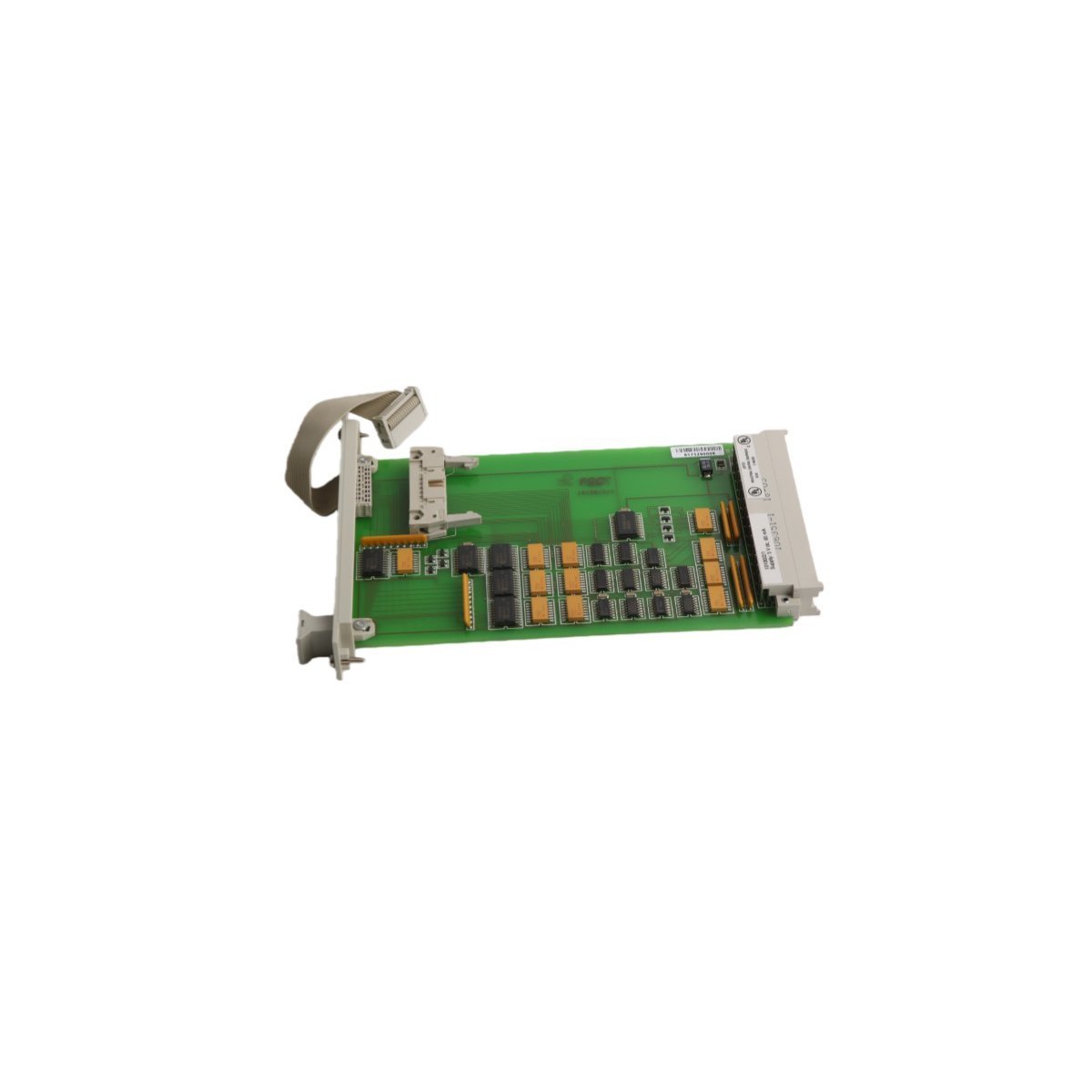

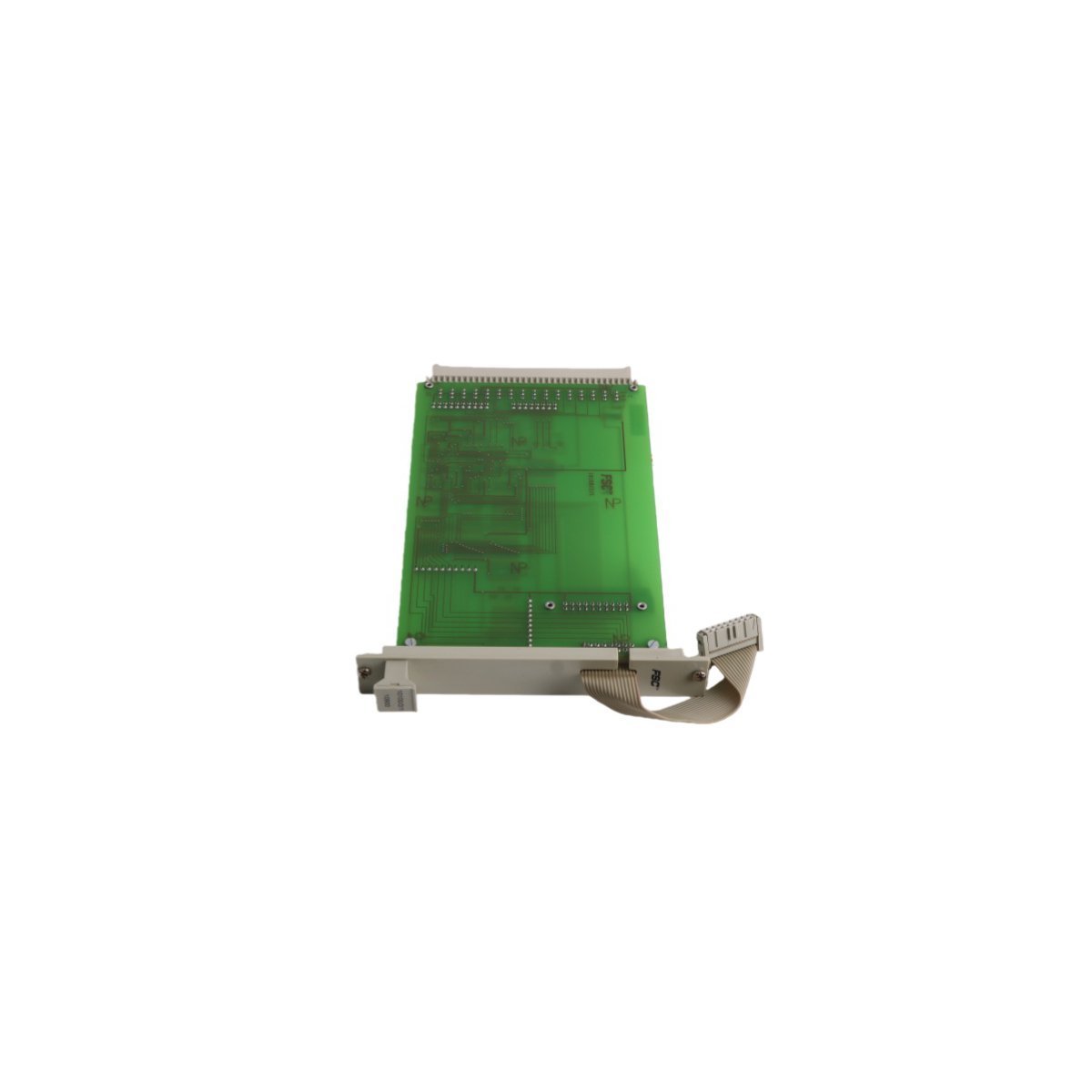

وحدة Honeywell 10205/2/1 هي وحدة خرج تناظري (AO) عالية التكامل تم تطويرها خصيصًا لنظام التحكم الآمن من الأعطال (FSC). تُعد هذه الوحدة مكونًا أساسيًا لأنظمة الأمان المجهزة (SIS)، حيث توفر قناتين من إشارات التيار المعزولة غلفانيًا للمشغلات الميدانية. صُممت الوحدة 10205/2/1 لتحويل منطق التحكم الرقمي إلى أوامر تناظرية دقيقة تتراوح من 0-20 مللي أمبير أو 4-20 مللي أمبير، وتضمن حصول عناصر التحكم النهائية الحساسة—مثل صمامات إيقاف الطوارئ أو محركات السرعة المتغيرة—على نقاط ضبط دقيقة حتى في البيئات الصناعية ذات الضوضاء الكهربائية. تم تصميم هيكلها الآمن من الأعطال للحفاظ على حالة آمنة معروفة أثناء أعطال النظام، مما يحمي الأفراد وموجودات المصنع في مناطق المعالجة عالية المخاطر.

المواصفات الفنية ومقاييس الأداء

• كثافة القنوات: قناتان خرج تناظري معزولتين مزدوجتين

• دقة الإشارة: محول رقمي إلى تناظري (DAC) بدقة 12 بت لتحكم عالي الدقة

• نطاق التيار: قابل للتحديد برمجيًا 0-20 مللي أمبير أو 4-20 مللي أمبير

• طاقة المنطق: مصدر طاقة منطقي داخلي 5 فولت تيار مستمر

• طاقة الدائرة: 24 فولت تيار مستمر (يدعم مصادر طاقة خارجية تصل إلى 40 فولت تيار مستمر)

• أقصى معاوقة للحلقة: 1000 أوم (1 كيلو أوم)

• المعايرة اليدوية: مقاومات متغيرة P2 و P3 مدمجة لضبط دقيق في الموقع

• عرض الوحدة: 4 TE (4HP) بصمة رف قياسية

• الوزن: 0.3 كجم (صافي) / 0.4 كجم (شحن)

• نوع العزل: عزل غلفاني كامل بين القنوات ومنطق النظام

تطبيقات السلامة الاستراتيجية والاستخدام الصناعي

يُستخدم الموديل 10205/2/1 بشكل أساسي حيث تكون عواقب فشل إشارة التحكم خطيرة. فهو يسد الفجوة بين منطق السلامة الرقمي والإجراء الميكانيكي الفعلي.

• تشغيل صمامات الطوارئ: توفير إشارة التيار الدقيقة المطلوبة لتعديل أو إيقاف صمامات الأمان في مصافي النفط والغاز ومحطات تخزين المواد الكيميائية.

• التحكم في محركات السرعة المتغيرة (VSD): إدارة سرعة المضخات أو المراوح الحيوية في محطات توليد الطاقة حيث يمكن أن يؤدي فقدان الإشارة إلى تلف المعدات أو ارتفاعات في الضغط.

• القياس المالي ونقل الحضانة: نقل بيانات تناظرية عالية الدقة إلى أدوات تسجيل ثانوية حيث تكون دقة 12 بت مطلوبة للامتثال التنظيمي.

• التحديث والصيانة: يتيح عامل الشكل المدمج 4HP دمج هذه الوحدة بسهولة في رفوف FSC الموجودة لاستبدال الأجهزة القديمة أو توسيع سعة حلقة الأمان.

• المعالجة في البيئات القاسية: تستفيد من دائرة الحماية الداخلية الخاصة بها لتعمل بشكل موثوق في الظروف الحرارية والكهربائية القاسية الموجودة في مصانع الصهر والتصنيع الثقيل.
