نظرة عامة على المنتج

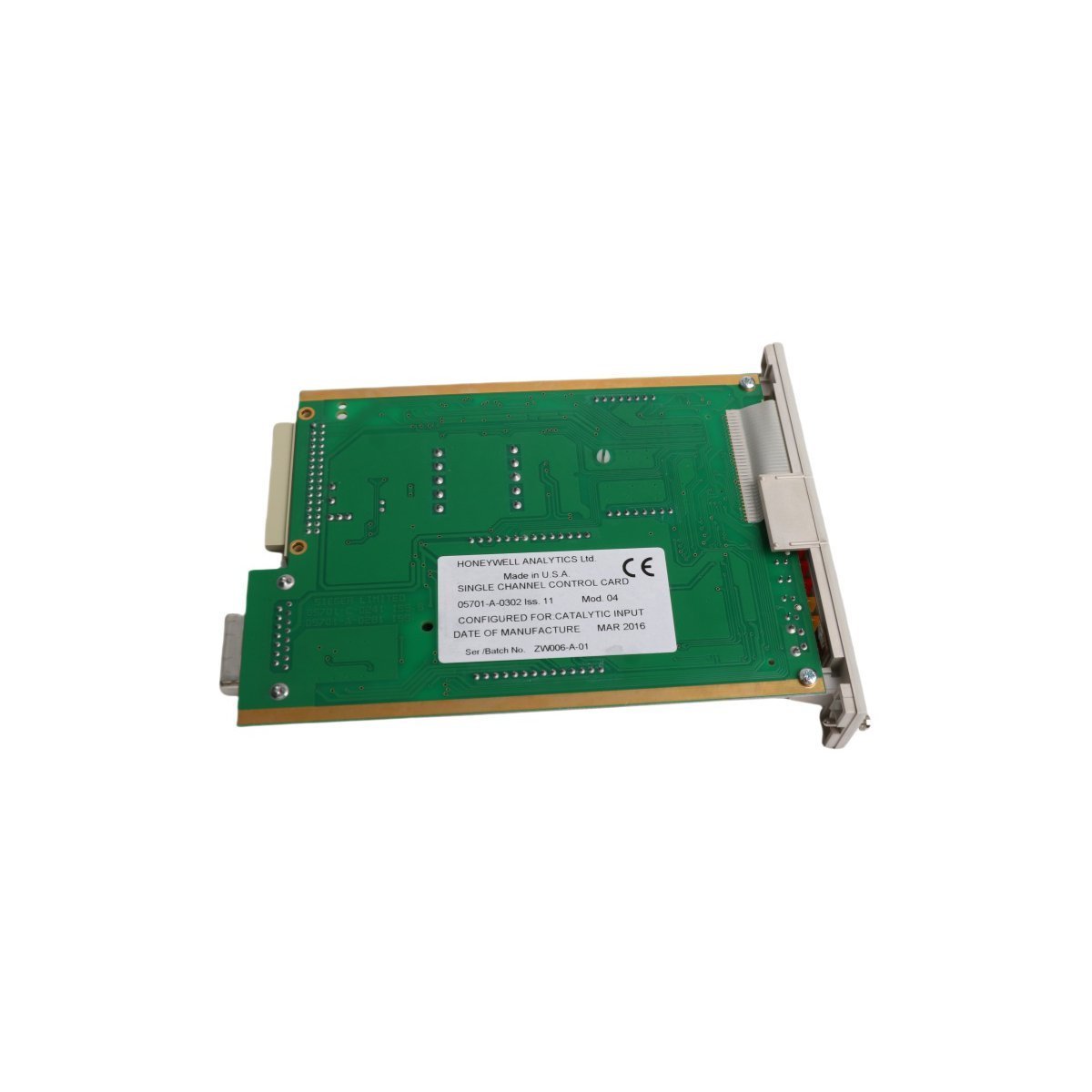

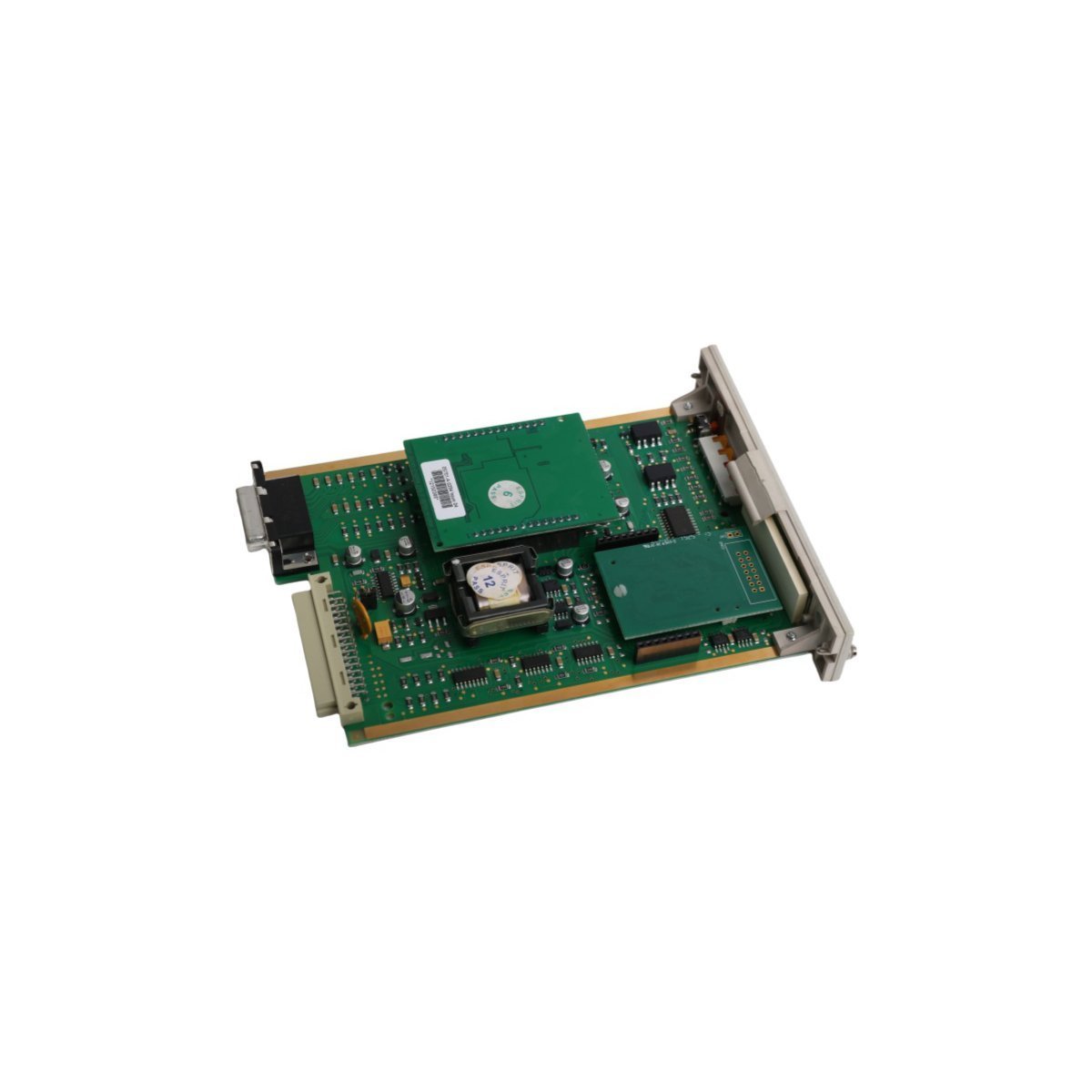

بطاقة التحكم أحادية القناة المتخصصة Honeywell 05701-A-0302 مصممة خصيصًا لهندسة الكشف عن الغاز من النظام 57. بينما قد تشير بعض الوثائق الفنية عن طريق الخطأ إلى بيانات المحامل الميكانيكية، فإن هذا المكون هو وحدة معالجة إلكترونية تُستخدم حصريًا لمراقبة الغازات السامة والقابلة للاشتعال ضمن أنظمة التحكم الموزعة (DCS). تعمل البطاقة 05701-A-0302 كمركز تحكم رئيسي لمدخل مستشعر غاز واحد، وتوفر قراءات محلية، وإدارة الإنذارات، وتكييف الإشارة. لقد تم تصميمها للتفاعل بسلاسة مع مستشعرات Honeywell Analytics، وتحويل إشارات الخرزات الكهروكيميائية أو التحفيزية المعقدة إلى بيانات عملية قابلة للتنفيذ لشبكات السلامة الصناعية.

مواصفات الأجهزة وخصائص النظام

• تحديد الطراز: 05701-A-0302

• وظيفة البطاقة: التحكم في الكشف عن الغاز أحادي القناة

• سلسلة النظام: نظام Honeywell Analytics 57

• دعم إشارة الإدخال: مداخل 4-20mA أو جسر تحفيزي

• واجهة العرض: شاشة LCD مدمجة من 4 أحرف لمراقبة تركيز الغاز في الوقت الفعلي

• مخرجات الإنذار: ثلاثة مستويات من مرحلات الإنذار (A1، A2، A3) بالإضافة إلى إشارات الأعطال

• وزن الوحدة: 0.18 كجم

• أبعاد الهيكل: 2.5 × 17 × 13 سم

• جهد التشغيل: 24 فولت تيار مستمر اسمي (يتم توفيره من اللوحة الخلفية للنظام)

• مؤشرات الحالة: مؤشرات LED متعددة الألوان للإنذار، والعطل، وحالة التشغيل

• بلد المنشأ: الولايات المتحدة الأمريكية (USA)

• رمز التعريفة الجمركية العالمية: 8537101190

تطبيقات السلامة الصناعية الاستراتيجية

تُعد البطاقة 05701-A-0302 مكونًا حيويًا للسلامة في البيئات عالية المخاطر حيث تشكل تسربات الغاز تهديدًا فوريًا للموظفين والبنية التحتية. في مصافي البتروكيماويات، يتم نشرها لمراقبة مستويات الهيدروكربونات القابلة للاشتعال حول صهاريج التخزين ووحدات المعالجة. في منشآت معالجة المياه، تتتبع الوحدة الغازات السامة مثل الكلور أو ثاني أكسيد الكبريت، وتشغل أنظمة التهوية المحلية والإنذارات على مستوى المصنع في حال تجاوز العتبات. كما تُستخدم على نطاق واسع في التصنيع الصناعي ومحطات توليد الطاقة لتوفير طبقة أمان لا مركزية؛ نظرًا لأن كل بطاقة تعمل بشكل مستقل، فإن أي عطل في قناة واحدة لا يؤثر على سلامة مراقبة شبكة الكشف عن الغاز المتبقية. يسمح تصميمها المعياري بالاستبدال السريع في رفوف النظام 57، مما يضمن تقليل وقت توقف السلامة إلى أدنى حد مطلق خلال دورات الصيانة.
